多卡树莓派集群集成安装载板结构设计

　　这套多卡树莓派集成载板结构，主要面向边缘计算节点搭建、嵌入式开发测试集群、小型分布式运算场景的硬件集成需求，解决多块单板零散摆放、接线杂乱、散热无统一规划的实际工程问题。日常在嵌入式开发实验室、小型边缘计算部署点位、教学实训场景中，多块树莓派单板如果单独摆放，不仅占用桌面空间，供电线、网线、信号线交错缠绕，后期维护排查线路时需要反复挪动单板，很容易造成接口松动、接线脱落，甚至因为单板堆叠导致散热不畅，出现运行降频、死机的问题，这套集成载板就是针对这类痛点完成的结构设计。

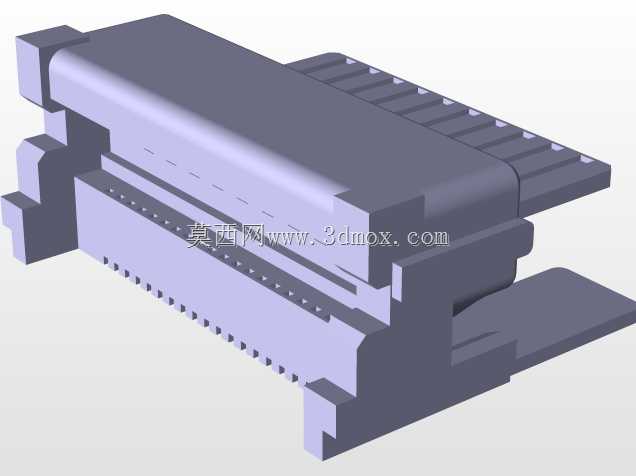

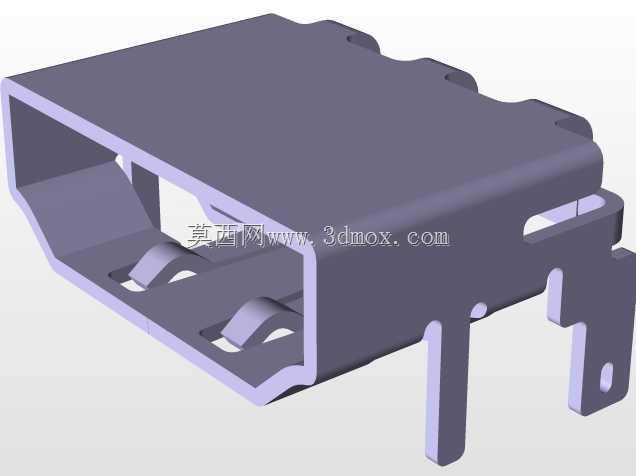

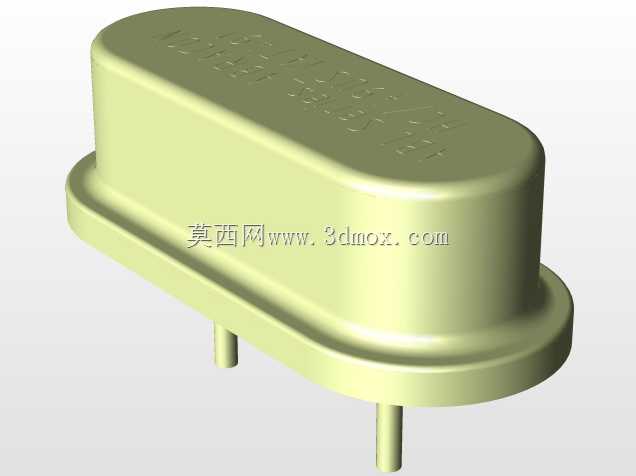

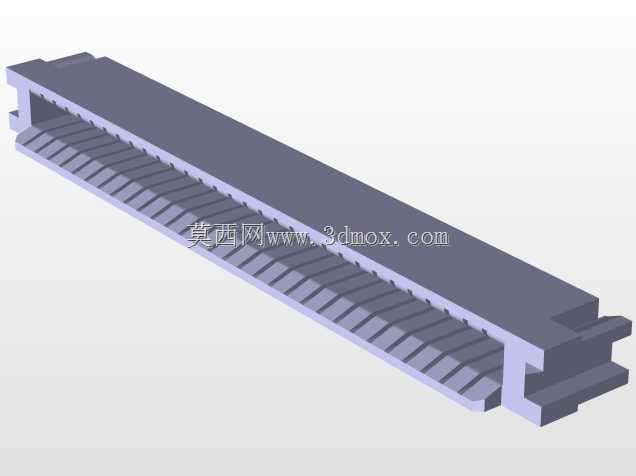

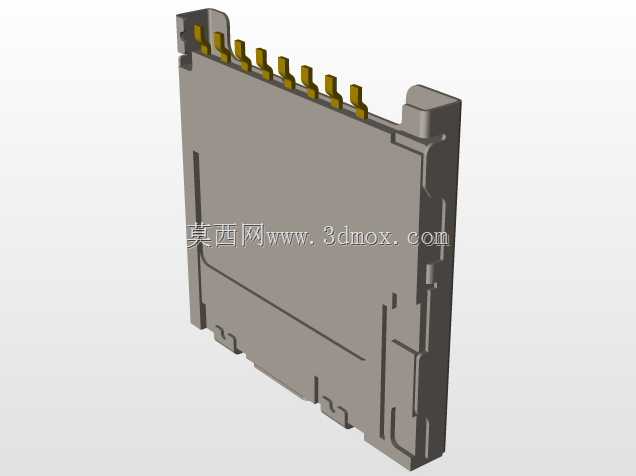

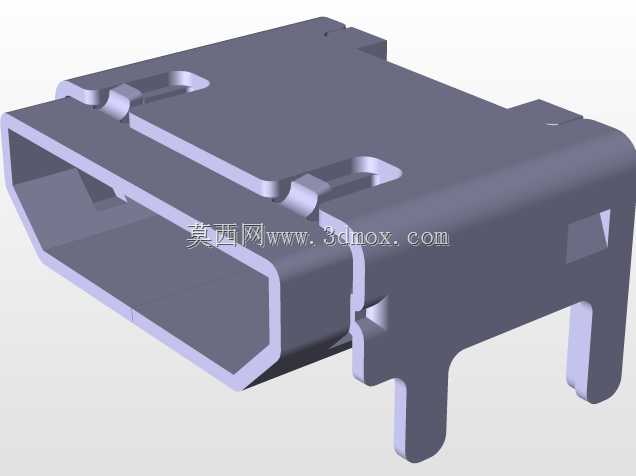

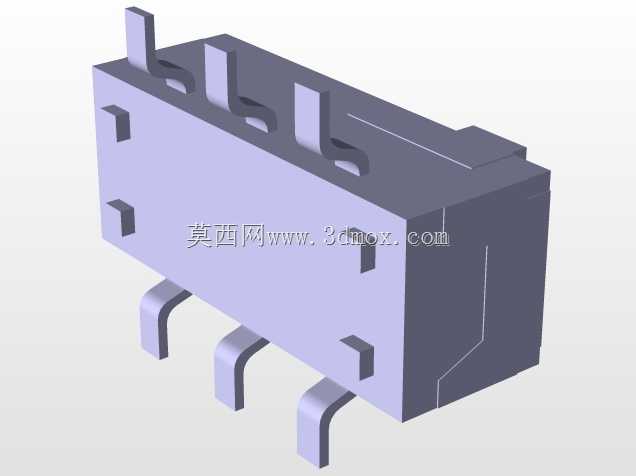

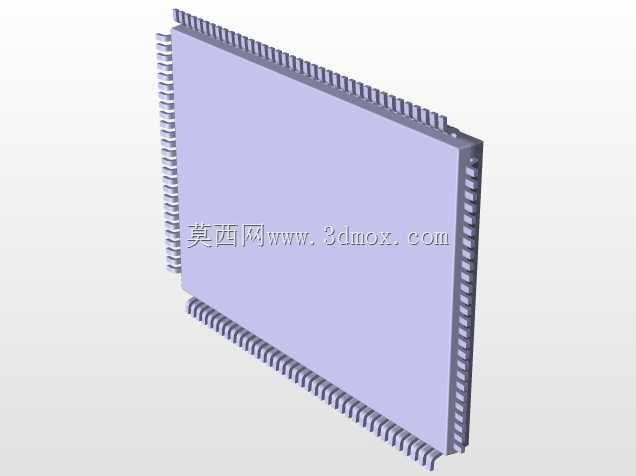

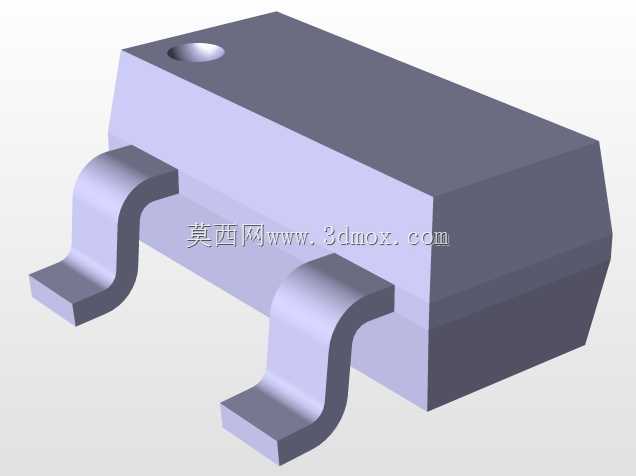

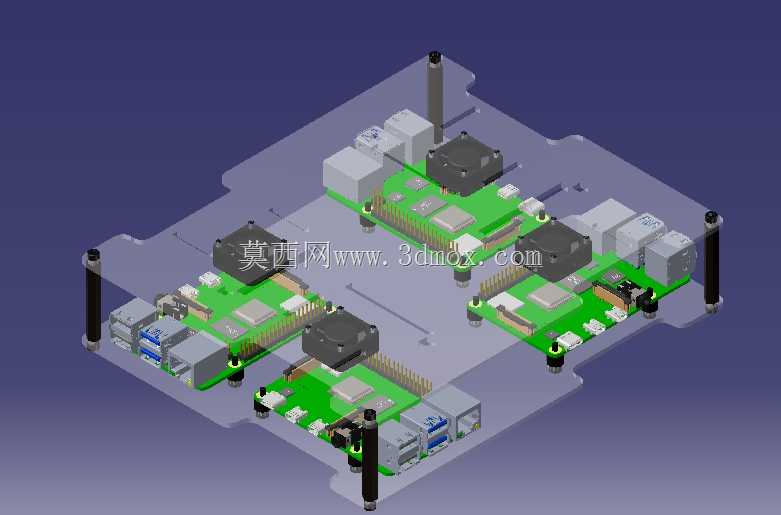

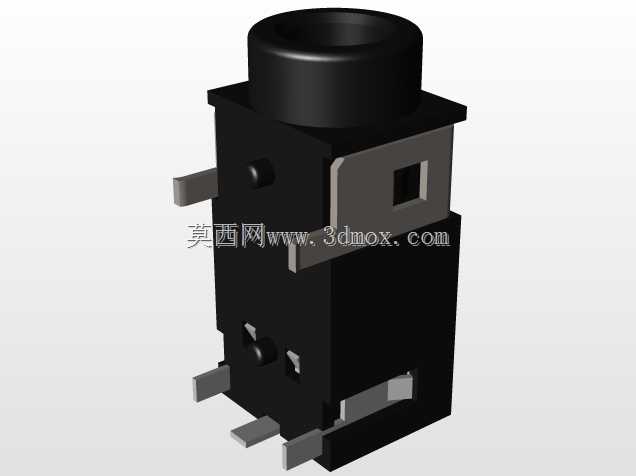

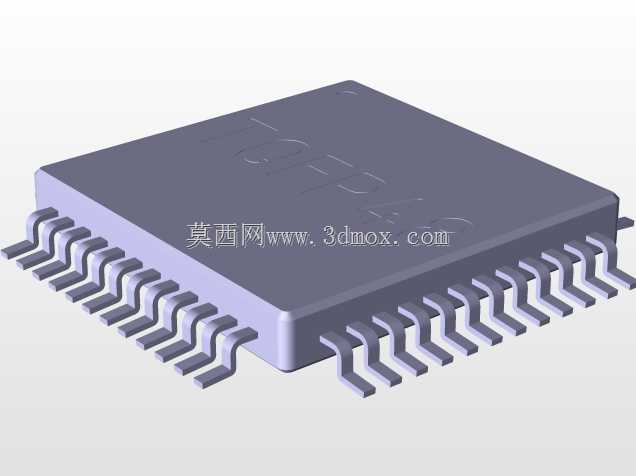

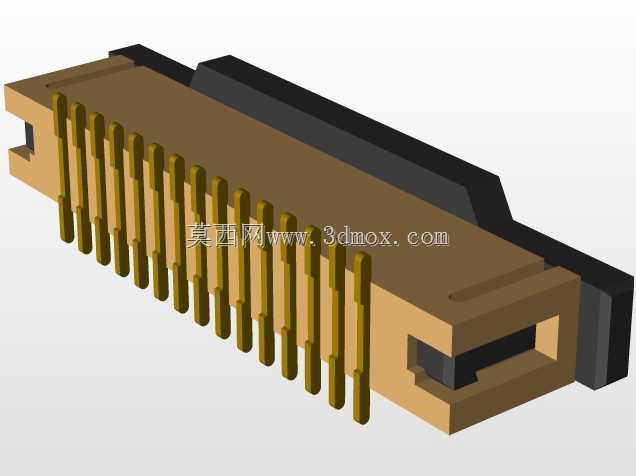

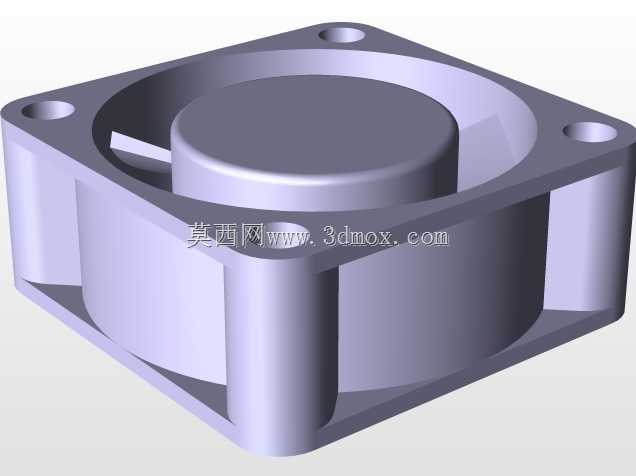

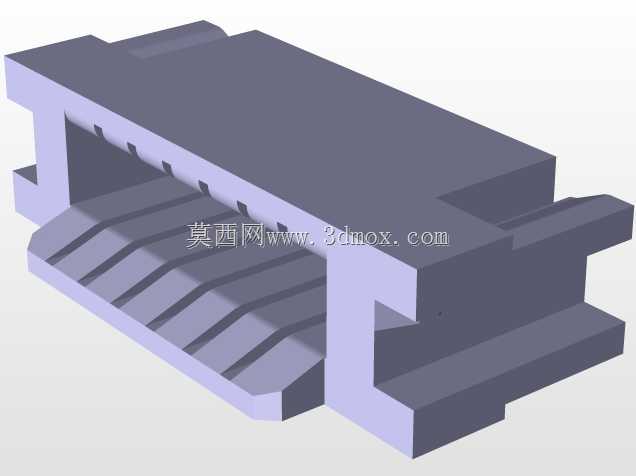

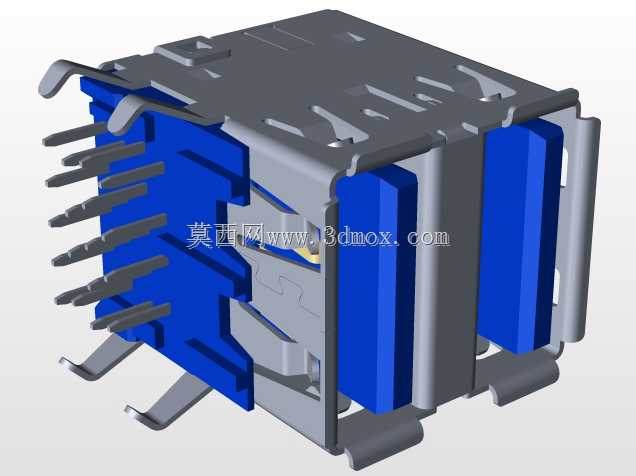

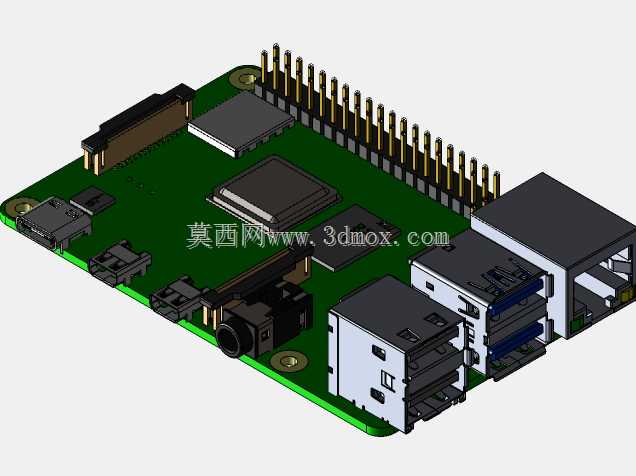

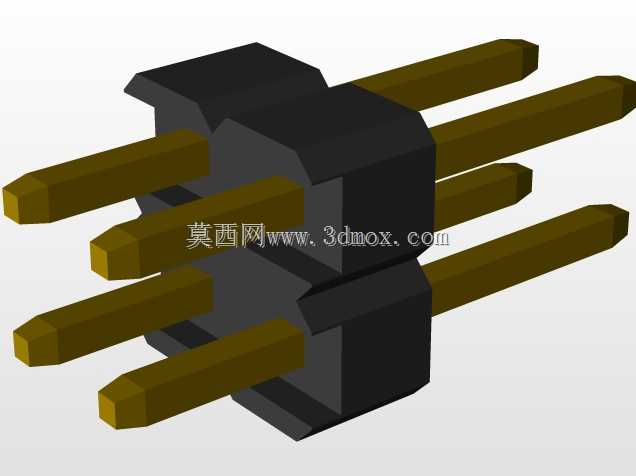

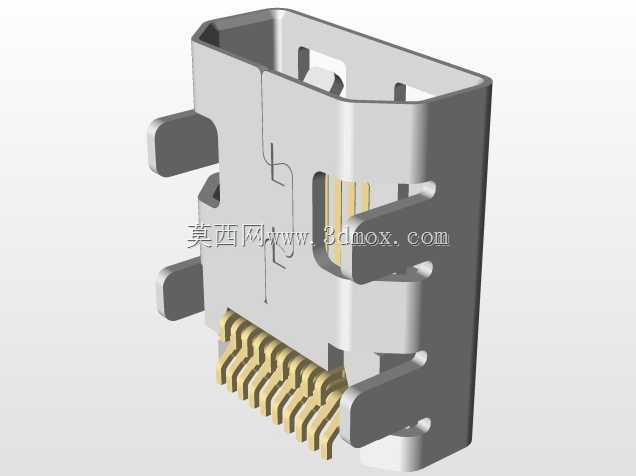

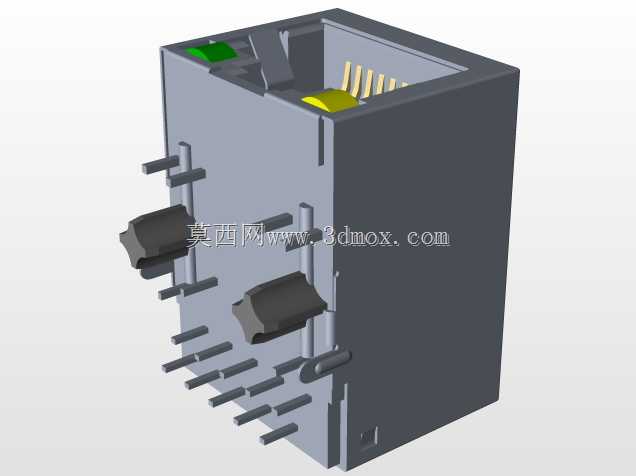

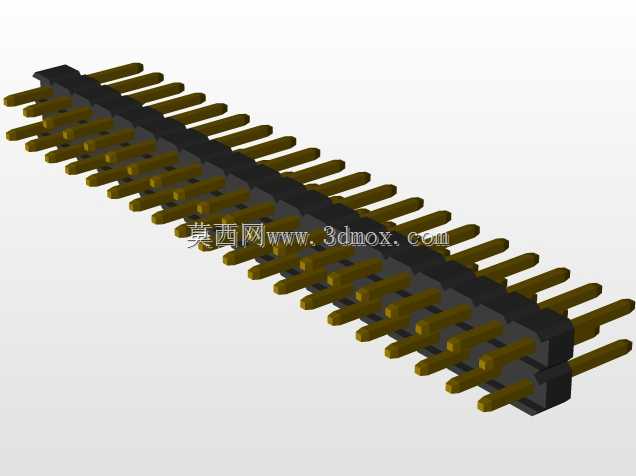

　　从功能特性来看，载板可同时固定四块树莓派单板，每块单板的安装位都预留了对应接口的避让空间，包括USB接口、以太网口、HDMI接口、GPIO排针的位置都做了精准的开口处理，单板安装完成后所有外接接口都能直接插拔使用，不需要额外调整单板位置，也不会出现接口被载板遮挡无法接线的情况。每块树莓派的安装位上方都对应配置了独立的风扇冷却器安装位，风扇的固定孔位与树莓派单板的安装孔位同轴度控制在合理公差范围内，安装后风扇出风方向正对单板的核心主控芯片、内存颗粒等主要发热区域，能直接带走高负载运行时产生的热量，避免热量在单板局部堆积。

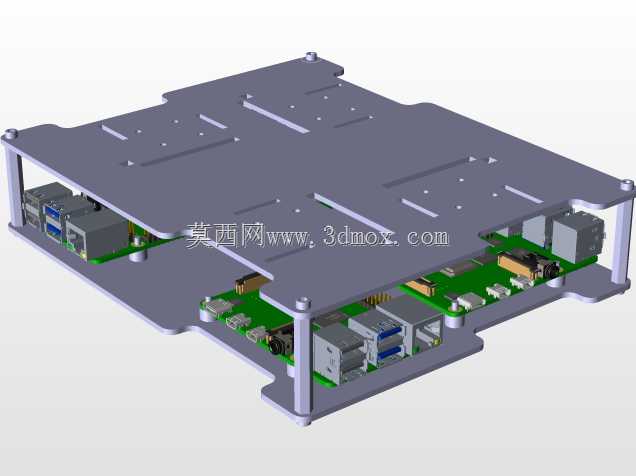

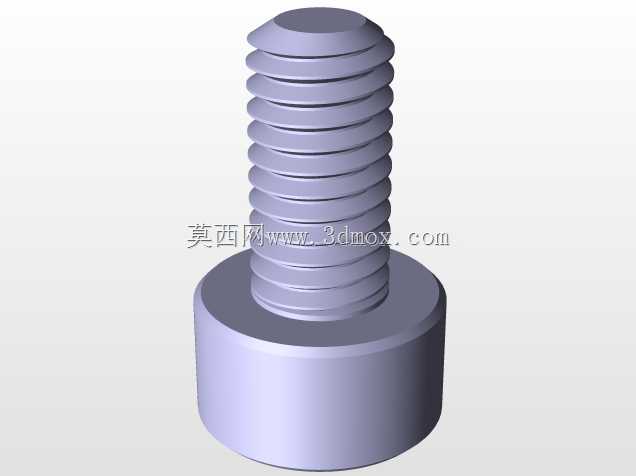

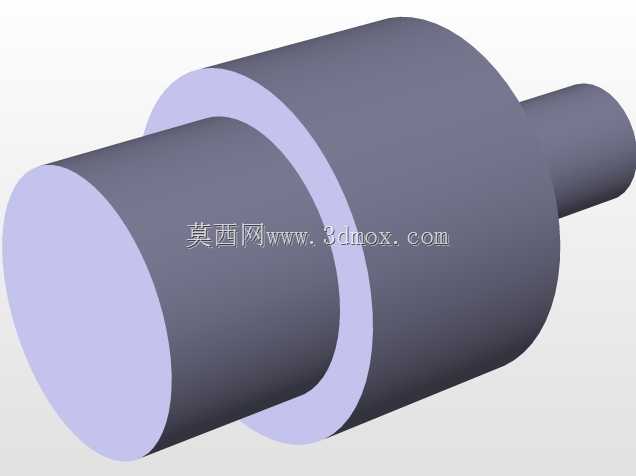

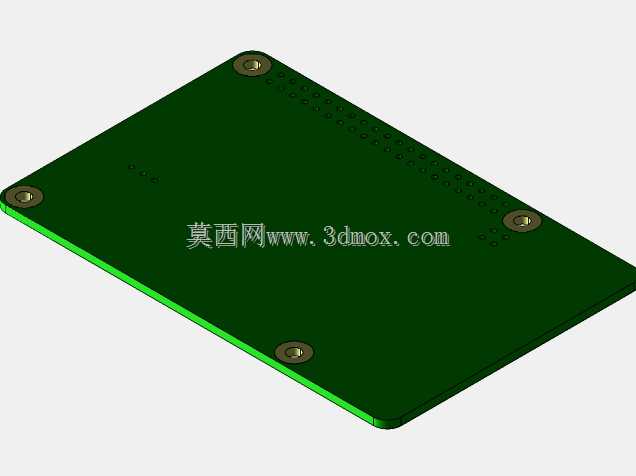

　　设计过程中优先考虑了安装维护的便捷性，载板主体采用平板式结构，四角设置了支撑柱安装位，支撑柱选用标准的铜柱配合防滑橡胶脚垫，既可以保证载板放置在桌面时的稳定性，避免滑动，也能在载板底部留出足够的走线下层空间，供电线、信号线可以从载板底部的镂空区域规整排布，不会外露在载板上方影响整体整洁度。载板上的单板固定位采用定位柱加螺丝固定的组合方式，定位柱先完成单板的预装定位，不需要反复调整孔位对齐，再用螺丝完成最终锁紧，单人即可完成四块单板的快速拆装，后期更换单板或者升级硬件时，不需要拆解整个载板结构，只需要拆卸对应单板的固定螺丝即可完成操作。

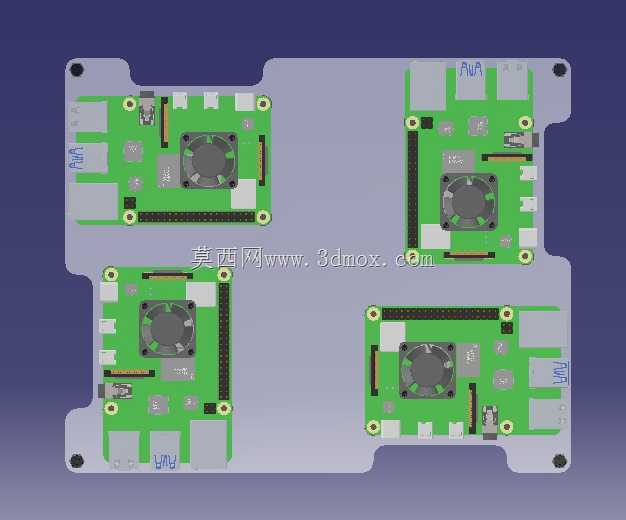

　　外形尺寸与安装边界方面，载板整体采用矩形平板布局，长宽尺寸根据四块树莓派单板的排布方式确定，单板采用错落式排布，既避免了相邻单板的接口互相干涉，也尽可能压缩了载板的整体占用面积，相比四块单板单独摆放的总占用面积减少近40%。载板的边缘做了圆角处理，避免安装维护时尖锐边角划伤操作人员，所有安装孔位的边缘都做了去毛刺处理，不会出现割线的问题。风扇安装位的高度经过精准核算，既保证风扇与单板发热面的距离处于最佳散热区间，也不会因为风扇过高导致整体结构重心上移，放置时出现不稳的情况。载板的材料选用有机玻璃搭配橡胶钢构件，有机玻璃主体重量轻、绝缘性能好，不会出现电路短路的风险，同时具备足够的结构强度，长期使用不会出现变形问题，固定用的橡胶钢构件具备一定的减震性能，风扇运行时产生的微小振动会被橡胶构件缓冲吸收，不会传递到载板整体，避免出现共振异响。

　　在实际使用场景中，这套结构可以直接放置在实验台、设备机柜的标准层板上，不需要额外的安装附件，底部的支撑柱高度预留了足够的通风空间，载板下方的空气可以自然流通，配合上方的风扇形成完整的散热风道，进一步提升整体散热效率。每块单板的GPIO排针位置都预留了足够的操作空间，需要外接扩展模块、调试探针时，可以直接在载板上完成操作，不需要将单板从载板上拆下。载板上还预留了统一的走线固定点，可以用扎带将供电线、网线规整固定在载板上，线路走向清晰，后期排查故障时可以快速定位对应线路，大幅降低维护的时间成本。
