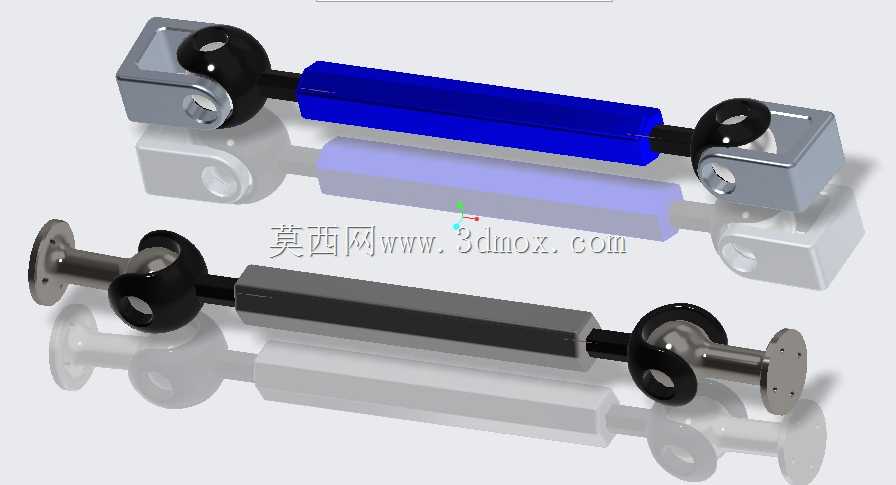

塑料铝材质V6V8型球形连接接头结构

　　这类球形接头在轻工自动化输送线、小型可调工位支撑结构、民用设备可调连杆机构中应用十分广泛，区别于重载工况使用的钢制球铰，采用塑料铝材质的版本自重更轻，运动阻尼适中，不会出现金属件长期摩擦产生的锈蚀卡滞问题，在无强冲击载荷的往复摆动、角度补偿场景下适配性极强。从结构设计逻辑来看，两端的球头座采用对称式开槽抱紧结构，球头装入座体后，依靠座体与中间连杆的连接预紧力实现球头的转动阻尼控制，不需要额外加装碟簧或者调整垫片，装配工序十分简洁，适合批量组装的小型设备使用。中间的连杆段采用六方截面设计，一方面是为了装配时可以用普通开口扳手直接夹持锁紧，不需要额外设计工装卡位，另一方面六方截面的抗扭截面系数比同截面积的圆杆更高，

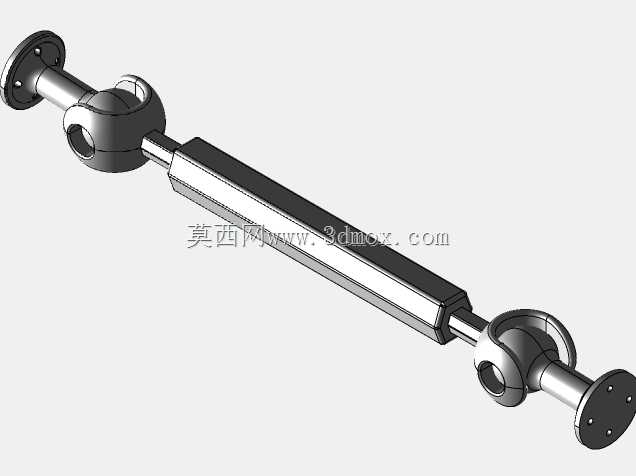

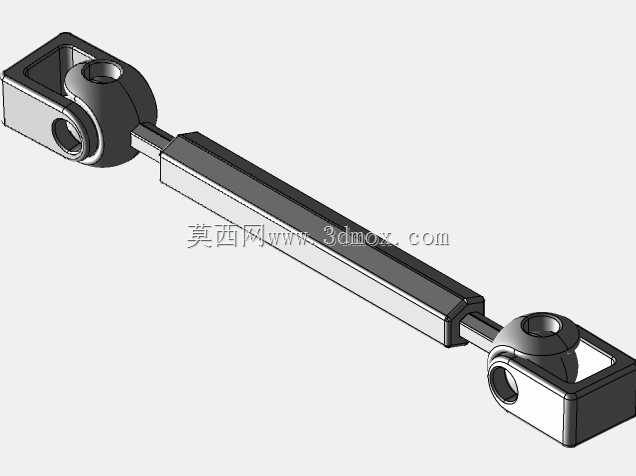

　　在传递小扭矩调整角度的时候不会出现杆体扭转变形，同时六方结构也方便后期在杆体上加装固定卡扣、传感器安装支架这类附属配件，不需要额外做平面铣削加工。两端的安装接口做了两种适配形式，一种是带安装孔的方块式连接座，适合直接固定在铝型材框架的槽面上，通过T型螺栓就可以完成锁紧，安装面的平面度控制在0.1mm以内，锁紧后不会出现连接面翘曲导致的角度偏移；另一种是带法兰盘的连接端，适合固定在薄板类设备外壳或者薄壁支架上，法兰盘上的四个安装孔做了沉头设计，锁紧后螺栓头不会突出法兰表面，避免干涉相邻部件的运动轨迹。在实际选型使用时，需要注意该接头的摆动角度边界，球头在球座内的最大偏摆角度为32度，

　　超过这个角度后球头的球面会与球座的开槽边缘发生刚性接触，长期超角度使用会导致球座开槽处出现应力开裂，同时连杆的有效调节长度需要根据实际安装距预留10mm以上的调整余量，避免设备运行过程中因震动导致连杆长度变化出现拉扯断裂。材质搭配上，球头部分采用改性POM塑料，表面自润滑性能优异，不需要定期加注润滑脂，球座部分采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，与POM球头对磨的时候磨损量极小，正常工况下使用寿命可以达到300万次往复摆动无明显间隙。设计过程中特意将球头与球座的配合间隙控制在0.02-0.04mm之间，既不会因为间隙过大导致连接端出现晃动，也不会因为间隙过小在温度变化时出现热胀卡滞，

　　在-10℃到60℃的工作环境温度区间内都可以保持顺畅的转动手感。这类接头经常被用在小型设备的门体支撑连杆、可调挡料机构的连接臂、光电传感器的角度调整支架上，相比传统的固定式连杆，它可以补偿安装过程中出现的位置度误差，降低安装面的加工精度要求，减少整体装配的工时成本。在做三维建模的时候，球头与球座的配合面需要做球面的相切约束验证，避免出现装配干涉，中间六方连杆与两端球头的连接采用过盈配合加厌氧胶固定的方式，不需要额外打销钉，连接强度完全可以满足轻载工况的使用需求，建模时需要注意六方杆与球头连接端的导入倒角设计，倒角角度设置为15度，方便压装的时候自动对中，不会出现压装偏斜导致的球头同轴度超差。
