树莓派带风扇散热透明防护机箱结构

　　做嵌入式开发、小型边缘计算节点部署的工程师大多遇到过树莓派裸板运行的痛点：积灰导致引脚接触不良、意外触碰造成存储介质松脱、长时间高负载下核心过热降频，尤其是放在工业现场机柜、桌面测试台、小型智能设备内置场景时，没有适配的外壳会大幅提升后期维护成本。这款机箱结构就是针对树莓派单板计算机的实际使用需求做的适配设计，没有做多余的装饰性结构，所有造型特征都服务于安装、散热、接口扩展的实际功能。

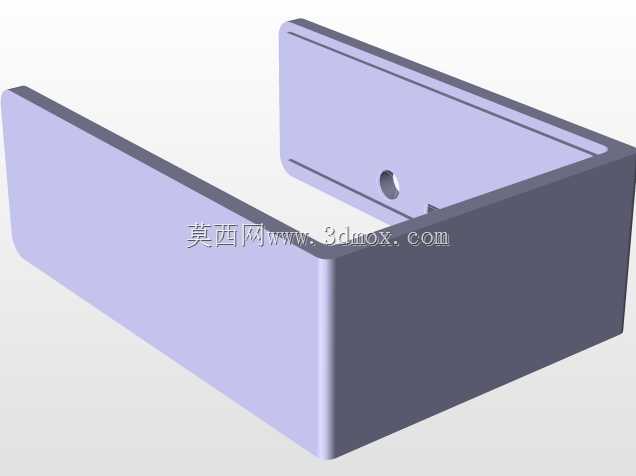

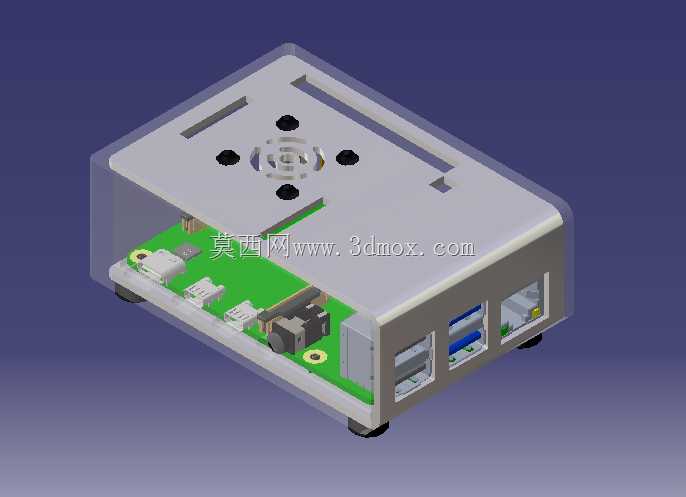

　　从结构布局来看，机箱采用上下分体式装配逻辑，下半部分为PCB承载基座，直接对应树莓派板卡的安装孔位做了定位柱，不需要额外加装铜柱，板卡对准定位柱放下去就能完成水平方向的固定，不会出现板卡偏移蹭到外壳内壁的问题；基座底部预留了四个内嵌式脚垫安装位，脚垫采用软质防滑材质，放在光滑桌面时不会因为接线拖拽发生位移，同时脚垫抬升的高度刚好在基座底部形成1.5mm左右的通风间隙，配合顶部的风冷结构形成完整的散热风道。上半部分的外壳采用半透明材质设计，一方面可以不用拆开外壳就直观观察板卡上的运行指示灯状态，排查故障时不需要反复拆壳检查，另一方面半透明材质的抗冲击性足够，日常搬运、机柜内布线时的轻微磕碰不会直接传导到内部板卡上。

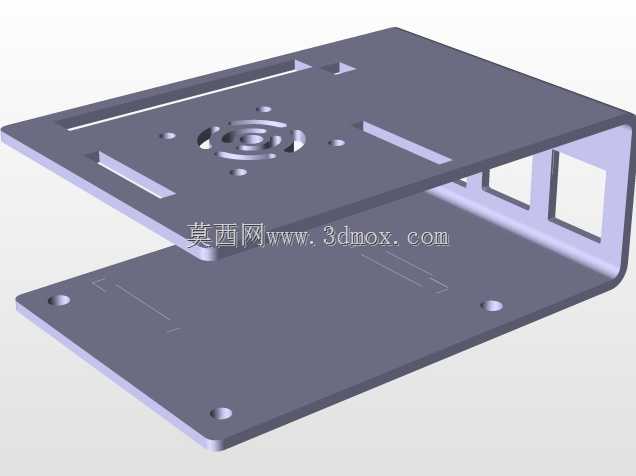

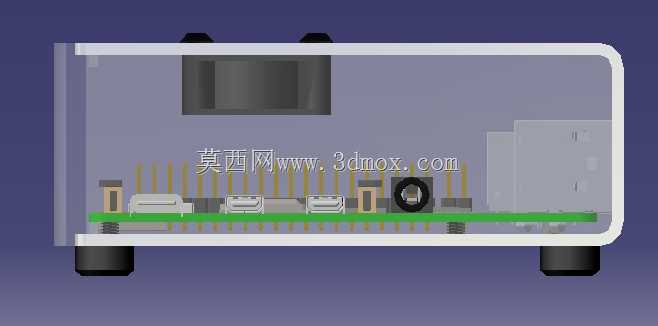

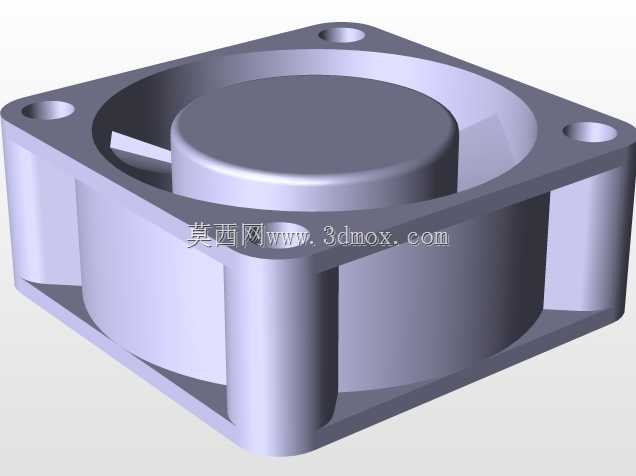

　　散热结构是这款设计的核心考量点，上壳中心位置预留了标准30mm轴流风扇的安装位，四个固定孔位直接对应常规微型风扇的安装尺寸，风扇出风方向垂直对准板卡的主控芯片区域，运行时可以直接把芯片表面的热量通过上壳的通风槽带走；上壳表面除了风扇安装位之外，还在对应SD卡插槽的位置预留了长条形插拔开口，不需要拆开上壳就能直接更换系统存储卡，做系统调试、镜像更换的时候效率提升非常明显。侧面的接口开口完全对齐树莓派板卡的原生接口位置，包括USB接口、HDMI接口、以太网口、Type-C供电接口的位置都做了精准避让，开口边缘做了0.3mm的倒角处理，插拔线材时不会被外壳毛边卡住，也不会刮伤线材外被。

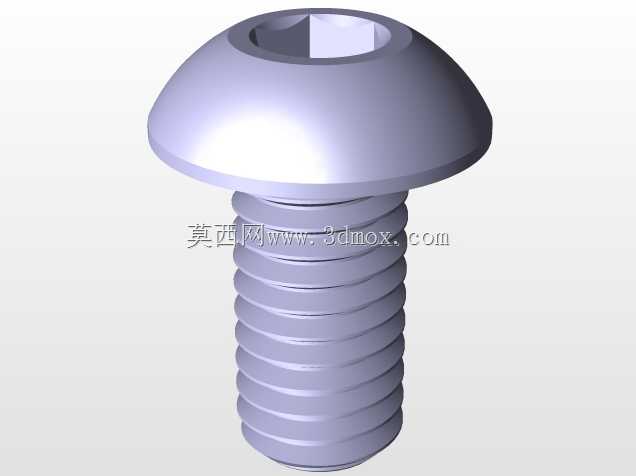

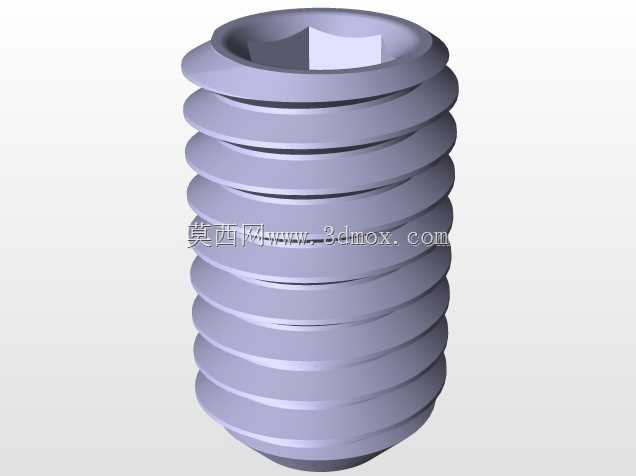

　　从安装边界来看，机箱整体外形尺寸控制在92mm62mm28mm范围内，比裸板的长宽尺寸每边仅多出3mm的壁厚余量，不会占用过多安装空间，不管是嵌入到小型智能终端设备内部，还是直接放在桌面作为迷你计算节点使用，都不会有空间适配问题；机箱上下壳的固定采用侧边卡扣加底部两颗微型螺丝的组合方式，日常需要拆壳调整跳线、更换外设的时候，拧下两颗螺丝就能掀开上壳，卡扣结构可以保证上下壳对齐精度，反复拆装也不会出现配合间隙变大的问题。材质选择上，外壳主体采用兼具强度和韧性的工程塑料，透明视窗部分采用玻璃钢材质，兼顾可视性和结构强度，内部承载板卡接触的位置全部做了圆角处理，不会刮伤PCB板的阻焊层，也不会因为尖锐棱角造成安装时的割手问题。

　　在实际场景应用中，这款机箱既可以满足实验室环境下树莓派开发板的日常防护需求，也能适配工业现场小型采集节点的长期运行要求，风冷散热结构可以保证板卡在满负载运行时核心温度控制在合理区间，避免高温导致的运算性能下降或者硬件寿命缩短；所有接口的精准避让设计可以保证外接设备时不需要额外调整板卡位置，批量部署时的装配效率非常高，不需要针对每个外壳做二次修配。设计过程中特意规避了多余的异形结构，所有壳体特征都可以通过常规注塑工艺实现，量产时的模具成本控制在较低区间，同时分体式结构也方便后期做不同颜色、不同透明度的材质搭配，适配不同使用场景的外观需求。
