带滑块钢铝材质活塞支撑结构设计

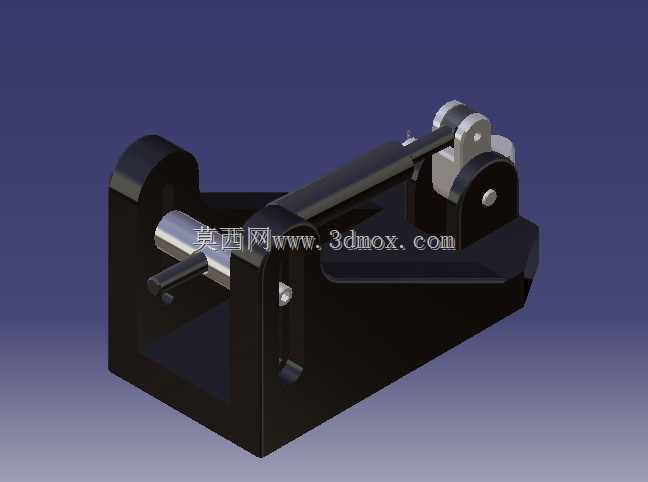

　　在中小功率往复式动力传输、轻工自动化送料、小型液压执行单元的配套结构中，这类带滑块的活塞支撑构件是承担运动导向、载荷承载的核心基础部件，区别于一体式铸造的厚重活塞支座，这款采用钢铝组合材质的结构，在保证结构刚性的前提下大幅降低了整体自重，适配对安装负载、运动响应速度有要求的应用场景。从实际工况适配来看，这类支撑结构常配套在行程100-200mm区间的往复执行端，比如小型包装设备的推料执行端、纺织机械的纬纱推送单元、小型试验台的加载作动器配套支座，既可以承担活塞往复运动过程中的径向偏载，也能通过集成的滑块结构抵消运动过程中的侧向力，避免活塞杆出现弯曲变形、密封件偏磨的常见故障。

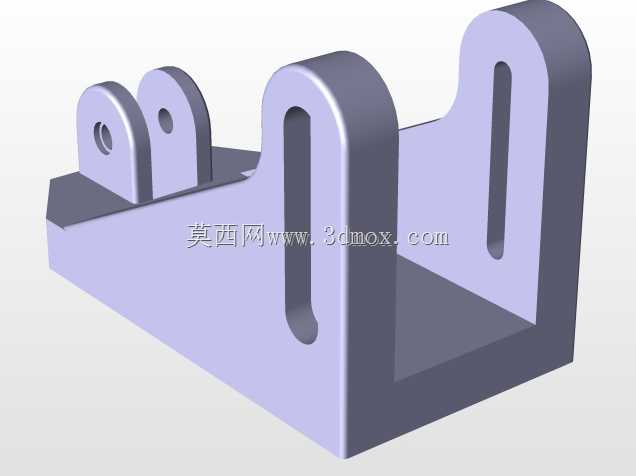

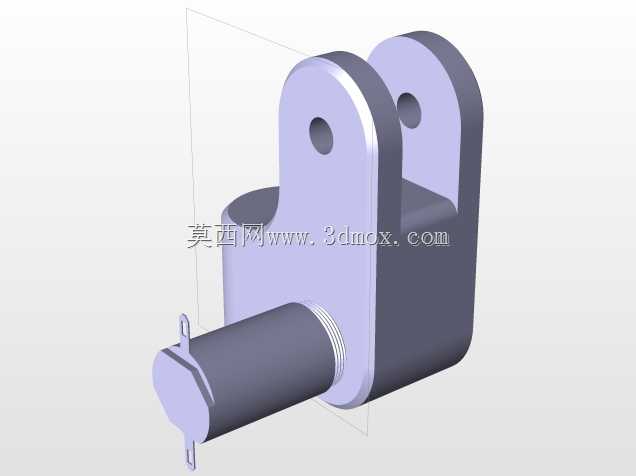

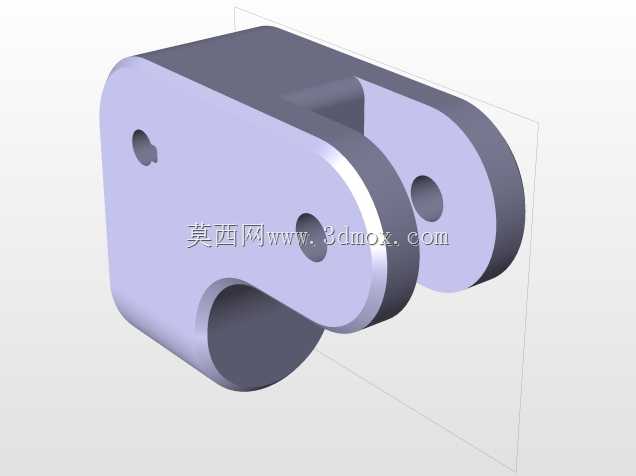

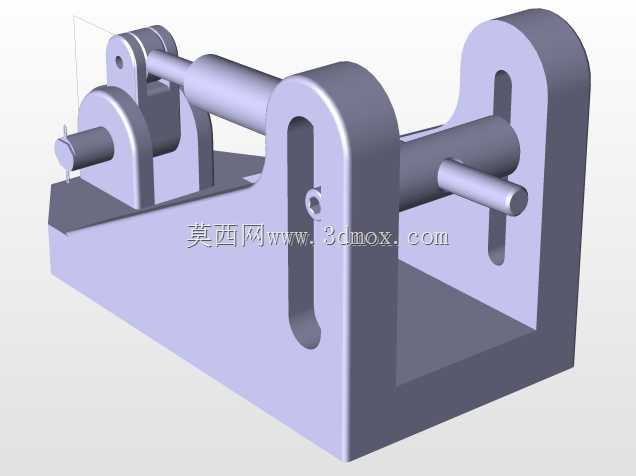

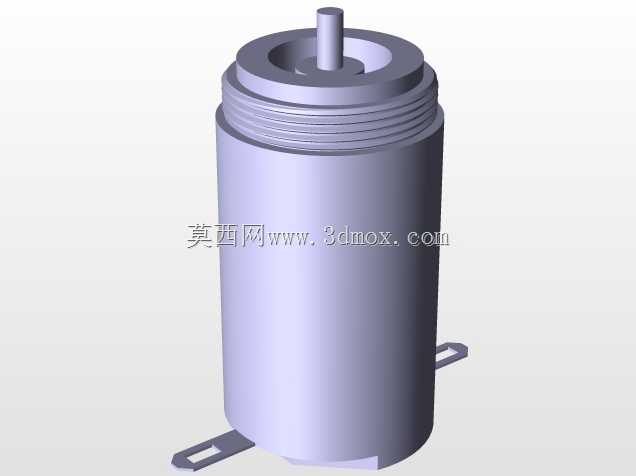

　　设计层面上，这款结构采用了分体式装配思路，主体承载基座采用钢制焊接框架结构，保证基座部分的抗形变能力，避免长期受交变载荷出现基座开焊、安装面翘曲的问题；与活塞、滑块接触的运动配合面则采用铝合金材质加工，降低运动副之间的摩擦系数，同时铝合金件的易加工特性可以更好保证配合面的形位公差，降低后期装配的修配工作量。两侧的立式支撑耳板做了加厚处理，销轴安装孔预留了铜套镶嵌的余量，实际生产中可以根据载荷等级选配不同材质的耐磨衬套，无需改动主体结构就能适配不同载荷等级的使用需求。滑块部分采用内嵌式安装槽设计，滑块与基座之间预留了0.02-0.05mm的配合间隙，既保证滑块滑动过程中无卡滞，也能避免间隙过大导致的运动窜动，滑块与活塞杆的连接端采用铰接结构，可以自动补偿活塞杆运动过程中微小的同轴度误差，降低对安装精度的苛刻要求。

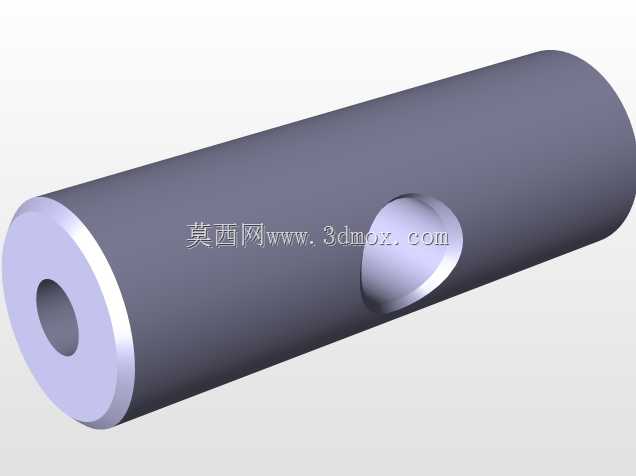

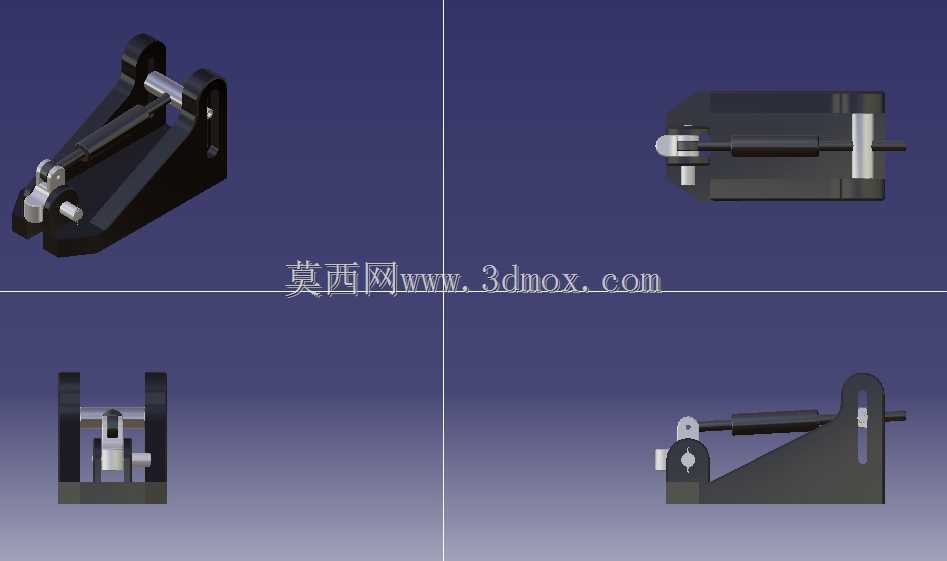

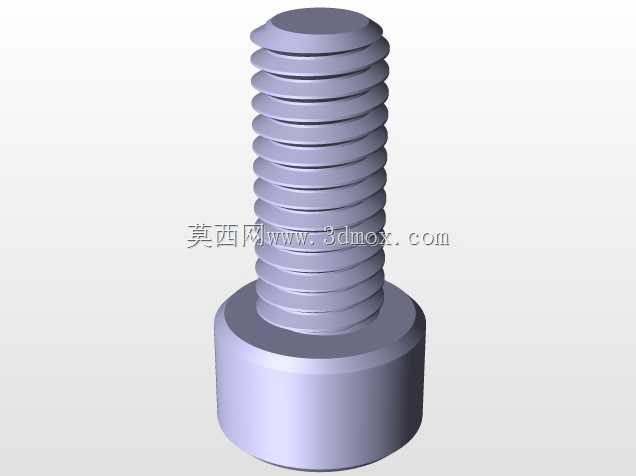

　　从安装边界来看，这款支撑结构的底部安装面为整面加工平面，预留了四个对称布置的沉头安装孔，孔位间距按照通用工业铝型材的安装孔距设计，既可以直接安装在钢制焊接机架的加工面上，也可以配套标准工业铝型材机架快速组装，不需要额外加工过渡连接板。整体结构的横向宽度控制在180mm以内，纵向长度不超过260mm，立式支撑的高度控制在150mm区间，属于紧凑型的支撑构件，不会占用过多的设备安装空间，适配设备内部紧凑的布局要求。运动配合部分的销轴直径按照标准系列设计，和常规的小型活塞、气缸输出轴尺寸通用，备件替换不需要单独定制非标销轴，降低后期的运维成本。

　　实际使用过程中，这类钢铝组合的活塞支架相比全铸钢支座重量降低40%左右，运动副的磨损速率比钢制直接配合的结构低30%，在每分钟往复30-60次的工况下，连续运行的无故障周期可以达到8000小时以上。设计时特意将润滑注油孔设置在支撑耳板的外侧位置，日常维护时不需要拆解周边的防护结构就可以完成注油保养，滑块的滑动面也预留了润滑脂槽，定期补充润滑脂就可以保证滑块长期运行无卡滞。结构上没有采用复杂的曲面造型，所有加工面均为平面、圆柱面等常规机加工特征，普通的铣床、钻床就可以完成全部加工工序，不需要五轴加工中心等特殊设备，适合中小批量的加工生产，也方便维修时现场快速加工替换损坏的零件。针对不同的使用场景，还可以在基座的侧面预留传感器安装位，加装行程开关、位移传感器来检测活塞的运动位置，不需要额外设计传感器安装支架，进一步拓展了结构的适配范围。
