钢铝材质活塞支撑固定支架结构

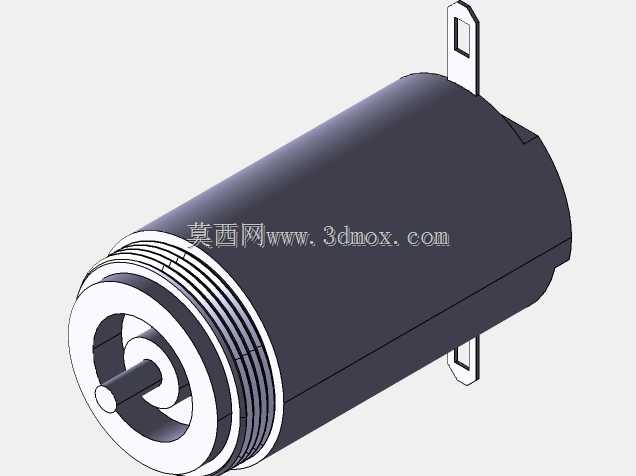

　　在往复式动力传动、流体压力执行机构的配套结构中，活塞的运行稳定性直接决定整套设备的输出精度与使用寿命，这款活塞支架正是为解决活塞往复运动过程中的径向偏移、轴向窜动问题设计的配套支撑构件，目前广泛适配中小型内燃动力单元、气动执行模组、液压往复机构的装配场景，在小型空压机、家用发电机、自动化生产线气动滑台的配套结构中都能见到同类结构的应用。从实际使用场景来看，这类支架需要同时承担活塞组件的静态承重与动态往复载荷，因此选材上采用钢铝复合结构，主体承力部位使用钢材保证结构刚性，与活塞导杆接触的装配部位使用铝合金材质降低运动副的摩擦系数，同时兼顾整体结构的重量控制，避免支架自重过大增加动力单元的额外负载。

　　设计过程中首先要匹配活塞的运动行程边界，支架的两侧立板间距需要完全覆盖活塞的最大往复行程，同时预留不小于5mm的安全余量，避免活塞运行到行程端点时与支架端面发生硬碰撞；支架底部的安装基面做了整面铣平处理，平面度控制在0.02mm以内，保证安装时与设备基座的贴合度，避免装配后出现支架倾斜导致活塞杆卡滞的问题。两侧的支撑耳座上设计了同轴的装配孔，孔位的同轴度公差控制在0.015mm以内，用来穿装活塞导杆的支撑轴，装配孔内预留了润滑脂槽，运行过程中可以存储润滑脂降低轴孔配合面的磨损，延长维护周期。

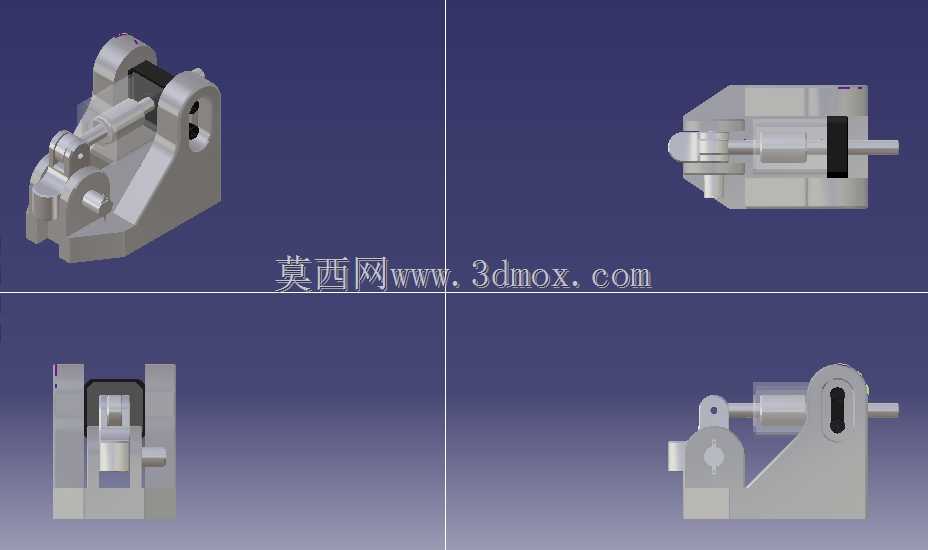

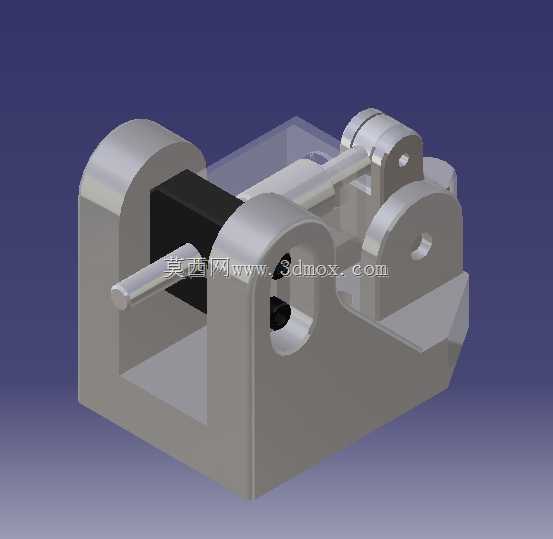

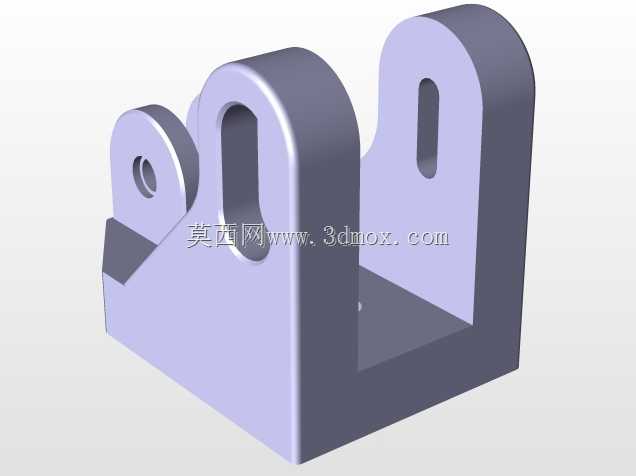

　　从结构布局来看，支架采用U型开放式框架结构，这种结构一方面可以给活塞组件的装配预留足够的操作空间，装配时不需要额外拆解支架主体就能完成活塞与连杆的对接，后期维护更换密封件、清理积碳时也有足够的操作空间；另一方面U型结构的抗扭刚性优于单侧悬臂支撑结构，在活塞承受侧向载荷时，两侧立板可以同时承担弯矩，避免单侧受力导致的支架变形。支架中部的空腔位置用来容纳活塞的主体结构，空腔的内壁与活塞外圆之间预留了均匀的间隙，间隙值控制在2-3mm，既避免活塞运行过程中与支架内壁发生摩擦，又能限制活塞的最大径向偏移量，防止活塞出现偏磨导致密封失效。

　　安装边界方面，支架底部设计了四个对称分布的安装沉孔，沉孔的位置度公差控制在0.1mm以内，可以直接匹配标准规格的设备基座安装孔位，不需要现场二次打孔；沉孔深度设计为刚好容纳螺栓头，装配后螺栓头不会突出支架基面，避免影响其他周边构件的安装。支架的整体外形尺寸根据适配的活塞直径设计，对应直径50mm规格活塞的支架整体长度控制在120mm，宽度80mm，高度90mm，整体结构紧凑，不会占用过多的设备内部安装空间，可以在空间受限的小型动力设备舱内完成装配。

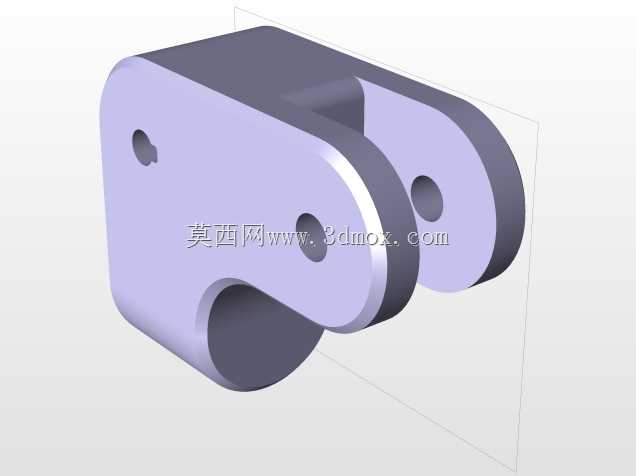

　　实际运行过程中，这款支架除了承担活塞的支撑定位作用，还可以作为连杆机构的安装基准，支架一侧的耳座上延伸出的凸台结构用来安装连杆的摆动限位块，限制连杆的最大摆动角度，避免连杆运动过程中与周边管线、构件发生干涉。结构设计时还做了减重优化，在不影响结构刚性的非承力部位去除了多余材料，支架整体重量比同尺寸的实心铸钢支架降低40%左右，同时在承力的转角位置做了圆角过渡处理，避免应力集中导致的支架开裂，经过反复的载荷仿真验证，在额定1.2倍最大工作载荷下，支架的最大变形量不超过0.03mm，完全满足长期往复运行的刚性要求。针对不同的使用场景，这款支架的装配孔尺寸可以根据配套的导杆直径做适配调整，不需要改动整体框架结构，只需要调整两侧耳座的孔径参数就能适配不同规格的活塞组件，具备较强的通用适配性。
