黑钢材质航空用双叉耳支撑固定支架

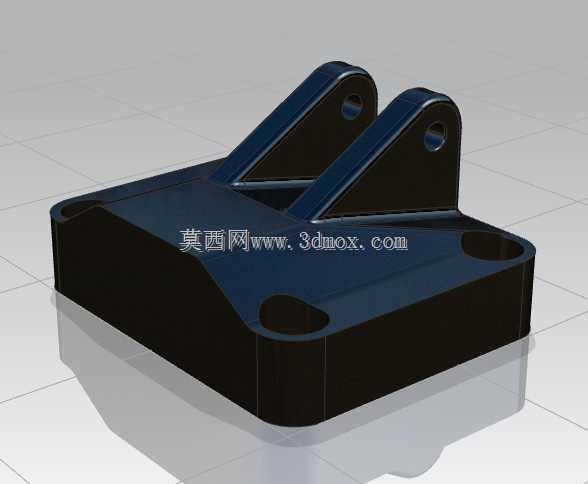

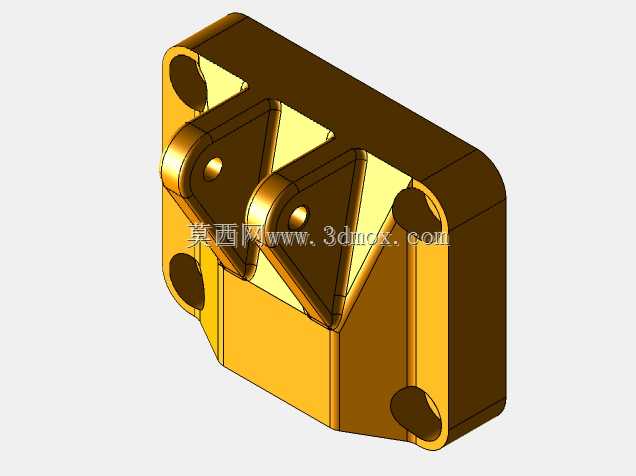

　　在航空机载设备安装、机身局部结构补强的场景中，这类双叉耳式支撑支架是承担载荷传递、部件定位的核心连接件，日常作业里常用来固定小型机载功能模块、管路排布支撑座或是局部检修平台的铰接端，区别于普通民用设备的支撑件，航空场景下的支架需要同时兼顾静载承重、交变载荷下的抗疲劳性能，还要尽可能控制自身重量，避免给机身增加不必要的负重。从结构设计逻辑来看，这款支架采用底座一体式成型加双叉耳延伸的结构，底部为带四个安装沉孔的矩形基座，沉孔设计可以让安装螺栓的头部完全埋入基座平面内，不会出现凸起干涉相邻部件安装的问题，基座底面做了全平面铣平处理，安装时能和设备安装面完全贴合，不会出现局部翘曲导致的应力集中问题。基座上方延伸出的两个平行叉耳，

　　每个叉耳上都加工有同轴的铰接通孔，孔位做了倒角处理，一方面方便铰接销轴的装配导入，另一方面也能消除孔口的锐边，避免装配时刮伤销轴表面的防锈层或是密封件，两个叉耳之间的间距经过精确核算，刚好适配对应铰接部件的连接端宽度，装配后不会出现横向窜动，也不会因为间隙过小导致铰接部件卡滞。叉耳和基座的连接位置做了三角形加强筋过渡，这部分是整个支架的应力集中高发区，加强筋的厚度从叉耳根部到基座表面做了渐变处理，既可以提升连接处的抗弯、抗扭强度，又不会因为冗余材料过多增加整体重量。材质选用黑钢，这类材料具备不错的强度和韧性，经过表面发黑处理后还能具备一定的防锈能力，适配航空设备常见的温湿度变化工况，不会因为高空低温、

　　地面高温差的交替出现材料脆化的问题。从安装边界来看，基座的四个安装孔采用对称排布，孔位间距符合航空机载设备安装的通用孔距规范，不需要额外做安装面的二次打孔改造，就能直接适配多数标准机载安装位，叉耳的铰接孔中心高度经过精确计算，装配后铰接部件的转动中心和设计基准完全重合，不会出现转动卡滞或是载荷偏移的问题。实际使用过程中，这类支架不仅要承担垂直方向的静载荷，还要承受飞行过程中产生的横向交变载荷、起降阶段的冲击载荷，所以在结构设计时特意对叉耳的厚度、加强筋的过渡圆角做了有限元校核，确保在最大载荷工况下，支架的变形量控制在允许范围内，不会因为塑性变形导致铰接部件失效。和普通焊接式支架不同，这款支架采用整体一体式加工成型，

　　不存在焊接焊缝带来的应力缺陷，整体结构一致性更好，抗疲劳寿命更长，适合在长周期使用的航空设备上应用。日常做三维建模时，这类支架的建模重点在于安装孔的同轴度、叉耳的平行度以及加强筋的过渡曲面处理，建模时需要先确定安装基准面，再依次绘制基座轮廓、叉耳轮廓，最后做加强筋的过渡和孔位特征，避免出现特征顺序错误导致的建模参数混乱，同时要注意安装沉孔的深度参数，确保螺栓埋入后不会突出基座平面，给后续装配留下干涉隐患。
