铝钢材质大功率容量控制器结构设计

　　在重载工业电控系统的布局规划里，这类大功率容量控制器往往承担着核心电能分配与负载调控的职能，常见于大型工业生产线的动力配电回路、重型工程机械的电控舱段、大功率储能系统的输出管控单元这类需要对大电流通断、功率阈值进行精准管控的场景。从实际落地的使用需求出发，这类控制器需要在持续大负载工况下保持结构稳定性，同时兼顾安装便捷性与外部防护能力，因此主体结构选用铝钢复合材质，铝质基底承担快速散热的职能，钢质嵌件与安装结构则保障长期受力下的结构强度，避免大电流工况下的热形变导致内部接插件错位、密封失效等问题。

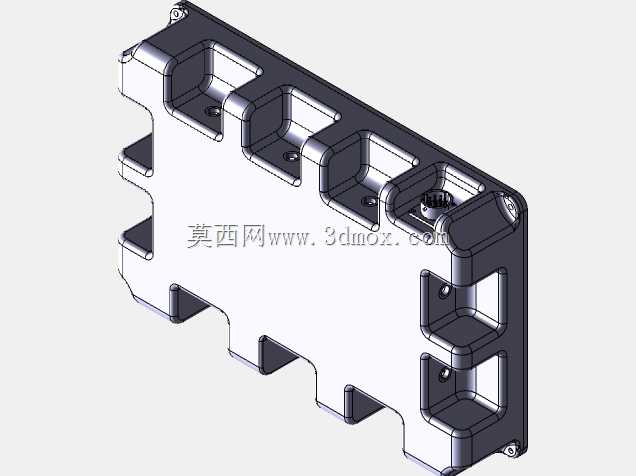

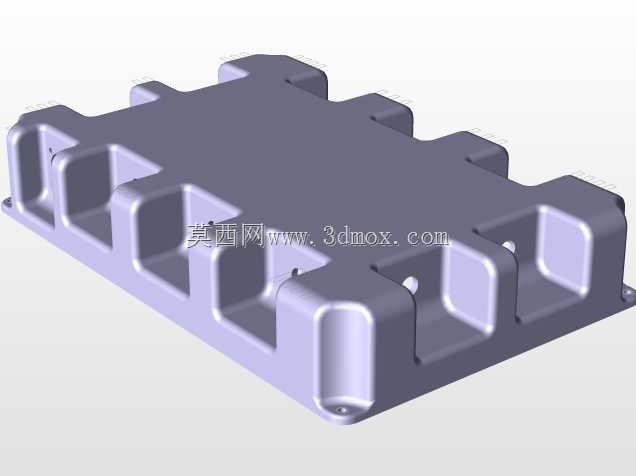

　　从结构设计的逻辑来看，外壳的凸起式加强筋并非随意排布，每一处凸起都对应内部功率模块的安装点位，既可以在外部形成物理防护缓冲区，避免安装或运维过程中磕碰直接冲击内部核心元件，也能通过增加外壳的散热表面积，提升自然对流下的散热效率，减少强制散热组件的配置需求，适配无额外风冷空间的紧凑安装舱位。外壳侧面预留的航空接插件安装位，采用下沉式嵌入设计，接插件端面低于外壳外沿平面，即便在安装过程中出现侧向受力，也不会直接磕碰接插件插针，同时接插件周边预留的密封槽可以适配橡胶密封圈，满足工业场景下的防尘防泼溅要求，适配多粉尘、轻度潮湿的车间安装环境。

　　安装边界的设计上，外壳底部预留的四个沉头安装孔位，孔位间距按照通用工业电控安装导轨的适配尺寸做了匹配，既可以直接通过螺栓固定在设备安装基板上，也可以搭配标准导轨卡扣实现快速卡装，适配不同设备的安装习惯。整体外形的长宽高比例经过多轮迭代调整，在容纳全部功率元件、控制板卡与接线端子的前提下，尽可能压缩垂直方向的厚度，适配电控舱内局促的层间安装空间，外壳边角全部做了R角过渡处理，避免安装运维过程中尖锐边角划伤操作人员，也减少应力集中导致的外壳开裂风险。

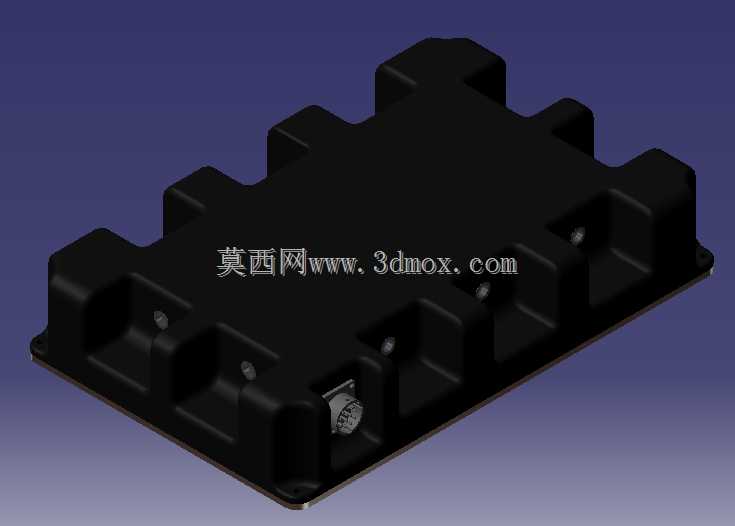

　　实际选型适配过程中，这类控制器的结构设计需要兼顾多方面的工程约束：一方面要满足大电流工况下的热管理需求，铝质外壳与内部功率模块的导热垫接触区域做了平面度管控，确保热量可以快速传导到外壳表面散出，避免内部元件长期超温工作缩短使用寿命；另一方面要考虑不同应用场景下的抗振动性能，内部元件的安装点位全部对应外壳的加强筋位置，通过钢质嵌件预埋的方式提升螺丝锁附的强度，即便在重型设备的持续振动工况下，也不会出现元件松脱、接线虚接的问题。外壳表面的黑色处理层并非单纯的外观装饰，而是兼具绝缘与耐腐蚀性能的涂层，避免工业环境中的油污、盐雾对外壳造成腐蚀，同时防止外壳意外带电带来的安全隐患。

　　从三维建模的细节处理来看，所有的安装孔位都做了拔模斜度适配，满足后续开模生产的工艺要求，加强筋的厚度按照均匀壁厚原则设计，避免注塑或压铸过程中出现缩痕、气孔等工艺缺陷，接插件安装位的公差配合按照工业接插件的标准公差带做了预留，确保实际装配过程中接插件可以顺利装入，同时不会出现间隙过大导致的密封失效问题。底部的安装沉孔深度经过精确计算，确保螺栓锁附后螺栓头不会突出外壳底面，保证安装后控制器底面与安装基板完全贴合，既提升散热接触面积，也避免长期受力下出现安装翘曲。
