塑料钢复合方形散热壳体结构设计

　　这款钢塑复合方形壳体，在工业电控、小型功能模块集成场景中适配性极强，日常多作为嵌入式功能单元的防护承载结构使用，常见于工控柜内功能模块、桌面型小型控制单元、嵌入式信号处理模块的外层防护结构。从实际使用场景来看，这类壳体需要同时兼顾散热效率、结构强度与安装便捷性，设计阶段需要平衡多维度的工程需求，避免出现散热不足导致内部元器件过热、结构刚性不足导致安装后形变、安装适配性差导致无法嵌入标准安装位的问题。

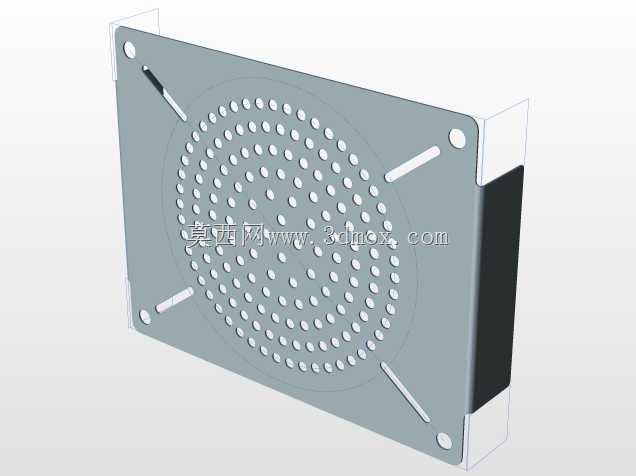

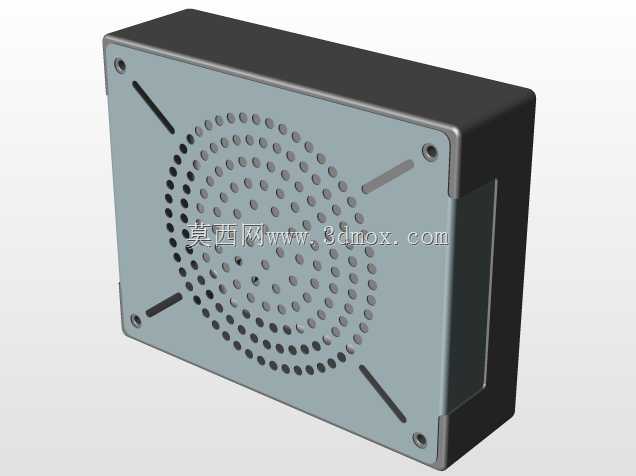

　　壳体整体采用方正的直边立方体构型，这种构型的核心优势是能够最大化利用标准安装位的内部空间，没有多余的异形凸起占用安装间隙，在多模块并排安装的场景下，相邻壳体之间可以紧密贴合排布，不会因为外形弧度或者突出结构浪费柜内安装空间。壳体顶面设计了整面的阵列式圆形散热通孔，孔位采用同心圆阵列排布，中心区域孔位密度最高，向边缘逐步过渡，这种排布方式刚好对应内部核心发热元器件的安装位置，核心发热区正上方的通风量最大，能够让热空气直接通过通孔向上散出，边缘区域孔位密度降低，既保证了整体散热面积，又不会过度削弱顶面的结构刚性，避免安装固定后顶面出现下凹形变。

　　材质搭配上采用塑料与钢材组合的方案，主体围板与顶面采用工程塑料材质，这类材质本身绝缘性能优异，能够避免内部电路与外壳接触出现短路风险，同时工程塑料的自重较轻，能够降低整体模块的安装负重，对于吊装或者导轨安装的场景来说，更低的自重意味着安装固定点的受力更小，长期使用不会出现固定件松脱的问题。四个角位的安装固定柱采用钢制嵌件设计，固定柱从壳体内部延伸至顶面外侧，安装时螺丝直接锁入钢制嵌件，不会因为反复拆装导致塑料柱滑牙，相比全塑料壳体的螺丝柱结构，钢塑复合的固定结构能够承受更大的锁附扭力，安装后结构连接更可靠，在有振动的工业使用场景下，也不会因为长期振动导致螺丝松动、壳体移位。

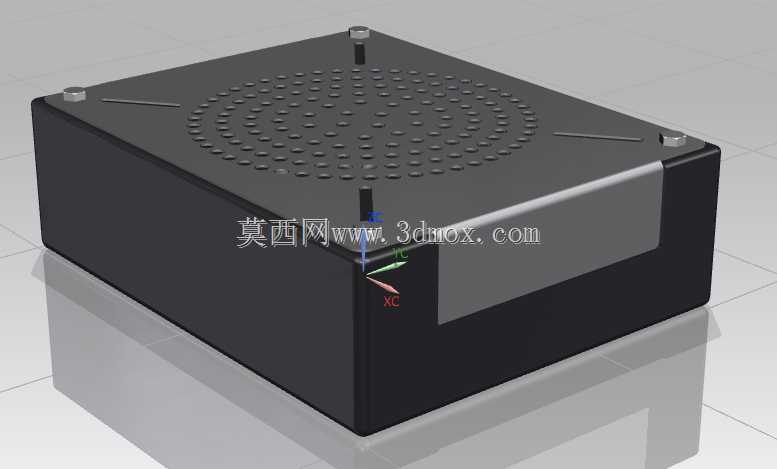

　　安装边界设计上，壳体四个角的固定柱位置做了下沉式处理，固定柱顶面略低于壳体顶面边缘，锁入螺丝后螺丝头部不会突出壳体顶面，在多层堆叠安装或者顶面贴近其他结构安装时，不会因为螺丝突出出现安装干涉。壳体前侧预留了平整的安装平面，可以用来粘贴标识标签或者安装小型状态指示灯、操作按钮，平面区域没有多余的加强筋或者凸起结构，方便后期根据实际使用需求做二次加工开孔。壳体侧壁做了均匀的壁厚设计，壁厚控制在兼顾结构强度与注塑成型工艺的合理区间，既不会因为壁厚过薄导致侧壁受挤压形变，也不会因为壁厚过厚导致成型时出现缩痕、内部应力集中的问题。

　　从散热路径设计来看，顶面的多孔结构配合壳体底部的预留间隙，能够形成自然的空气对流通道，内部元器件产生的热空气上升从顶面通孔排出，冷空气从壳体底部与安装面之间的间隙进入壳体内部，不需要额外加装散热风扇就能满足低功耗模块的散热需求，对于功耗稍高的使用场景，也可以直接在顶面通孔位置加装小型轴流风扇，孔位的阵列尺寸刚好匹配常规小型风扇的安装孔距，不需要额外做安装支架就能直接固定。壳体的边角位置做了小尺寸的圆角过渡，避免直角锐边在安装操作时划伤操作人员，同时圆角过渡也能提升壳体整体的抗冲击性能，在受到侧向碰撞时，圆角结构能够分散冲击力，避免直角位置出现应力开裂。

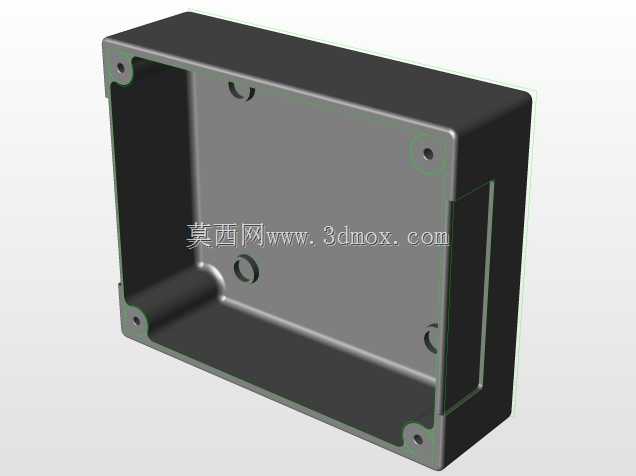

　　实际选型使用时，这类壳体可以直接容纳标准尺寸的PCB电路板，内部的安装柱位置预留了通用的电路板安装孔位，不需要额外做内部支撑结构就能直接固定电路板，大幅缩短模块的组装周期。钢塑复合的材质搭配也平衡了成本与性能，全金属壳体虽然刚性更好，但成本更高、绝缘性能差，需要额外做绝缘处理，全塑料壳体虽然成本低、绝缘好，但固定位置容易滑牙、抗形变能力差，这种钢塑结合的设计刚好取两种材质的优势，在控制成本的前提下满足工业场景的使用可靠性要求。在户外或者多粉尘的使用场景下，还可以在顶面散热孔位置加装防尘滤网，壳体顶面的边缘预留了滤网安装的台阶位，滤网可以直接嵌入台阶位置固定，不需要额外打胶或者加装固定件，维护时直接取下滤网清理即可，操作十分便捷。
