铝钢橡胶材质涡轮机结构设计

　　这款涡轮机组件采用铝、钢、橡胶三种材料搭配构建，不同材质的选型完全对应部件的实际受力与工况需求：主体外壳采用铝合金材质，在保证结构强度的前提下尽可能降低整体自重，适配对安装重量有严格限制的动力传输场景；核心受力连接部位采用钢制构件，承担扭矩传递过程中的交变载荷，避免长期运行出现结构形变；输出端的密封与减震部位采用橡胶材质，既可以阻隔运行过程中产生的细微振动向对接设备传递，也能阻挡外界粉尘、水汽进入组件内部，延长内部构件的使用寿命。

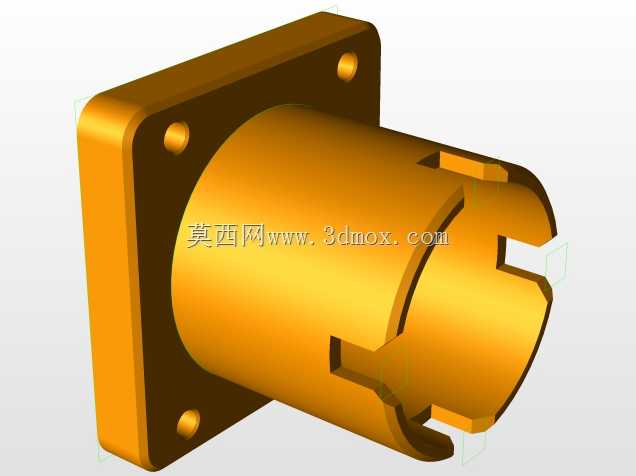

　　从实际应用场景来看，该组件可适配中小功率的动力传输链路，常见于小型动力设备的转速转换、扭矩输出环节，也可作为专用设备的配套动力转换单元，在轻工生产设备、小型移动式动力装置、辅助传动系统中都能找到适配位置。组件的输出端采用快插式对接结构，对接轴的配合公差经过严格校核，安装时无需额外制作复杂的转接法兰，只需将对接端口对准配套设备的输入轴推入到位，拧紧侧面的固定螺栓即可完成安装，大幅降低现场装配的操作难度，也减少了因安装对位偏差带来的早期磨损问题。

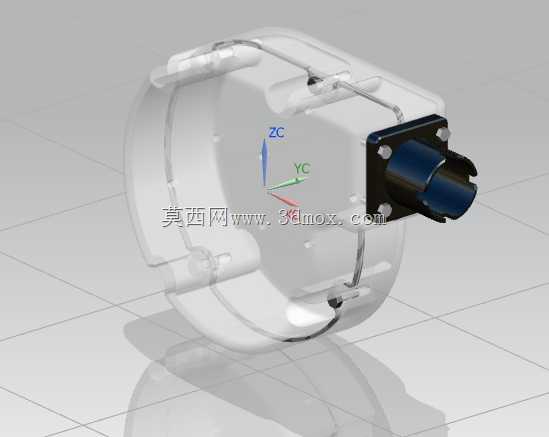

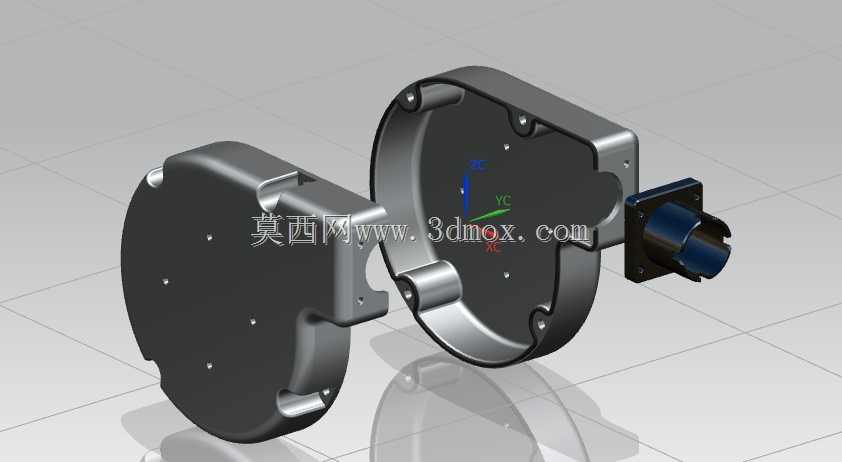

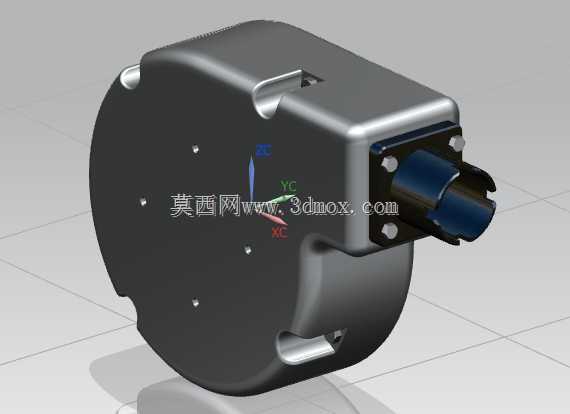

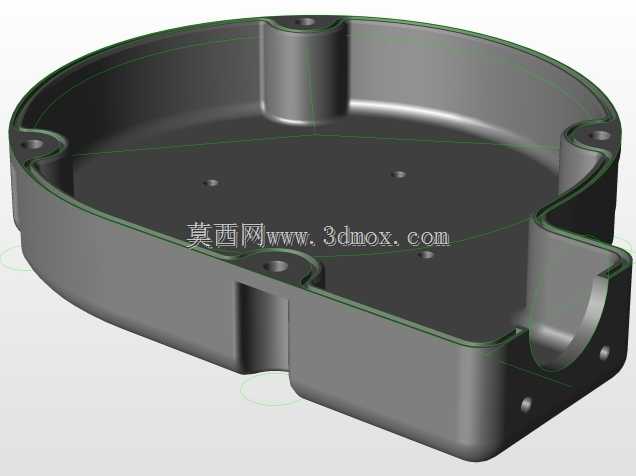

　　外形设计上，主体采用圆形盘式结构，这种结构的优势在于安装时可以充分利用径向空间，不会在轴向占用过多安装位置，对于安装空间局促、轴向尺寸受限的设备舱体非常友好。主体盘面预留的四个均匀分布的安装孔位，孔距经过标准化设计，既可以通过螺栓直接固定在设备的安装立面上，也可以配套减震支架进行悬浮式安装，适配不同的安装固定需求。侧面的金属卡扣结构并非装饰设计，而是用于组件外壳的快速开合，日常维护时无需完全拆卸整个组件的固定螺栓，拨开卡扣即可打开侧盖检查内部涡轮的磨损情况，大幅缩短日常运维的停机时间。

　　设计过程中，首先对涡轮的流道与叶片型线进行了反复校核，保证动力输入时的能量转换效率，同时控制运行过程中的气流噪音，避免组件运行时产生过大的噪声污染。主体外壳的边角全部做了圆弧过渡处理，没有尖锐的凸起结构，一方面是避免安装过程中划伤操作人员，另一方面也可以减少应力集中，在组件受到意外磕碰时不会因为应力集中出现外壳开裂的问题。输出端的轴套采用加长设计，配合内部的双轴承支撑结构，可以承受一定的径向载荷，即使对接设备存在少量的同轴度偏差，也能通过轴套的微量形变补偿偏差，不会出现轴头断裂或者轴承过早损坏的问题。

　　安装边界方面，组件的最大径向尺寸控制在常规小型动力舱的预留空间范围内，轴向突出的输出端长度经过优化，不会与周边的管线、其他构件产生干涉。安装时需要注意预留侧面卡扣的操作空间，保证后期维护时可以正常拨开卡扣打开侧盖，同时要在组件下方预留少量的散热间隙，虽然铝合金外壳本身具备不错的散热能力，但适当的空气流通可以更好地带走运行过程中产生的热量，避免橡胶密封件长期处于高温环境下加速老化。组件的整体重量经过平衡调校，运行时的转动惯量控制在合理区间，启动与停机过程中不会产生过大的冲击载荷，对配套驱动设备的负载冲击非常小，无需额外配置缓冲启动结构就能平稳运行。

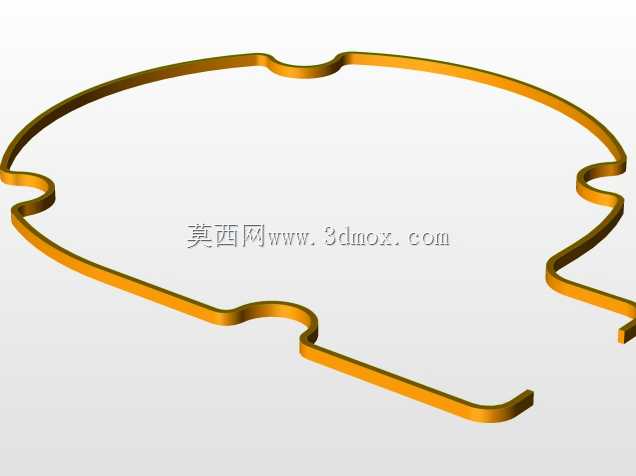

　　从结构细节来看，内部涡轮与转轴的连接采用过盈配合加平键定位的双重固定方式，既可以保证大扭矩传递时不会出现轴与涡轮的相对转动，也方便后期磨损后的拆解更换，不会出现过盈量过大导致拆解时损坏构件的问题。橡胶密封件采用嵌入式安装结构，更换时无需拆卸核心传动部件，只需取出旧的密封圈嵌入新件即可完成维护，降低了后期的运维成本。外壳表面做了哑光阳极氧化处理，不仅具备不错的抗腐蚀能力，也可以避免表面反光对设备调试人员的视线造成干扰，适配车间内的复杂光照环境。
