钛材质方形底座带侧接轴托槽结构件

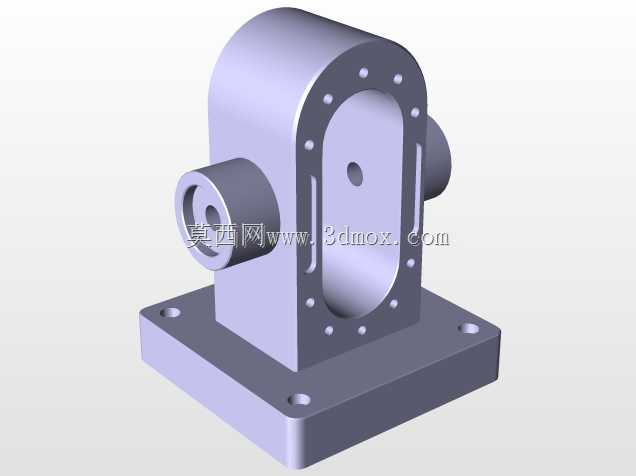

　　该钛质托槽构件多用于航空航天机载设备、高精度光学检测平台的核心部件支撑场景，依托钛合金比强度高、耐蚀性优、低温性能稳定的材料特性，可在高湿、高盐雾、宽温域的复杂工况下长期保持结构精度，不会因环境应力产生形变偏移，适配对支撑结构重量、可靠性有严苛要求的装配场景。从实际装配逻辑来看，构件底部为一体化铣削成型的方形安装法兰，法兰四角预留沉头安装孔，安装时可通过内六角螺栓将整个构件锁紧在设备基准安装面上，沉孔设计可保证螺栓头完全没入法兰平面，不会突出安装面干涉周边其他部件排布，法兰底面做了平面度精磨处理，装配后可与安装基准面完全贴合，避免因接触间隙产生装配应力，影响上部支撑部件的位置精度。构件主体为上部半圆弧封边、下部直壁的框型承托结构，

　　中部开设大尺寸通腔，通腔边缘均匀分布螺纹安装孔，用于直接卡装固定被承托的柱状或筒状功能部件，通腔内壁预留的定位凸台可与被支撑部件的定位槽配合，实现装配时的快速对位，避免部件装入后出现周向转动偏移，保证被支撑部件的轴线与安装基准面的平行度、垂直度公差控制在0.02mm以内，满足高精度设备的装配精度要求。构件两侧对称伸出的空心轴接结构，并非传动受力轴，而是作为流体管路或线缆的穿接通道，同时可作为辅助定位基准，与周边的限位支架配合，进一步约束整个托槽在受侧向冲击力时的位移量，避免设备运行过程中因振动、冲击导致托槽移位，影响被支撑部件的工作位置。设计阶段优先采用一体化铣削成型方案，摒弃传统焊接拼接结构，完全消除焊接应力带来的长期形变隐患，

　　所有棱边均做R2-R3的圆角倒钝处理，既避免装配过程中锐边划伤操作人员或线缆管路，也可减少应力集中点，提升构件的抗疲劳强度，在长期受交变载荷的工况下不会出现应力开裂问题。从安装边界来看，方形法兰的长宽尺寸适配主流的120mm间距安装孔位标准，构件整体高度控制在100mm以内，两侧伸出的轴接结构长度不超过法兰侧边外沿30mm，装配时不会占用过多周边安装空间，可直接集成到现有设备的安装位中，无需对原有设备基准面做额外改造。构件中部的通腔尺寸适配直径60mm以内的筒状部件安装，周边螺纹孔采用M4标准规格，与行业通用的紧固件完全适配，装配时无需定制特殊规格的连接零件，降低现场装配的物料准备难度。实际工况验证中，

　　该托槽在承受被支撑部件5倍自重的冲击载荷时，整体形变量不超过0.01mm，可充分保证被支撑部件的位置稳定性，尤其适配机载光电吊舱内部构件支撑、高精度三坐标测量机的测头组件承托、深海探测设备的密封舱体固定等对结构可靠性、精度保持性要求极高的应用场景。结构设计过程中，通过有限元仿真对受力薄弱点做了针对性加厚处理，比如主体框型结构与底部法兰的衔接位置做了渐变圆弧过渡，分散安装锁紧时的应力传递，避免锁紧螺栓时应力集中在衔接直角处导致构件开裂；两侧轴接结构与主体框的衔接位置同样做了加厚处理，即使侧向受到意外碰撞，也不会出现轴接结构断裂的问题。钛材质的选用也让整个构件的重量仅为同体积不锈钢构件的57%左右，在保证结构强度的前提下有效降低设备整体重量，对于对重量敏感的航空、航天、便携检测设备而言，这一特性具备明显的应用优势。
