钛材质六角轴支架结构设计

　　这款钛材质六角轴支架，主要面向有轻量化、高耐蚀需求的铰接支撑场景，常见于户外精密检测设备、航空航天地面辅助工装、海洋环境作业的轻型机械铰接部位，用来为转动轴提供稳定的双侧支撑，同时承担铰接点的径向与轴向载荷传递，避免轴系运行过程中出现偏摆、窜动问题。从实际使用场景来看，这类支架往往安装在设备的框架安装面上，两个同轴的铰接耳板用来穿装销轴，连接需要做定轴转动的连杆、摇臂类构件，六角形的安装底板可以适配不同角度的安装固定需求，相比圆形底板在受限安装空间内更易调整对位，也能在多方向受力时提供更均匀的螺栓锁紧力，避免长期受交变载荷出现安装松动。

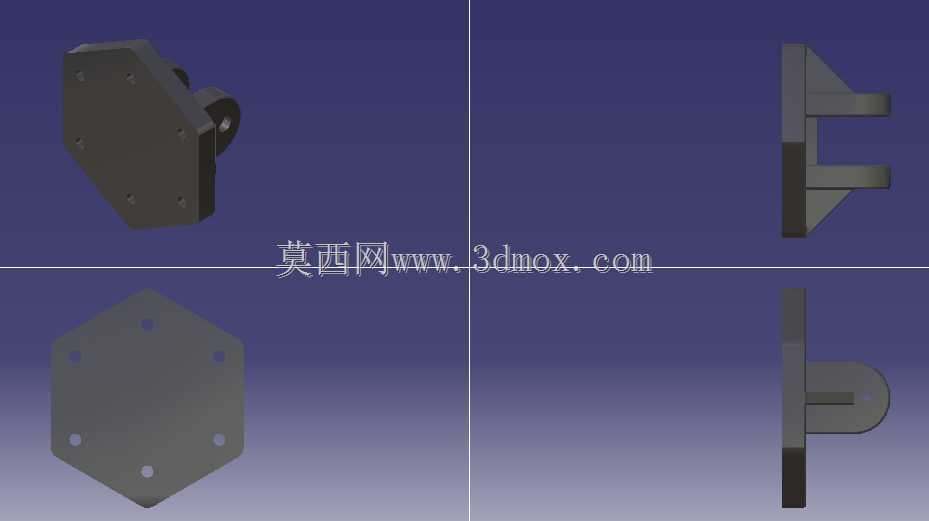

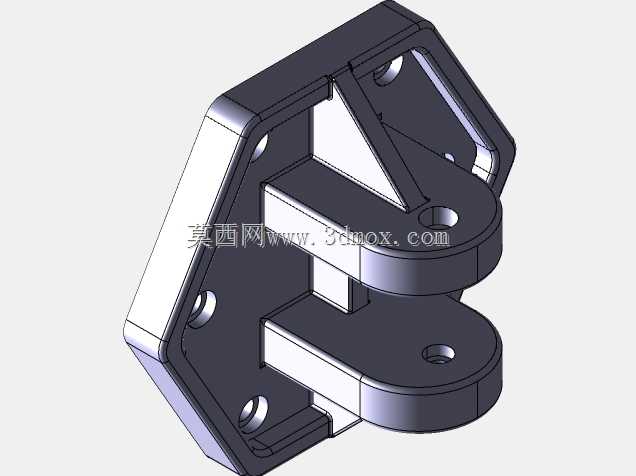

　　设计层面上，这款支架采用一体化铣削成型的结构思路，没有额外的拼接焊缝，从根源上避免了焊接应力带来的变形问题，适配钛材加工的工艺特性——钛材焊接难度高、易出现气孔和应力开裂，整体机加工的方案虽然前期坯料成本稍高，但能最大化发挥钛合金比强度高、耐锈蚀的优势，尤其适合不便定期做防腐维护的户外、高湿高盐雾工况。结构细节上，两个铰接耳板之间设置了加强筋连接，筋板从耳板根部一直延伸到底板平面，将耳板承受的径向载荷直接传导到整个安装底板上，避免耳板根部出现应力集中断裂的问题；耳板内的轴孔做了同轴度公差约束，装配时可以保证穿入的销轴无卡滞，转动副运行顺畅，不会因为两孔不同轴出现别劲、磨损加剧的情况。底板上的安装孔做了沉头设计，装配后螺栓头不会突出底板平面，既可以避免螺栓头和周边运动构件发生干涉，也能让支架安装面和设备框架完全贴合，保证支撑刚度。

　　从安装边界来看，这款支架的六角底板外接圆尺寸适配常规的型材安装面，六个边对应的安装孔位可以兼容横向、纵向以及斜向45度的安装布局，不需要额外做转接板就能适配不同的框架排布，安装后整体突出安装面的高度控制在紧凑范围内，不会占用过多的设备内部空间，适合对结构紧凑度有要求的轻量化设备。铰接耳板的轴孔直径适配常用的标准销轴规格，孔端做了倒角处理，既方便销轴装配导入，也能去除加工毛刺避免装配时划伤销轴表面。耳板的间距经过匹配计算，刚好适配对应厚度的连杆构件装入，两侧留有微小的间隙避免连杆转动时和耳板侧面发生摩擦，同时间隙量控制在合理范围，不会因为间隙过大导致连杆转动时出现轴向窜动。

　　实际选型使用时，这类钛制轴支架不需要做额外的表面防腐处理，自身的氧化膜就能抵御大部分酸碱环境、盐雾环境的侵蚀，长期使用不会出现锈蚀卡滞铰接点的问题，相比钢制支架重量降低40%左右，适合对移动设备自重有严格要求的场景，比如便携式野外作业装备、无人机地面挂载机构、轻型船舶甲板附件等。结构受力层面，支架的载荷传递路径非常清晰：铰接点承受的载荷通过耳板传递到加强筋，再均匀分散到整个六角底板，通过六个安装点的螺栓传递到设备主框架上，没有突兀的截面突变，所有转角位置都做了圆角过渡，避免应力集中导致的疲劳失效，在长期承受交变摆动载荷的工况下，使用寿命远高于拼接式的焊接支架。另外，底板的六角设计还有一个实用优势，就是在安装空间受限、无法使用套筒拧螺栓的场景下，可以通过扳手卡住六角边临时固定支架本体，方便拧紧安装螺栓，不需要额外设计工艺台来夹持，进一步简化了结构，减少了不必要的材料冗余。
