钢与有机玻璃组合密封胶囊腔体结构

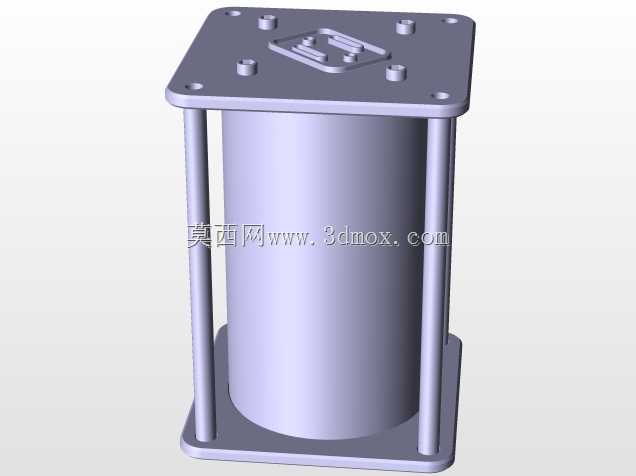

　　该结构为密封容纳类腔体组件，主要应用于小型试验装置、精密物料存储、实验室小型反应承载等场景，可在常压或低压工况下实现内部空间的封闭防护，同时借助透明侧壁完成内部状态的实时观测，无需拆解结构即可掌握内部物料形态、组件运行位置等信息，适配对可视化观测有明确要求的小型设备集成需求。整体结构采用上下金属安装板搭配透明筒体的组合形式，上下安装板选用钢材加工，表面做平整化处理，四个角位预留贯穿安装孔，可通过螺栓完成与外部机架、配套设备基座的固定连接，安装孔位采用对称排布设计，可适配多方向的安装对接需求，降低现场安装的对位调整难度。上下安装板之间设置四根圆柱形支撑立柱，立柱两端分别与上下板对应位置做定位连接，既承担整体结构的支撑受力，

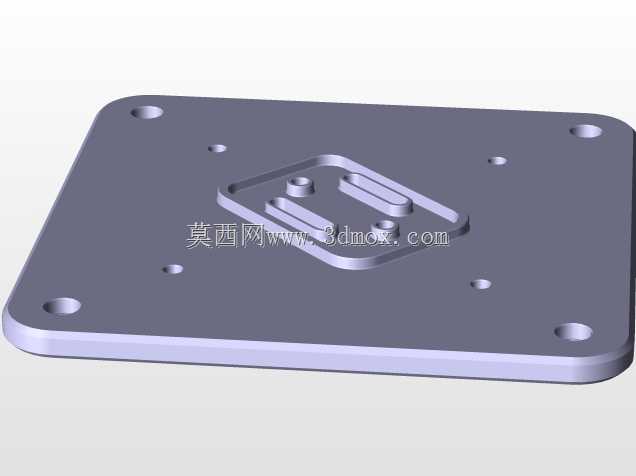

　　也为透明筒体提供径向限位，避免筒体受外力出现偏移错位。透明筒体选用有机玻璃材质加工，筒壁厚度均匀，上下端面做平整度处理，与上下金属板贴合位置可加装密封垫实现接触面密封，防止内部介质泄漏或外部杂质进入腔体内部。上金属板中心区域设置内嵌式安装位，可适配小型功能组件的嵌入安装，比如传感器探头、注料接头、泄压阀等小型配件，安装位周边做凸起加强结构，避免配件安装时出现板面变形。下金属板中心区域设置定位凹槽，可用于放置内部承载托盘、试验样件固定座等配套组件，凹槽周边均匀分布小型固定孔位，方便内部组件的锁紧固定，防止腔体移动或工况振动时内部组件出现移位。从安装边界来看，整体结构外轮廓为方正形态，最大外沿尺寸由上下金属板的长宽决定，

　　透明筒体的外径小于金属板的长宽尺寸，安装时预留的螺栓操作空间可控制在金属板外沿向外15mm范围内，不会占用过多的设备安装空间，适合集成在空间紧凑的小型试验台、桌面级设备内部。设计过程中优先考虑了结构的拆装便捷性，松开四角的连接螺栓即可分离上下金属板与透明筒体，方便内部组件的更换、腔体内部的清洁维护，相比全金属密封腔体，该结构的维护效率提升明显，同时有机玻璃材质的重量远低于同厚度金属筒体，可降低整体结构的自重，减少对安装基座的承重要求。结构受力层面，钢材制作的上下安装板承担主要的安装载荷与外部冲击力，透明筒体仅承担密封与围合功能，不承受主要结构受力，可避免有机玻璃材质受力过大出现开裂破损的问题，四根支撑立柱承担上下板之间的拉压载荷，

　　保证整体结构的刚性，在常规搬运、设备运行振动工况下不会出现结构变形。在实际应用中，该结构可根据使用需求调整透明筒体的高度，适配不同容积的腔体需求，上下金属板的安装孔位可根据对接设备的接口尺寸做适配调整，无需改动整体的结构形式，具备较好的适配扩展性。密封设计上，金属板与透明筒体的接触面采用平面密封形式，密封垫可选用丁腈橡胶或硅胶材质，根据内部接触的介质特性做对应选择，可满足常规水基介质、低腐蚀性化学介质的密封需求，若用于粉尘防护类场景，也可选用防尘密封垫实现IP5X级别的防尘防护效果。结构的边角位置均做倒钝处理，避免安装维护过程中划伤操作人员，金属板表面可根据使用环境做镀锌、喷塑等防锈处理，提升潮湿工况下的使用寿命，透明筒体表面做防刮花硬化处理，减少日常擦拭、操作过程中产生的划痕，保证长期使用后的观测清晰度。
