有机玻璃材质U型开槽安装固定支架结构

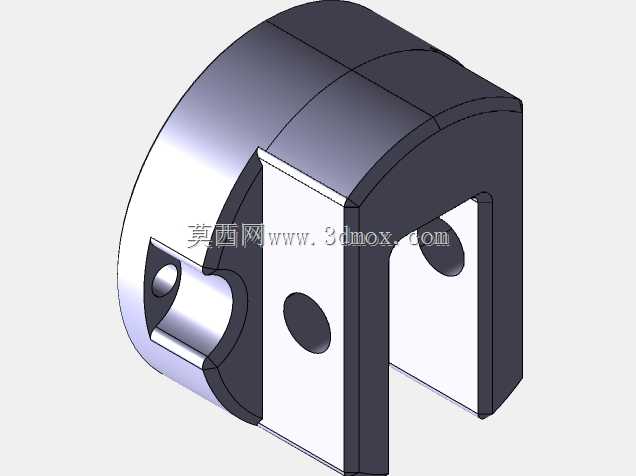

　　这款U型开槽的支撑固定构件，在轻工装配、小型实验装置、桌面型自动化检测工位的应用场景十分常见，尤其是采用有机玻璃材质的版本，多用于需要可视化观测安装位内部走线、试剂流向或者小型工件定位状态的工位，相比金属材质的同结构件，它不会遮挡观测视线，同时自重更轻，不会给安装基面带来额外的负载压力，在小型光学检测设备的光路旁固定场景中，有机玻璃材质还不会产生金属碎屑干扰光路检测精度，适配对洁净度有一定要求的装配场景。从实际使用功能来看，这个构件主要承担两个核心作用，一是作为相邻两个组件的连接过渡座，通过侧面的两个安装孔完成与基面的锁附固定，二是依靠前端的U型开口槽完成对杆状、片状外接零件的卡位约束，开口槽的内壁做了直角清根处理，

　　能够与被固定件的安装端面完全贴合，避免装配后出现晃动间隙，槽体一侧预留的半圆凸台结构，是为了适配带圆柱定位销的外接零件，安装时直接将定位销卡入半圆凹槽内，不需要额外增加定位套结构，就能限制外接零件的轴向转动自由度。在设计这款构件的时候，首先要明确安装边界的约束条件，构件的整体外轮廓为半圆柱加矩形块的组合形态，半圆柱面的设计是为了避让安装位周边的圆弧型周边构件，避免装配时出现结构干涉，矩形块部分的厚度与U型槽的开槽深度保持1.2:1的比例，保证槽体两侧的壁面有足够的结构强度，不会在长期夹持受力后出现开裂变形，两个安装孔的中心距与槽体的对称中心面重合，保证锁附螺丝后构件的受力均匀，不会出现单侧受力翘起的问题，

　　有机玻璃材质的加工特性需要在设计时提前考虑，所有棱边都做了0.2mm的微小倒角，避免加工和装配过程中出现崩边问题，半圆凸台的高度比安装基面低0.1mm，保证锁附后凸台不会与基面产生硬接触，影响整体的安装平面度。从安装尺寸边界来看，构件的半圆柱外径决定了它的最小安装回转空间，在排布周边其他构件的时候，需要以半圆柱的中心为基准，预留出不小于外径1.1倍的操作空间，方便装配时调整安装角度，U型槽的开口宽度与被夹持零件的厚度配合公差选H7/h6的间隙配合，既保证安装时能够顺利推入，又不会出现过大的配合间隙，两个安装孔的沉头深度完全适配常用的十字盘头螺丝尺寸，锁附后螺丝头不会高出构件的上表面，避免与上方的其他构件产生干涉。

　　实际选型使用的时候需要注意，这款有机玻璃材质的固定支架不适合大负载的承重场景，它的额定夹持负载要控制在5kg以内，适合小型传感器、导气管、走线槽这类轻型零件的固定，如果应用场景存在持续的振动工况，可以在U型槽的内壁粘贴一层薄的聚氨酯缓冲垫，既可以增大夹持摩擦力，又能避免有机玻璃与被夹持件长期硬接触出现磨损。在三维建模过程中，这类构件需要重点关注开槽位置的壁厚均匀性，避免出现壁厚突变导致的应力集中问题，半圆柱面与矩形块的衔接位置要做相切过渡处理，不要出现直角拼接的棱线，减少加工时的应力残留，安装孔的位置要距离构件外边缘至少2倍孔径的距离，防止锁附螺丝时出现边缘开裂的问题。
