钢制V13型钣金安装基座结构设计

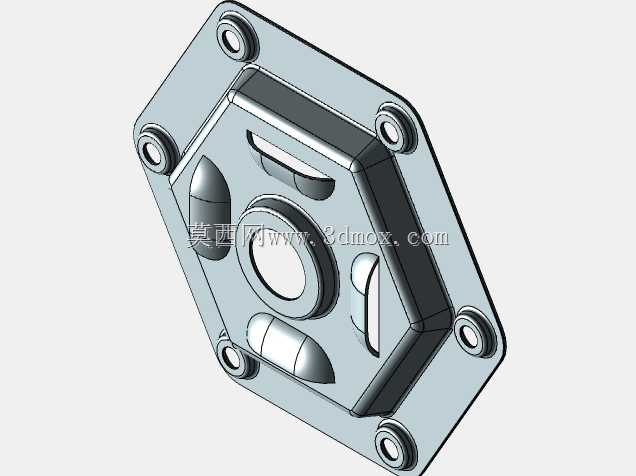

　　这款钢制钣金构件在中小载荷机电设备的动力端装配场景中应用十分广泛，常见于小型通用动力单元、便携工业机具的端盖支撑部位，主要承担轴系部件的外围防护、安装定位以及相邻组件的连接承载作用，区别于铸造类基座，钣金冲压成型的结构在保证结构强度的前提下能大幅降低构件自重，适配批量生产的成本控制需求。从实际装配逻辑来看，构件中心的通孔为轴类部件的穿装预留了足够空间，孔周的凸起翻边结构一方面提升了孔位区域的结构刚性，避免长期受轴系振动影响出现孔位变形，另一方面也为密封件的安装提供了定位台阶，能减少运行过程中粉尘、切削液等杂质进入轴系配合区域的概率。构件周向均匀分布的四个带凸台的安装孔，是整个构件与设备主体连接的核心受力点，

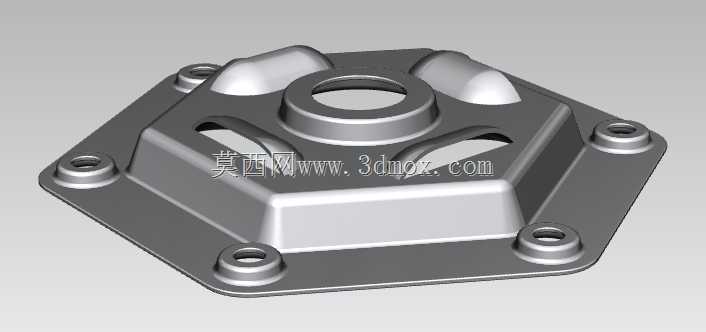

　　凸台结构通过拉伸成型直接在钣金本体上加工而出，不需要额外焊接衬套，既减少了焊接工序带来的变形误差，也能在螺栓锁紧时提供足够的承压面，避免钣金板面被螺栓压溃，安装孔的位置度公差在设计时控制在0.1mm以内，能保证与设备主体预装孔位的快速对齐，降低现场装配的调整难度。构件主体的斜面过渡结构，是在满足内部组件容纳空间的前提下做的轻量化设计，斜面上开设的两个异形镂空槽，并非单纯的减重设计，槽位的位置刚好对应内部组件的散热通道，设备运行时内部产生的热量可以通过镂空槽快速散出，同时在检修时也能通过槽位直接观察内部密封件的磨损情况，不需要完全拆解端盖就能完成初步故障排查。构件顶面的两处凸起加强筋，沿着构件受力的对角线方向布置，

　　能有效抵消螺栓锁紧时产生的板面翘曲应力，同时在设备运行受到外部冲击时，加强筋结构可以将冲击力快速分散到整个板面，避免应力集中在单个安装孔位导致构件开裂。从安装边界来看，构件整体为方形切角结构，四个角位的切角设计避开了设备主体的相邻凸起结构，安装时不需要额外调整周边组件的位置，构件的整体高度控制在适配常规小型动力端的装配尺寸范围内，不会额外增加设备的整体轴向尺寸，板面的弯折圆角全部按照钣金冲压工艺的最小合理半径设计，既避免了弯折处出现应力开裂的问题，也不会因为圆角过大占用过多内部装配空间。材质选用常规冷轧钢板，表面做防锈钝化处理，适配大多数工业场景的使用环境，不需要额外做表面喷涂就能满足通用工况的防腐蚀要求，在有特殊防腐需求的场景下，

　　也可以直接在该结构基础上更换不锈钢板材进行冲压生产，不需要调整成型模具的核心尺寸。整个构件的成型工序全部采用冲压工艺完成，包括落料、拉伸、冲孔、翻边、整形几个核心步骤，没有额外的焊接、铣削加工工序，适合大批量连续生产，成型后的构件平面度控制在0.2mm以内，能保证与设备主体结合面的贴合度，减少连接部位的间隙。在实际选型使用时，需要注意该构件的承载上限适配中小功率的动力单元，若用于更大载荷的场景，可在不改变安装孔位的前提下适当增加板材厚度，同时调整加强筋的拉伸高度来提升整体结构刚性，不需要重新设计整体安装接口，能直接适配原有设备的装配尺寸，降低改型的设计与生产成本。
