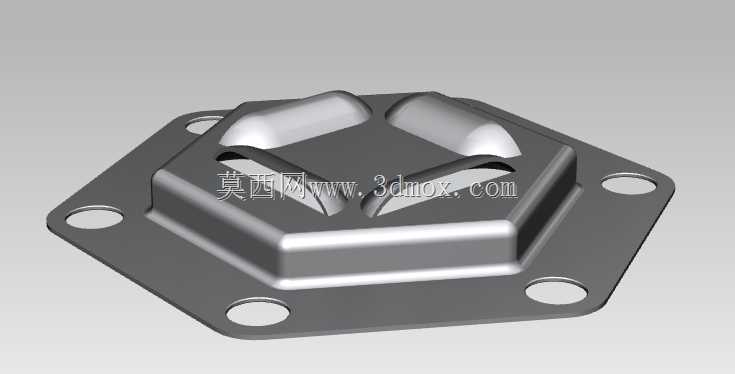

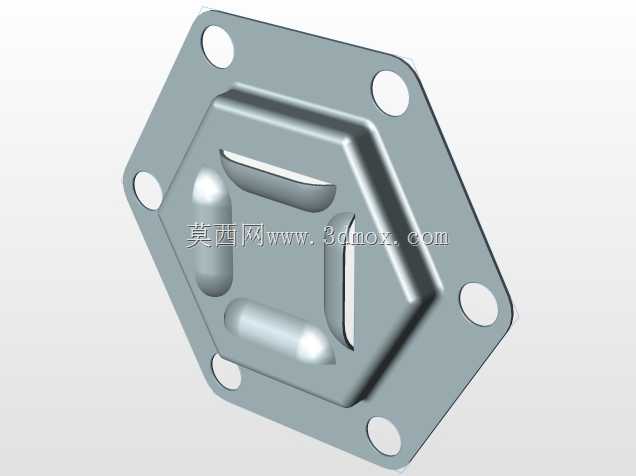

钢制V11型带安装孔钣金冲压构件

　　这款钢制钣金构件在中小载荷的机电设备、小型动力单元、户外工控箱体的密封连接场景中应用十分广泛，日常做结构设计时，经常会在需要兼顾密封承压、安装便捷性与轻量化的部位用到这类零件。从实际使用场景来看，它既可以作为小型液压阀组的安装端盖，通过周边的安装孔配合螺栓实现与阀块本体的紧固，中间的冲压凸起结构可以为阀组内部的阀芯动作预留足够的避让空间，同时凸起部位的加强筋结构能在板材厚度有限的前提下，大幅提升构件整体的抗变形能力，避免设备运行过程中因振动、压力波动导致端盖翘曲出现渗漏问题；也可以用在小型通用汽油机的箱体检视口位置，替代传统的铸铝端盖，在满足结构强度要求的同时降低整体自重，冲压成型的工艺也更适合批量生产，能有效控制零部件的制造成本。

　　从设计思路上看，这款构件采用了等厚钢板冲压成型的方案，没有额外的焊接或拼接工序，所有结构特征都通过单次或多次冲压工序一体成型，避免了拼接焊缝带来的应力集中与渗漏隐患。周边延伸出的带孔法兰边是安装定位的核心边界，六个安装孔采用对称式排布，孔位的位置度公差在设计时需要控制在±0.1mm范围内，保证安装时螺栓可以顺利穿入，不会出现别劲的问题，法兰边的平面度要求控制在0.05mm以内，装配时配合密封垫片就能实现可靠的静密封，不需要额外涂覆密封胶也能满足常规工况下的防渗漏要求。中间的凸起结构采用了多边形的造型设计，而非常规的圆形或方形凸起，这种多边形的侧壁在冲压过程中材料流动更均匀，不容易出现局部拉裂或起皱的问题，同时凸起顶面的几处内凹加强结构，相当于在凸起平面上额外增加了几道纵横交错的加强筋，不需要增加板材厚度就能将顶面的抗凹陷能力提升40%以上，即使受到外部硬物磕碰，也不容易出现凹陷变形，能有效保护内部被覆盖的零部件。

　　从安装边界来看，这款构件的整体外轮廓尺寸适配常规的小规格安装接口，法兰边的宽度经过反复校核，既保证了螺栓安装时有足够的压紧面宽度，不会因为压紧面过窄导致密封垫片压溃失效，又不会因为法兰边过宽造成材料浪费、占用过多的设备安装空间。凸起结构的高度是根据常见的小型零部件避让需求设计的，既可以容纳常规的弹簧、小型接线端子、阀芯凸头等结构，又不会因为凸起过高导致构件整体占用空间过大，影响设备内部的其他部件布局。板材选用的是普通冷轧碳素钢板，冲压成型后可以根据实际使用场景做镀锌、喷塑或电泳防锈处理，适配户外、潮湿、多粉尘等不同的工作环境，材料本身的延展性也能满足冲压工序的成型要求，不会在成型过程中出现开裂问题。

　　在实际选型应用时，需要注意安装面的平面度要与构件法兰边的平面度要求匹配，如果安装面本身存在翘曲或凹凸不平，即使构件本身精度达标，紧固后也容易出现密封失效的问题；螺栓紧固时要采用对角分次拧紧的方式，避免单侧受力过大导致法兰边变形，影响密封效果。这类钣金构件相比传统的铸造、机加工端盖，生产效率更高，单件重量更轻，成本仅为铸铝件的三分之一左右，在批量较大的通用设备生产中应用优势十分明显，同时冲压成型的表面质量更好，后续做表面处理时的附着力更强，防锈使用寿命更长。
