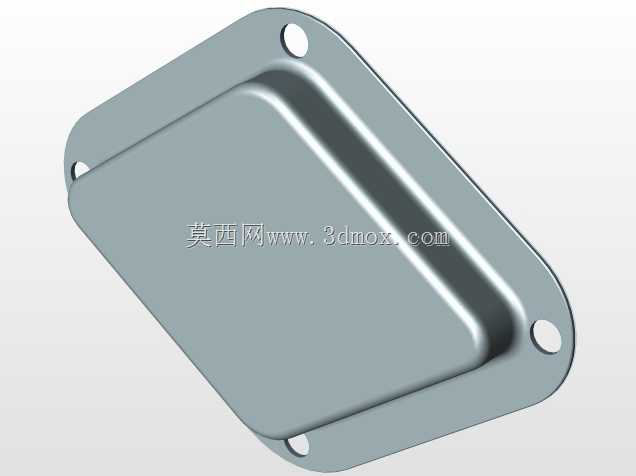

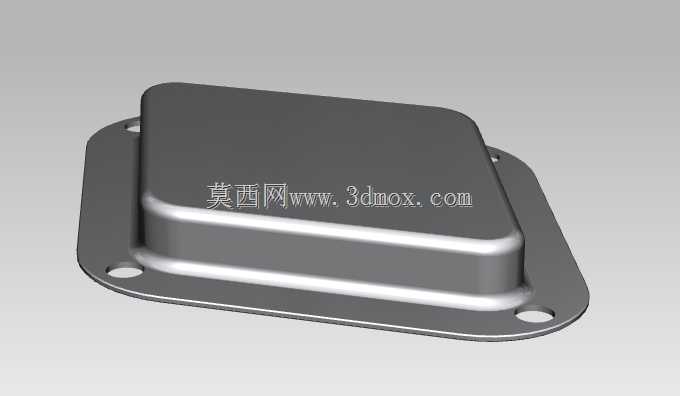

带安装法兰边的钢制冲压盖板结构

　　这款带法兰安装边的钢制盖板，在工业现场的应用覆盖范围极广，小到户外接线盒的外部防护、小型控制模块的封装外盖，大到设备腔体的检修密封盖板、传动部位的防尘挡盖，都能见到这类结构的身影。很多刚接触结构设计的工程师容易把这类零件想的过于简单，觉得就是一块压出凸包的金属板，实际在量产和现场使用中，这类盖板的细节设计直接决定了装配效率、密封性能和长期使用的可靠性。

　　从结构功能上看，盖板主体的凸起型腔不是随意做的造型，一方面是为了给腔体内部的元器件、接线端子或者凸起的结构件留出足够的避让空间，避免盖板安装后和内部部件发生干涉，另一方面这种带拔模斜度的凸起结构，能大幅提升薄板冲压件的整体刚性，同等厚度的钢板，压出这种带圆角过渡的凸台后，抗变形能力比平板提升数倍，不需要额外增加加强筋就能满足日常使用的强度要求，也能避免薄板在运输、安装过程中出现磕碰凹陷的问题。凸起边缘和法兰安装面之间采用大圆角过渡，既符合冲压工艺的成型要求，避免冲压过程中应力集中导致的板材开裂，也能减少安装时锐边割伤操作人员的风险，同时在需要加装密封胶条的场景下，圆角过渡能让胶条贴合更顺畅，不会出现直角处胶条翘起、密封失效的问题。

　　法兰边的设计是整个零件安装适配的核心，向外延伸的平直法兰边作为安装基准面，平面度需要控制在合理范围内，才能保证和安装基座贴合紧密，四个安装孔分布在法兰边的对角位置，孔位的位置度公差需要匹配对应规格的紧固件，实际设计中通常会把安装孔直径比所用螺栓直径大0.5到1毫米，用来补偿安装基座的加工误差、钣金件的成型公差，避免出现孔位对不上无法装配的情况。法兰边的外延宽度也经过考量，宽度太窄会导致安装时压接面积不足，螺栓拧紧后容易出现法兰边变形，密封压力不均匀；宽度太宽则会浪费材料，增加零件整体的占用空间，也会让整体结构显得冗余。

　　设计这类钣金盖板的时候，首先要确认内部需要避让的最大轮廓尺寸，以此确定凸台的内部长宽高，再根据板材的冲压成型性能确定凸台的拔模角度和转角半径，通常钢板厚度在1到2毫米之间时，转角内R不小于板材厚度，外R等于内R加板材厚度，就能保证冲压成型的良率。安装孔的中心距需要严格匹配安装基座的孔位尺寸，同时要考虑螺栓安装时的操作空间，避免孔位距离凸台侧壁太近，导致套筒或者扳手无法伸入拧紧。材质选用钢材是因为其强度高、冲压成型性能好，成本也相对可控，表面可以根据使用场景做喷塑、镀锌、电泳等不同的表面处理，适应户外潮湿、工业腐蚀等不同的工作环境。

　　在实际设备装配中，这类盖板的安装流程也很简便，先在基座和盖板法兰面之间加装对应厚度的密封胶垫或者涂覆密封胶，对准四个安装孔后穿入螺栓，按照对角顺序逐步拧紧螺栓，避免单侧受力导致法兰边翘起、密封失效。日常维护时拆卸也很方便，松开螺栓就能取下盖板，对内部的部件进行检修、接线或者更换，不需要拆解周边的其他结构，能大幅降低现场维护的时间成本。很多户外使用的电气控制盒、小型设备的动力舱端盖，都会采用这类结构的盖板，就是看中其结构简单、防护可靠、加工成本低、维护便捷的特点，在满足防护等级要求的前提下，尽可能压缩零件的加工和装配成本，同时保证长期使用的结构稳定性。
