铝制框架透明筒体胶囊式承载装置

　　这款胶囊式承载结构的设计初衷，是为小批量物料的可视化暂存、实验工况下的介质观测提供可靠的硬件载体，目前在实验室小型反应装置、轻工行业的颗粒物料中转工位、小型展示类设备的内置承载单元中都有适配空间。从实际使用场景出发，这类结构不需要承担大吨位载荷，核心需求集中在可视性、拆装便捷性与安装适配性上，因此在材料选型阶段就确定了铝、有机玻璃与钢的组合方案，兼顾轻量化、通透观测效果与连接部位的结构强度。

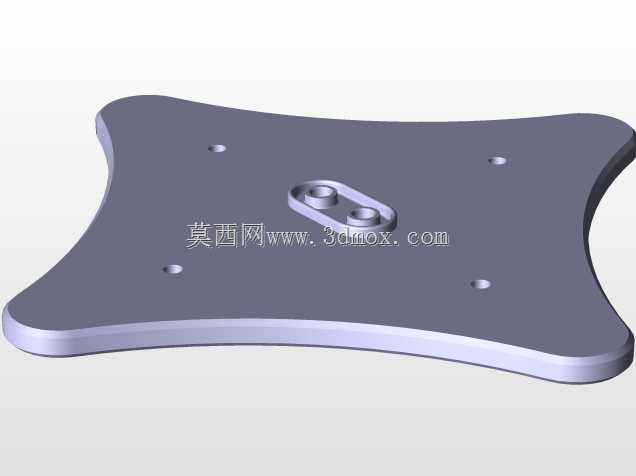

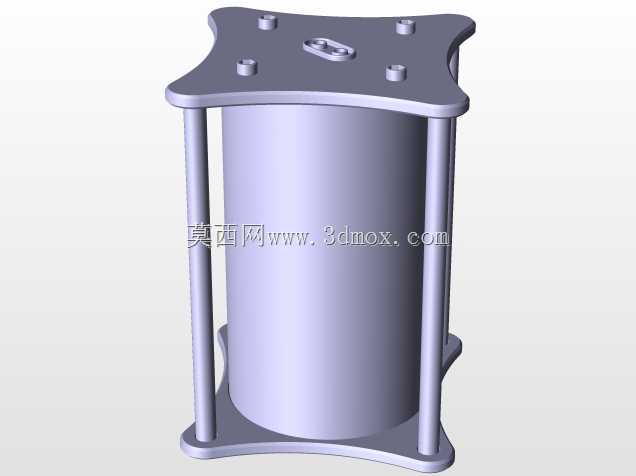

　　结构整体采用上下对称的安装法兰设计，上下两块安装板均做了四角内凹的弧边切角处理，并非常规的方形直角结构，这种设计一方面可以减少安装时边角与周边管线、结构件的干涉，另一方面也能降低板材加工时的应力集中风险，避免直角部位在长期受力后出现微裂纹。每块安装板上预留了四个均匀分布的安装孔，孔位采用对称排布，中心距按照常规小型设备的安装基准设计，可直接适配市面多数标准型材架的安装孔位，不需要额外加工转接板，能有效缩短现场安装的调整周期。上下安装板之间采用四根圆柱形钢质立柱做支撑连接，立柱两端分别与上下板的对应位置做沉孔定位，配合紧固件锁紧后，整体框架的抗扭性能完全可以满足日常承载需求，不会出现受力后框架歪斜的问题。

　　中间的筒体部分选用有机玻璃材质，筒体上下边缘分别与上下安装板的密封槽配合，安装时在槽内放置适配的密封胶条即可实现腔体的密封效果，透明的筒壁可以让操作人员直接观察内部物料的状态、液位变化或者反应过程，不需要额外开设观察窗，既简化了结构，也避免了额外开孔带来的密封失效隐患。上安装板的中心位置预留了小型快开式盖板的安装位，盖板采用嵌入式设计，与板面齐平，既可以作为内部物料的投放口，也可以根据使用需求加装小型传感器、注料接头等外接配件，不需要对主体结构做二次改造。

　　从安装边界来看，整体结构的外轮廓尺寸控制在小型工位设备的常规适配范围内，安装时只需要保证底部安装板的四个固定孔与安装基面的孔位对齐，锁紧固定件后即可完成主体安装，立柱与筒体之间预留了足够的操作间隙，后期更换密封件、清理筒体内壁时，只需要松开上安装板的紧固件即可抬起上板，取出筒体进行维护，不需要完全拆解整个框架，日常维护的操作门槛很低。设计过程中特意规避了复杂的异形加工件，所有金属板材均采用常规的铣削、钻孔工艺即可完成加工，有机玻璃筒体可直接选用标准规格的管材切割成型，不需要开模定制，能有效降低小批量加工的成本，同时也方便后期更换易损配件。在受力校核阶段，重点对四根立柱的压杆稳定性、上下安装板的抗弯挠度做了验算，按照额定承载15kg的工况计算，安装板的最大挠度远低于允许值，立柱的安全系数也达到了机械设计手册要求的2.5倍以上，完全可以满足常规使用场景下的强度要求。另外，上下安装板的表面做了阳极氧化处理，既可以提升铝件表面的耐磨性能，也能避免长期使用后表面出现氧化锈蚀的问题，有机玻璃筒体选用的是高透光率的工业级板材，表面做了硬化处理，日常擦拭清理时不容易产生划痕，能长期保持清晰的观测效果。
