方形法兰安装伺服电机三维结构

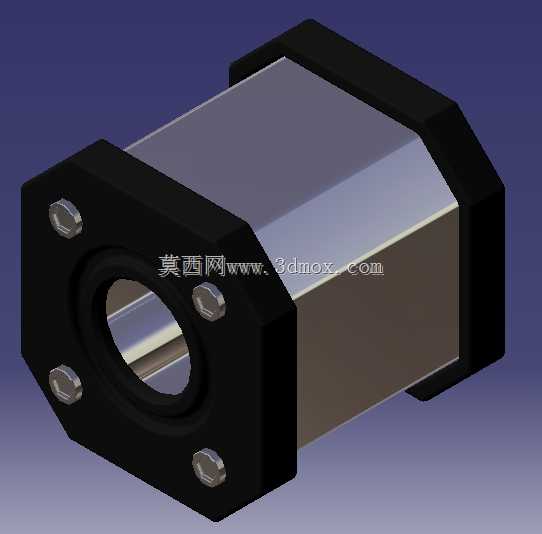

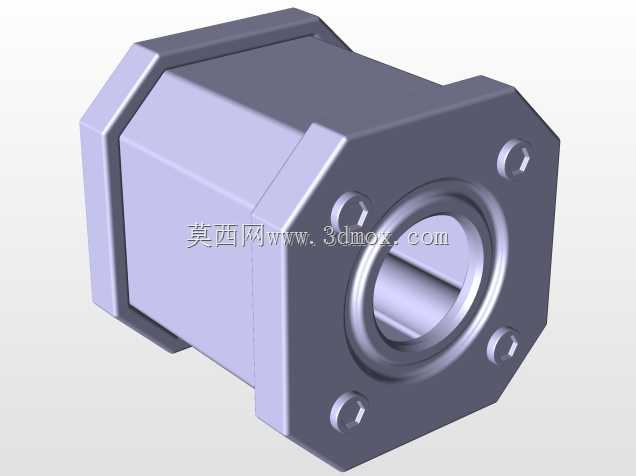

　　这款伺服电机的结构设计完全围绕工业现场的实际安装与运行需求展开，前端采用方形切边法兰结构，四个安装孔对称分布在法兰端面，孔位公差按照IT7级精度控制，能够直接适配市面上多数标准安装基座，不需要额外加工转接板，在自动化生产线的进给轴、机械手关节驱动、精密定位平台的动力输入场景中，能够大幅缩减现场安装的调试周期。从结构材质来看，电机外壳采用铝合金挤压成型后做硬质阳极氧化处理，兼顾轻量化与散热需求，前端法兰与后端盖采用钢材加工，保证安装连接的结构刚性，输出轴位置的密封件采用耐油橡胶材质，能够阻挡车间环境中的切削液、金属碎屑进入电机内部，适配机加工车间、装配流水线等多粉尘、多油污的复杂工况。

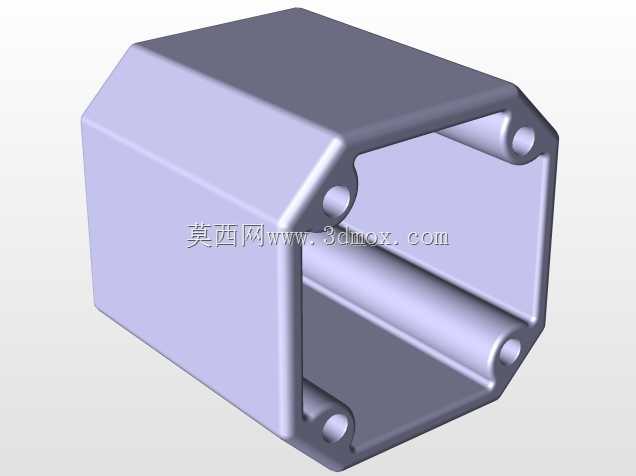

　　设计过程中优先考虑了安装边界的兼容性，法兰端面到电机本体尾部的轴向尺寸控制紧凑，方形法兰的对角尺寸与同功率段的标准伺服电机安装尺寸完全互换，不需要修改原有设备的安装孔位即可完成替换，对于设备改造项目来说，能够直接替换故障的同规格电机，不需要重新调整传动链路的同轴度。电机本体的外壳做了切面处理，不是完整的圆柱结构，这种设计一方面能够增加外壳的散热面积，在电机持续额定负载运行时，外壳表面的空气对流效率比圆柱外壳提升15%左右，能够有效降低绕组的温升；另一方面切面结构可以方便安装时的扳手卡位，在锁紧安装螺栓、对接联轴器的时候，不需要额外夹持输出轴，避免轴承受额外的径向力损伤。

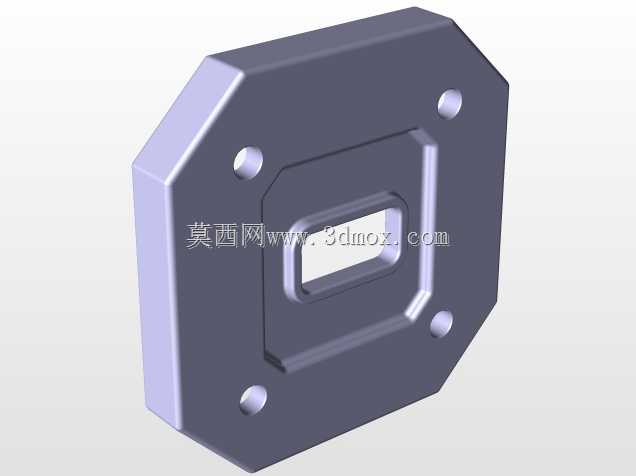

　　从功能特性来看，这款电机的结构预留了编码器安装的后端空间，输出轴采用标准轴径配合键槽传动，能够适配同步轮、联轴器、行星减速机等多种传动连接件，轴伸端的密封结构采用双唇口设计，静态密封等级能够达到IP65，在有少量切削液飞溅的数控设备上使用时，不会出现液体渗入电机内部的情况。设计时特意将电源接头与编码器接头的位置布置在电机本体的侧上方，避免现场布线时线缆与周边的运动部件产生干涉，同时接头的防护等级与本体一致，不需要额外做防水防护处理。

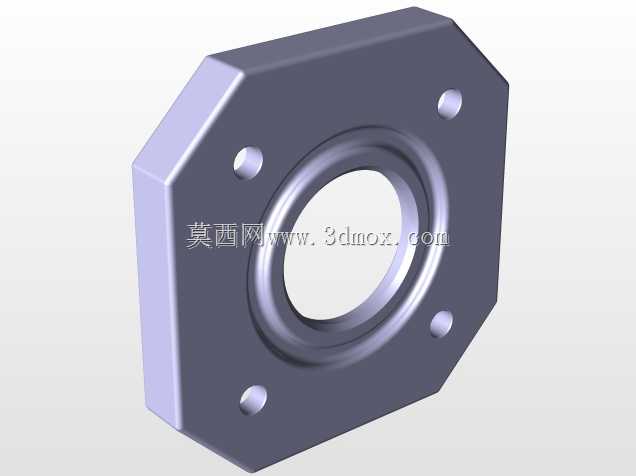

　　在实际选型适配过程中，这款结构的伺服电机能够覆盖0.4kW到1.5kW的功率段，不同功率段的安装法兰尺寸保持一致，仅轴向长度根据绕组长度做对应调整，对于设备设计人员来说，只需要在三维布局时预留对应的轴向空间，就可以根据负载需求选择对应功率的型号，不需要重新设计安装基座。前端法兰的安装孔采用沉孔设计，螺栓从前端穿入锁紧，安装时不需要在电机尾部预留扳手操作空间，能够进一步压缩设备的整体安装尺寸，在多轴排布的紧凑设备中，相邻电机之间的间距可以缩小到10mm以内，大幅提升设备的空间利用率。

　　结构建模过程中，所有配合面的公差都按照实际加工要求做了标注，法兰安装面的平面度控制在0.02mm以内，输出轴与法兰安装面的垂直度控制在0.01mm以内，保证电机安装后输出轴的径向跳动满足精密传动的要求，避免因为安装偏差导致联轴器、轴承等传动部件过早磨损。电机内部的绕组、定子、转子的结构都按照实际量产的结构做了还原，不是简化的外观模型，在做设备的热仿真、重量校核时，能够直接提取模型的材质属性、重量参数，不需要额外做简化处理，能够有效提升设备整体设计阶段的仿真准确度。
