方形端盖结构伺服电机壳体三维设计

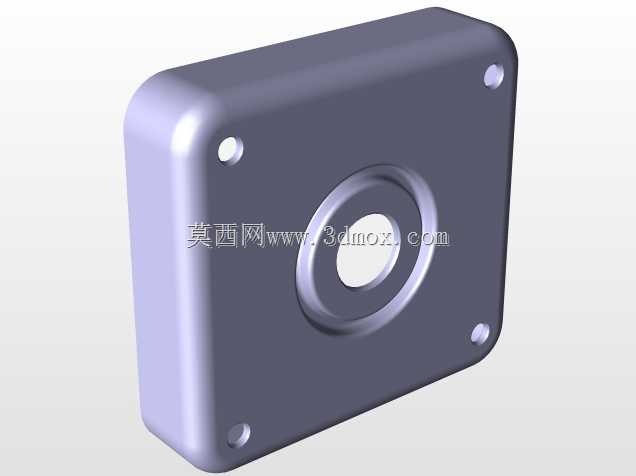

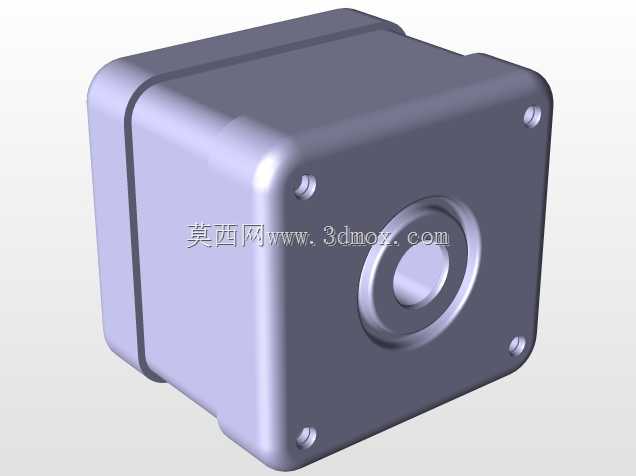

　　在自动化产线的定位传动工位、小型数控机床的进给轴驱动、工业机器人关节动力输出这类对位置控制精度有硬性要求的场景里，伺服电机的结构适配性直接决定整套设备的运行稳定性，本次呈现的方形端盖结构伺服电机壳体设计，正是针对紧凑安装空间下的驱动需求做的结构优化。不同于常见的圆形法兰伺服电机，这款壳体采用方形安装端面设计，四个角位预留内六角螺栓沉孔，安装时可直接贴合设备安装板的平面做锁附，不需要额外加装转接法兰，能有效压缩驱动端的轴向占用空间，在多轴排布的紧凑设备里，这种方形结构的相邻电机安装间隙可以控制得更小，不会出现圆形法兰外缘互相干涉的问题。

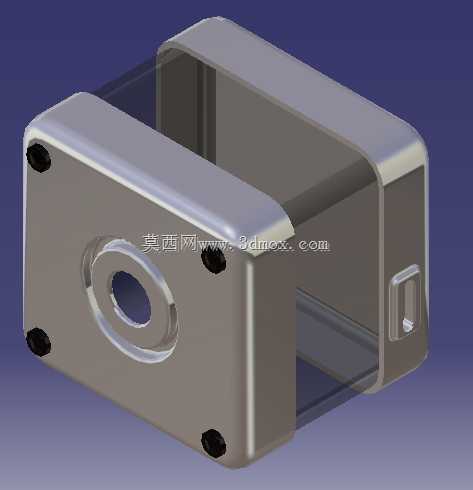

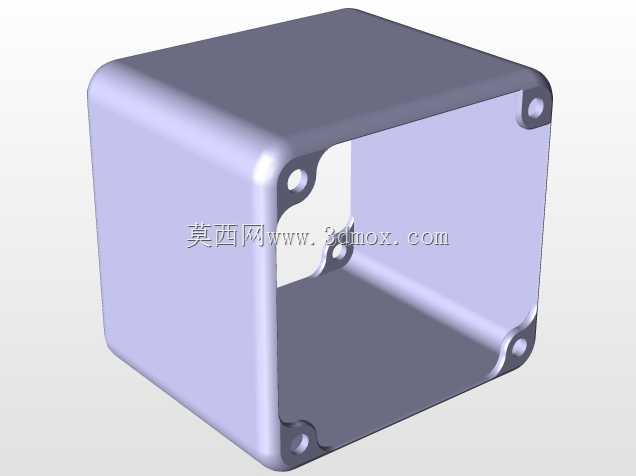

　　从实际使用场景出发，这类方形壳体的伺服电机常被用在桌面型自动化点胶设备、小型贴装工位的滑台驱动、3D打印设备的运动轴动力输出上，这些场景的安装空间往往被其他功能组件挤压，没有多余空间留给转接结构，方形端盖的四个安装孔位直接对应常规滑台模组的标准安装孔距，锁附后电机轴与模组丝杠的同轴度更容易保证，能减少联轴器处的偏载磨损。壳体主体采用铝、钢、塑料三种材质组合设计，外层方形框架用铝合金压铸成型，兼顾轻量化与结构刚性，铝合金的散热性能优于钢材，电机长时间运行时绕组产生的热量可以通过框架快速散出，端盖位置采用钢制嵌件做轴孔支撑，因为轴孔位置要承受输出轴的径向载荷与轴承的装配预紧力，钢材的耐磨性与抗形变能力更强，能避免长期运行后轴孔出现磨损扩孔导致的轴跳动超差问题，侧面的透明视窗部分采用工程塑料制作，既可以观察内部编码器的运行状态，又能起到绝缘防护的作用，避免外部静电干扰编码器的信号传输。

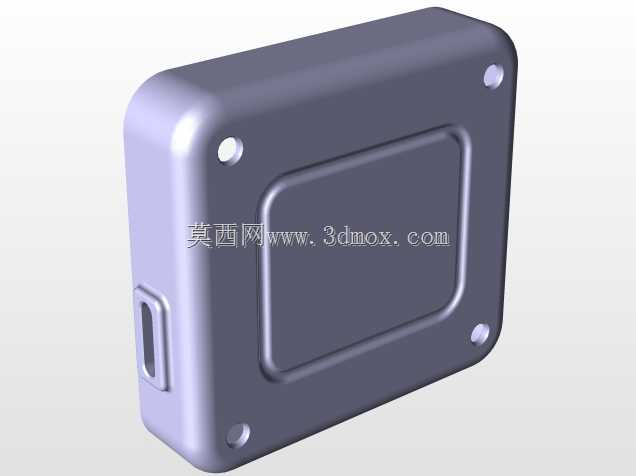

　　设计过程中首先考虑的是安装边界的适配性，方形端盖的外轮廓尺寸控制在常规40系列伺服电机的安装尺寸范围内，四个安装孔的孔距符合通用工业安装标准，不需要用户重新加工安装板，端盖中心的轴孔预留了标准轴承的安装位，轴孔的同轴度公差控制在0.02mm以内，保证输出轴转动时的径向跳动量满足高精度传动的要求。壳体侧面预留的连接器安装位做了下沉式设计，接线后连接器的外轮廓不会超出壳体的方形外边界，在密集排布的多电机安装场景里，不会出现连接器与相邻结构碰撞的问题，同时下沉式结构能给线缆接头提供一定的防护，避免设备运行过程中线缆被剐蹭导致接头松脱。壳体的边角位置做了R角过渡处理，一方面是压铸工艺的要求，减少应力集中导致的壳体开裂，另一方面安装调试时不会划伤操作人员的手部，也不会刮破相邻的线缆外皮。

　　从功能特性来看，这款壳体的内部腔体预留了足够的绕组与编码器安装空间，腔体的内壁做了均匀的导热筋条设计，绕组产生的热量可以通过筋条快速传导到外层铝合金壳体上，相比光滑内壁的壳体，散热效率能提升15%左右，适合长时间连续运行的工位使用。端盖位置的四个沉孔深度经过精确计算，锁附螺栓后螺栓头完全沉入沉孔内，不会突出端盖平面，安装时电机端盖可以完全贴合安装板表面，没有间隙导致的安装倾斜问题。透明视窗的位置做了密封槽设计，装配时加装密封圈可以达到IP54的防护等级，能适应车间内有少量粉尘与切削液飞溅的场景，不需要额外加装防护外罩。

　　在实际选型适配时，这类方形壳体伺服电机的安装重心更贴近安装板平面，相比圆形法兰电机，运行时的震动更小，尤其是在高速启停的定位工况下，方形结构的四个锁附点受力更均匀，不会出现单点受力过大导致的螺栓松动问题。设计时还考虑了后期维护的便利性，端盖与主体框架的连接采用可拆卸的螺栓结构，需要更换轴承或者清理内部积尘时，只需要拆下四个角的连接螺栓就可以打开端盖，不需要对整个电机做破坏性拆解，能降低设备的后期维护成本。壳体表面做了阳极氧化处理，既提升了表面的耐腐蚀性能，又能避免长期使用后表面氧化掉屑污染车间洁净环境，适合在电子组装类的洁净产线上使用。
