有机玻璃与钢组合多孔防护壳体结构

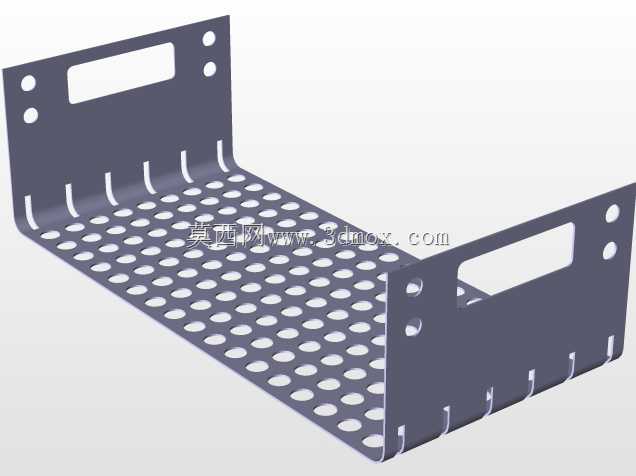

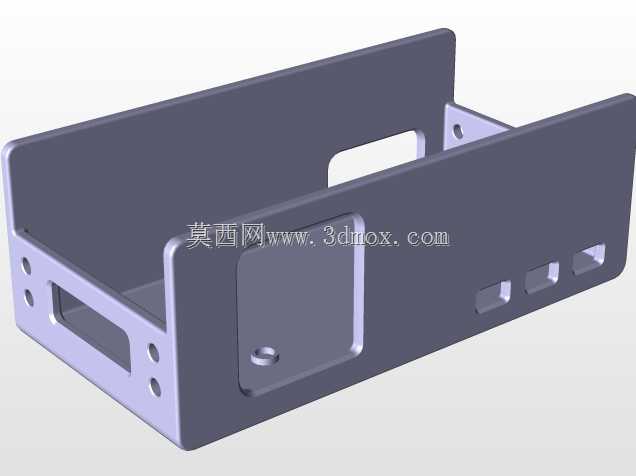

　　这款组合式防护壳体在小型工控模块、桌面级实验装置的外设防护场景中适配性极强，日常做嵌入式控制单元的外置封装时，顶面的密集冲孔结构刚好能平衡内部发热元件的散热需求与外部异物的防护等级，不会像全封闭壳体那样容易积热导致内部元器件工况漂移，也不会因为开孔过大让日常环境中的金属碎屑、浮尘直接落入内部电路造成短路风险。做结构设计的时候最先敲定的是两种材料的搭配边界，钢质部分承担整体结构的刚性支撑，所有需要锁附安装、承受外力磕碰的侧边、端面都采用冷轧钢板折弯成型，折弯处预留的卡扣缺口不需要额外打胶就能和有机玻璃侧面板完成预定位，最后用端面的四颗小规格螺丝完成最终锁紧，装配的时候不需要复杂工装，徒手就能完成拆装，后期维护内部元件的时候不用完全拆解整个壳体，只需要拧下对应端面的螺丝就能抽出内部的安装托架。

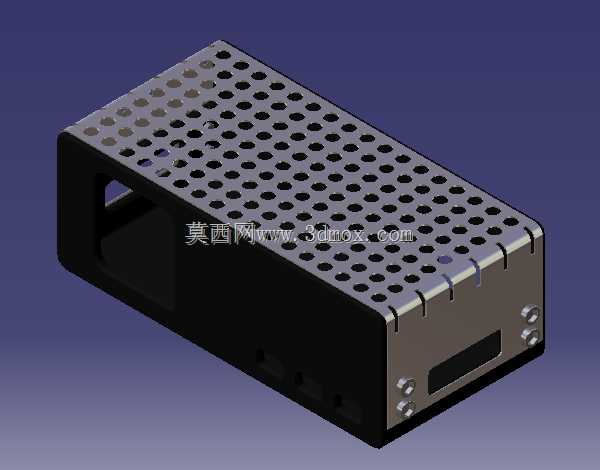

　　顶面的冲孔排布没有采用等距满铺的偷懒做法，靠近侧边安装位的孔位特意做了间距加密，中间区域的孔距适当放宽，既保证了整体通风面积达到散热计算要求的35%以上，也避免了孔位过密导致顶面钢板刚性下降，放一些小型调试工具的时候不会出现顶面凹陷变形的问题。有机玻璃部分选用的是半透磨砂材质，不是高透明款，主要是考虑到内部布线如果不够规整，高透明面板会直接暴露内部走线影响观感，半透材质既能隐约看到内部指示灯的工作状态，不用凑近就能判断设备运行是否正常，也能遮挡内部杂乱的布线，整体外观更整洁。

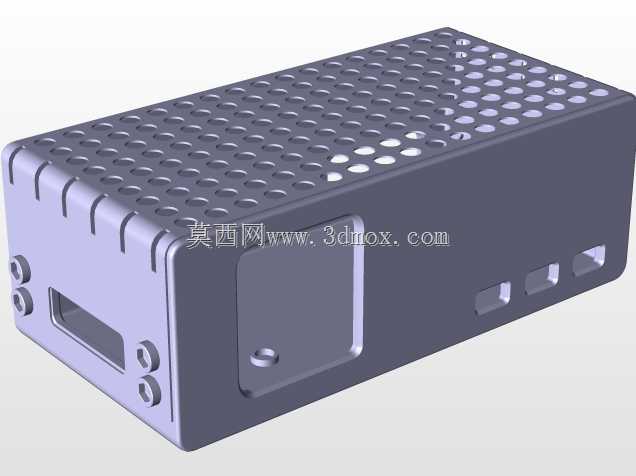

　　安装边界的设计上，壳体底部预留了四个沉头安装孔，既可以用螺丝固定在标准铝型材机架的平面上，也可以粘贴防滑胶垫直接放置在桌面使用，侧边预留的长条形开口是专门为外接接线端子预留的，不用在壳体上额外开孔就能完成电源线、信号线的外接，开口边缘做了卷边处理，不会划伤线材的外绝缘层。壳体内部的安装空间做了分层预留，靠近钢质端面的位置留了10mm的间隙用来放置接线端子排，中间区域的空间可以容纳最大尺寸为120mm*60mm的电路板，顶面和内部元件之间留了8mm的通风间隙，保证空气能顺着冲孔形成对流通道，带走元件工作时产生的热量。

　　实际选型使用的时候要注意，这款壳体的防护等级适合室内干燥的工业环境，不能直接用在有液体喷溅、高湿度的户外场景，钢质部分的表面做了喷塑处理，普通的手指触碰、轻微摩擦不会掉漆，但如果用在有强腐蚀气体的环境中，需要额外做表面防腐处理。两种材料的热膨胀系数差异在设计时已经做了间隙补偿，常温工作环境下不会因为温度变化出现面板拱起、卡扣松脱的问题，连续工作环境温度在-10℃到60℃之间时，结构尺寸稳定性都能满足使用要求。做三维建模的时候，所有折弯处的R角都按照实际钣金加工的最小折弯半径设置，不会出现加工时板材开裂的问题，冲孔的毛刺方向都预留了向内的处理空间，加工后不需要额外做表面去毛刺处理就能直接进行喷塑工序，减少后续加工的工序成本。
