多孔U型铝制钣金连接支架

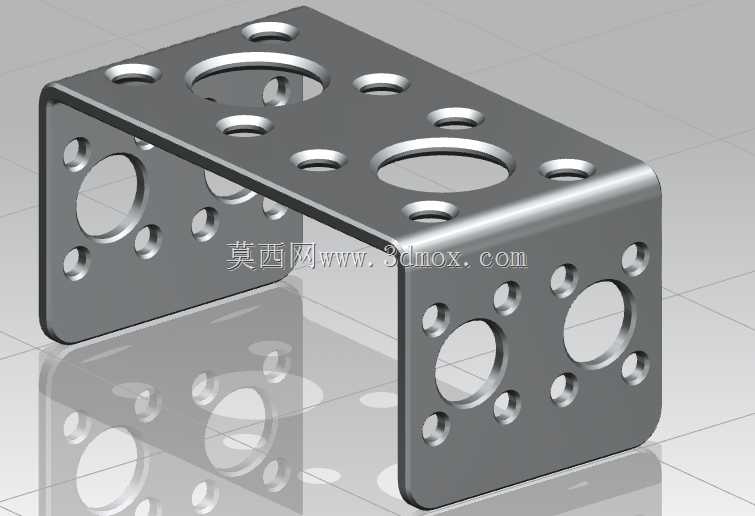

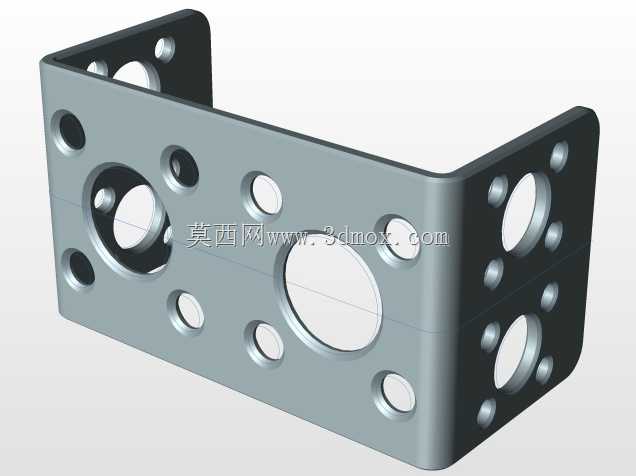

　　这款U型铝制钣金构件，在自动化生产线的型材接驳、小型检测设备的模组固定、桌面级实验装置的层板支撑场景中都有极高的适配性，本质是通过折弯成型的一体化结构，替代传统多件拼接的角码、连接板，减少装配环节的累计误差。从结构设计逻辑来看，整体采用等厚铝板经数控冲压后折弯成型，两个垂直立面与顶面保持90度折弯角，折弯处做了小圆角过渡，既避免应力集中导致的折弯开裂，也能消除安装时的锐边划伤风险。立面与顶面分布的不同孔径通孔，是经过安装场景反复验证的排布：大直径孔位用于走布线缆、穿过输送管路或者作为大规格紧固件的过孔，小直径孔位则对应M3、M4等常用规格的安装螺丝，孔位间距遵循通用铝型材的槽口中心距标准，可直接与欧标2020、3030系列型材的端面或槽位配合，不需要额外加工转接板。

　　在安装边界上，构件的折弯内空尺寸预留了足够的容纳空间，可包覆住型材端部或者小型模组的安装凸台，两个立面的孔位采用对称排布设计，支持正反两个方向安装，当设备内部安装空间局促时，可根据走线方向调整构件朝向，不需要重新设计安装位。材质选用铝合金，是兼顾轻量化与结构强度的选择，相比钢制钣金件，铝件的自重降低60%以上，不会给轻型运动模组带来额外负载，同时表面自然形成的氧化层能满足常规车间环境的防锈需求，不需要额外做喷塑、镀锌等表面处理，减少加工工序周期。

　　实际使用中，这类钣金支架的受力特性需要重点关注：顶面可承受垂直方向的静态负载，两个立面承担水平方向的拉扯与剪切力，由于是一体化折弯结构，相比焊接拼接的支架，不存在焊缝疲劳开裂的隐患，长期受振动的工况下也能保持连接精度。孔位的沉头设计细节，让螺丝安装后头部完全埋入构件表面，不会突出平面干涉其他部件的运动轨迹，在做滑台模组的限位支架安装时，不会因为螺丝突出阻挡滑台的正常行程。

　　设计阶段的折弯工艺预留了合理的回弹补偿量，保证成型后两个立面的平行度公差控制在0.1mm以内，安装时不会出现孔位错位、螺丝无法穿入的问题。不同孔径的搭配也拓展了使用场景，既可以用小螺丝做轻量化的传感器安装固定，也能穿过大直径的定位销做构件之间的精准定位，在小型输送线的侧边导条固定、电控箱内部元件的安装支架、3D打印机的运动模组支撑等场景下，都能直接适配，不需要二次加工修改孔位。构件的边缘都做了去毛刺处理，所有孔位的边缘无翻边，穿线时不会划伤线缆绝缘层，在有电气布线需求的安装场景下，这一细节能大幅降低后期线路破损短路的风险。
