钢制通风散热型盘式制动转子结构

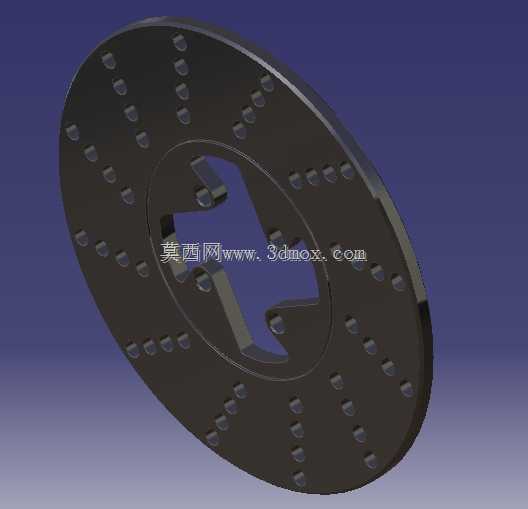

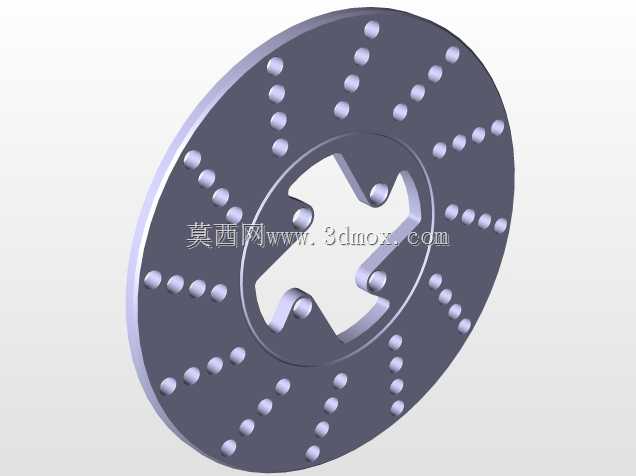

　　这款盘式制动转子采用钢材作为基体材料，是车辆制动系统中直接承担摩擦制动力矩的核心部件，日常在乘用车辆、轻型商用车辆的盘式制动回路中应用广泛，也可适配部分场地作业车辆的轮边制动单元，工作时随车轮同步转动，与制动卡钳的摩擦片配合，通过接触面的滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆减速或驻车的功能。从结构设计来看，该转子采用整体式圆盘构型，中心设置异形花键安装孔，无需额外的轮毂连接转接件，可直接与轮边驱动轴的花键轴头配合，安装时依靠花键的齿侧啮合传递扭矩，同时限制转子相对轴头的周向转动，轴向通过轴头锁紧结构实现定位，安装边界需匹配对应花键参数的轴头尺寸，转子的整体外径需适配对应规格的制动卡钳安装跨距，避免出现卡钳与转子外径干涉、

　　摩擦片接触面积不足的问题。转子的摩擦工作面上均匀排布多组半球形凹坑结构，这类结构并非减重设计，而是在制动过程中为摩擦面提供散热风道，当转子随车轮高速转动时，凹坑结构会带动周边空气形成紊流，加速摩擦产生的热量向周边空气传导，避免连续制动工况下摩擦面温度过高引发的热衰退现象，同时凹坑可以容纳制动过程中摩擦片磨损产生的微小磨屑，减少磨屑在摩擦面之间形成磨粒磨损，延长摩擦片与转子本身的使用寿命。转子的中心安装区域做了局部加厚处理，因为花键啮合位置是扭矩传递的集中受力区，加厚设计可以提升花键齿的结构强度，承受紧急制动时的瞬时大扭矩冲击，避免花键齿出现剪切断裂、塑性变形等失效问题，从中心区域向外延伸的摩擦盘面采用等厚度设计，

　　保证两侧摩擦面的平行度公差，避免制动时出现踏板抖动、制动力输出不均的问题。在实际选型适配过程中，需要确认转子的安装花键模数、齿数与轴头完全匹配，同时确认转子的总厚度符合卡钳的活塞行程范围，若转子厚度超出卡钳允许的最大间隙，会出现卡钳装配后拖滞摩擦的问题，若厚度过小则会导致活塞伸出量过大，制动踏板行程变长，影响制动脚感与响应速度。这类钢制转子的摩擦面在加工时需要保证足够的平面度与表面粗糙度，表面过于粗糙会加快摩擦片的初期磨损，过于光滑则会导致初期制动摩擦系数不足，需要经过一定里程的磨合才能达到最佳制动效果。转子边缘做了小倒角处理，避免装配过程中边缘锐角划伤操作人员，同时减少高速转动时的边缘风阻与气流啸叫。

　　在连续下坡这类需要长时间制动的工况下，该转子表面的凹坑结构相比同尺寸的光面制动盘，散热效率可提升约两成，能够有效降低摩擦面的峰值温度，减少热膨胀带来的制动踏板行程变化，保证制动力输出的线性度。设计过程中需要对转子做动平衡校核，因为转子随车轮高速转动，若存在较大的不平衡量，会在高速行驶制动时引发方向盘抖动、车身共振等问题，通常会在转子的非摩擦面设置去重区域，通过铣削去除多余材料实现动平衡达标。
