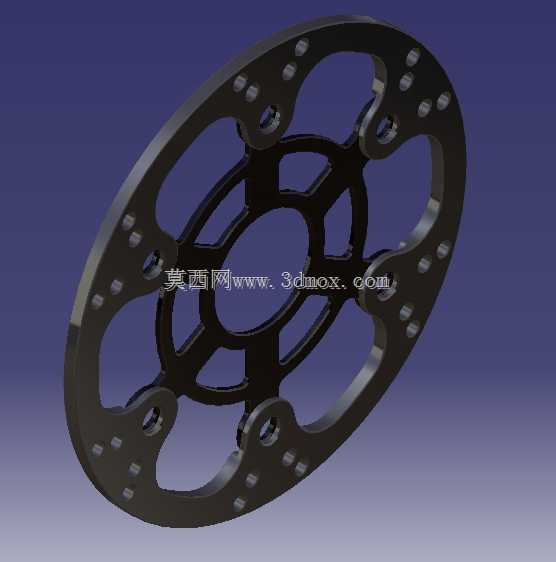

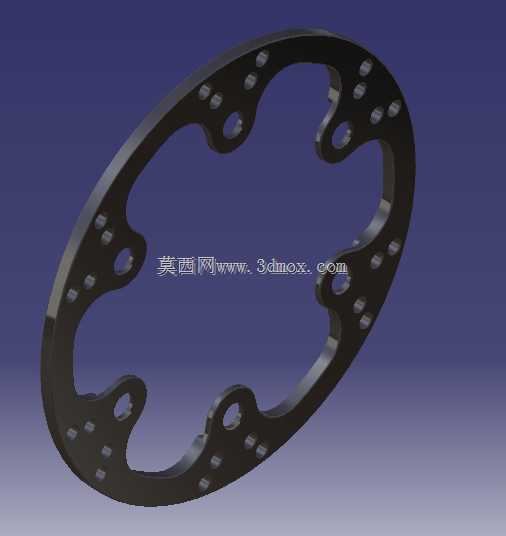

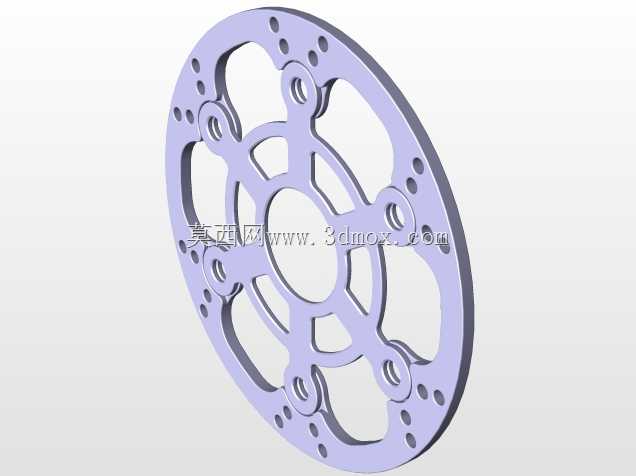

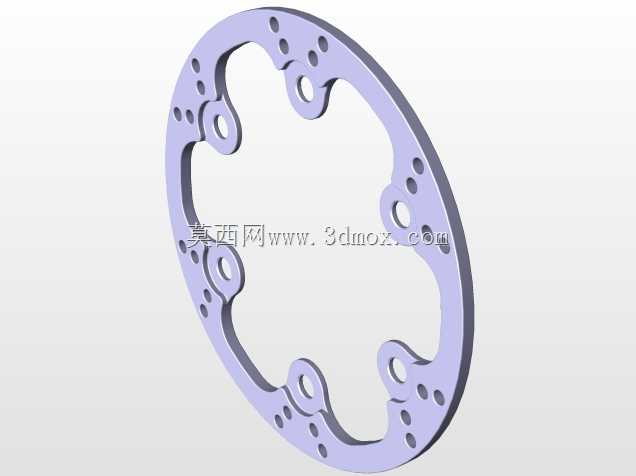

钢制镂空通风型盘式制动转子结构

　　在机动车制动系统的实际选型与结构匹配工作中，盘式制动转子是直接决定制动效能、热稳定性与连续制动可靠性的核心执行部件，这套钢制镂空结构的制动转子，主要面向两轮机动车、轻型全地形车以及小型低速电动车辆的盘式制动系统配套使用，安装位置对应车轮轮毂侧的制动卡钳工作区间，工作时随车轮同步转动，卡钳夹紧转子两侧摩擦面产生制动力矩，实现车辆减速与驻车动作。从实际工况适配角度看，这类带多组镂空减重与通风槽结构的制动转子，相比实心同尺寸制动盘，在连续制动工况下的散热效率提升十分明显，能够有效降低长下坡、频繁制动场景下的热衰退风险，避免摩擦系数骤降带来的制动距离拉长问题。设计阶段首先围绕安装边界做了适配考量，

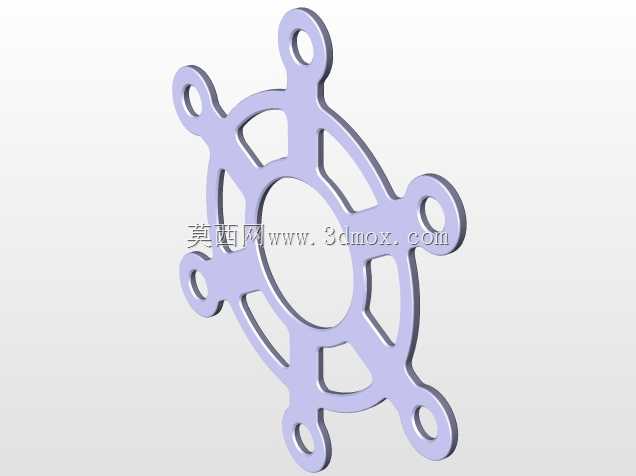

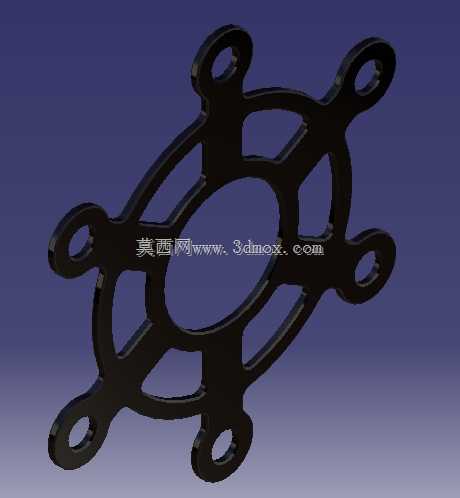

　　转子中心的定位孔与周边周向均匀分布的安装孔位，完全匹配对应轮毂的安装螺栓分布圆尺寸，安装时无需额外做转接法兰加工，可直接通过螺栓锁紧在轮毂安装面上，保证转动时的同轴度，避免高速转动下出现制动抖动、偏磨的问题。转子的摩擦工作面做了平整化处理，平面度公差控制在制动系统要求的合理区间内，保证卡钳摩擦片与盘面能够完全贴合，不会出现局部接触导致的制动力矩波动、摩擦片异常磨损问题。周向分布的多组弧形镂空结构，一方面是在保证结构强度的前提下尽可能降低转子自身重量，减少车轮端的簧下质量，提升车辆行驶时的悬挂响应表现，另一方面这些镂空槽在转子随车轮转动时能够带动周边空气形成定向气流，持续带走制动摩擦产生的热量，同时镂空结构也能够在摩擦片与盘面接触时，

　　及时排出摩擦产生的磨屑，避免磨屑夹在摩擦副之间造成盘面划伤、制动异响的问题。转子的材料选用钢材，是综合考虑了制动工况下的强度需求、耐磨性能与加工成本的结果，钢材的抗热变形能力足够应对轻型车辆制动时的温度区间，不会在常规制动温升下出现翘曲变形，同时材料的摩擦特性匹配常规的半金属、陶瓷类制动摩擦片，能够保证稳定的摩擦系数输出。从结构强度校核的角度，设计时针对制动时的最大制动力矩做了受力仿真，镂空之间的连接筋条厚度、分布位置都经过受力优化，既不会因为过度镂空导致转子在紧急制动的大扭矩下出现开裂、变形，也不会因为结构过于冗余导致重量超标、散热性能下降。转子的外缘做了小尺寸的倒角处理，避免安装过程中边缘锐边划伤操作人员，

　　同时也能够减少转动过程中的空气紊流带来的风噪。在实际配套选型时，需要注意该转子的厚度尺寸要匹配对应卡钳的摩擦片间隙范围，安装孔的数量、分布圆直径要与轮毂安装面完全对应，避免出现安装错位的问题；日常使用中，这类镂空结构的转子需要定期清理镂空槽内积存的泥沙、磨屑，避免硬质颗粒在制动时挤压摩擦面造成盘面损伤，当盘面磨损到极限厚度时需要及时更换，避免结构强度不足引发制动失效。不同于重型车辆使用的大尺寸通风制动盘，这类中小型钢制镂空制动转子的结构更紧凑，安装占用空间更小，适配的车型范围更广，在轻型代步车辆、休闲越野车辆的制动系统升级、原厂配套替换场景中都有很高的适配性，建模过程中对安装孔位的位置度、摩擦面的平面度、连接筋的受力过渡圆角都做了精准还原，能够直接用于制动系统的装配干涉校验、运动仿真以及后续的加工工艺编制工作，结构上没有复杂的异形曲面，常规的铣削加工工艺就可以完成成品制造，加工时需要注意控制热处理后的变形量，保证最终成品的形位公差满足装配使用要求。
