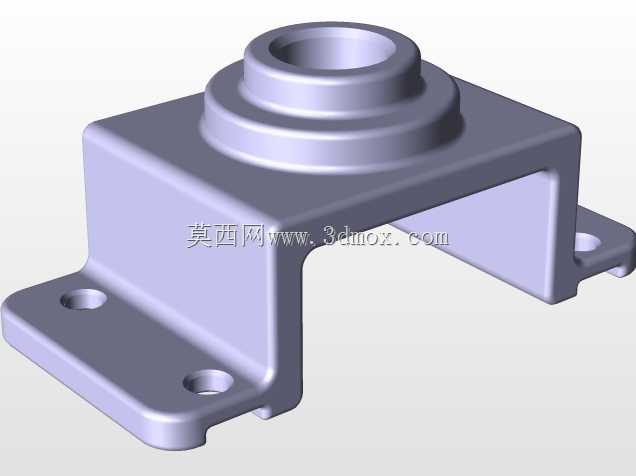

黑色钢制带安装座轴系支撑支架结构

　　这类带双侧翼板安装位的轴套支撑支架，在轻工输送线、小型自动化装配工位的从动辊轴支撑场景中十分常见，日常产线运维里经常能碰到同结构的替换件，核心作用是为穿入中心轴孔的回转件提供稳定的径向支撑，同时通过底部的安装面完成与设备机架的刚性固定，避免回转部件运行时出现径向跳动、轴向窜动的问题。从结构设计逻辑来看，主体采用U型下沉式的腔体结构，上方集成阶梯式轴套座，这种设计一方面能缩短中心轴的悬臂长度，提升轴系运行的稳定性，另一方面下沉的腔体可以预留出轴端连接件、密封件的安装空间，避免支架本体与轴上的锁紧螺母、挡圈等零件发生运动干涉。两侧向外延伸的安装翼板上开设有沉头安装孔，孔位做了锪平处理，能够让内六角螺栓的头部完全沉入孔内，

　　不会突出安装面影响支架与机架的贴合精度，翼板与主体立壁之间做了圆弧过渡处理，没有尖锐的应力集中棱角，能承受设备启停、负载波动时产生的交变弯矩，避免长期受力后在连接处出现开裂问题。中心的阶梯轴孔采用同轴度公差设计，不同直径的孔段分别适配不同规格的轴径、轴承外圈或者轴套，孔壁的厚度经过受力核算，在常规的径向负载下不会出现形变，轴孔上端的凸缘结构额外增加了孔段的配合长度，提升了与轴套或者轴承的接触面积，让支撑受力更加均匀。材质选用黑色钢材，表面做了发黑处理，具备基础的防锈能力，同时钢材的刚性足以应对多数轻载工业场景的支撑需求，不需要额外做表面喷涂就能满足一般车间的使用环境要求。安装边界方面，两侧翼板的安装孔中心距、支架整体的高度、

　　中心轴孔的中心高都适配常规的小型输送线、非标自动化设备的型材机架安装尺寸，不需要额外做转接板就能直接固定在4040或者5050规格的工业铝型材台面上，也可以通过螺栓固定在钢制焊接机架的预留安装面上。实际使用中，这类支架通常成对布置在辊轴、传动轴的两端，安装时需要先校准两端支架轴孔的同轴度，避免轴穿入后出现别劲的问题，锁紧安装螺栓时要按照对角顺序逐步拧紧，保证支架底面与安装面完全贴合，不会出现局部翘起的情况。支架的U型腔体下方预留了足够的空间，方便后期运维时拆卸轴端的紧固件，也能容纳少量的润滑脂溢出，不会因为积污影响轴件的转动。和常见的立式轴承座相比，这种一体式的支架结构集成了安装底座与支撑轴套，不需要额外搭配转接件，

　　整体结构更加紧凑，占用的安装空间更小，适合安装位置局促、负载不大的传动场景，在小型皮带输送机、物料分拣工位的挡停机构、工装板定位机构的转轴支撑上都能适配。设计时特意将安装翼板的底面与轴孔的中心高做了严格的尺寸公差控制，保证安装后轴的中心高度与设计值一致，不会出现两端高度差导致的轴倾斜问题，翼板上的安装孔采用长圆孔与圆孔搭配的形式？不对，从模型来看是两个圆形沉孔，孔位的位置度公差控制在合理范围内，能适配机架上预留的安装孔位偏差，降低现场安装的对位难度。整体结构没有多余的冗余设计，所有的结构特征都服务于支撑与安装的核心功能，没有复杂的曲面或者特殊加工特征，采用常规的铣削、钻孔工艺就能完成加工，加工成本较低，适合批量生产作为设备的标准配件使用。在长期运行的场景下，这种钢制支架的抗形变能力优于铸铝或者塑料材质的同类支撑件，即使受到偶尔的意外碰撞也不容易出现断裂或者变形，能降低设备的运维更换频率。
