钢制铰接式安装固定支撑支架结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:422626
  • 钢制铰接式安装固定支撑支架结构
  • 钢制铰接式安装固定支撑支架结构
  • 钢制铰接式安装固定支撑支架结构

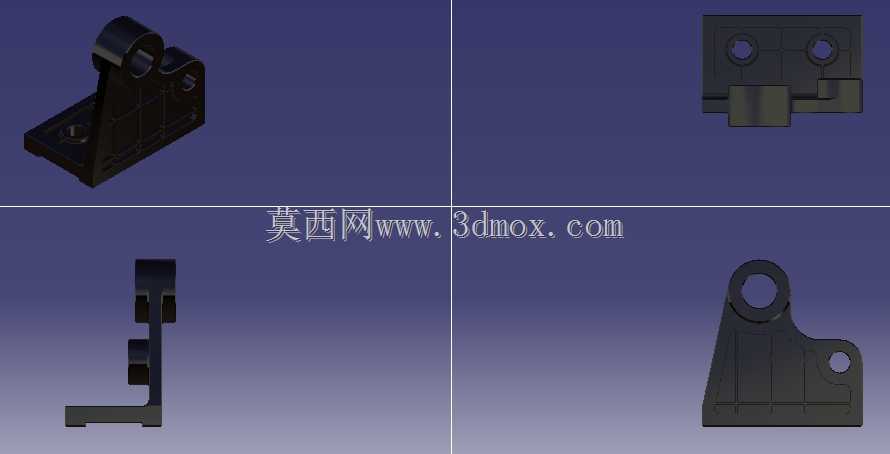

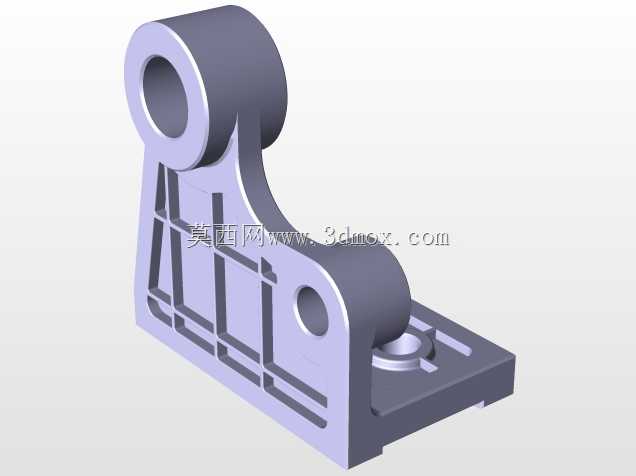

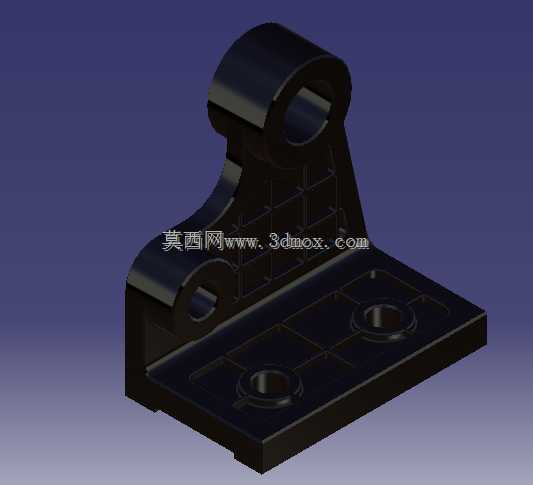

  日常做设备结构布局时,这类带铰接孔的钢制支架往往是连接固定基座与活动执行部件的核心衔接件,在轻工输送线、小型工装夹具台、非标自动化单机的摆臂机构里应用极广,不少需要做小角度往复摆动的从动组件,都会靠这类支架完成转动副的承载与基座端的刚性固定。从实际使用场景来看,这类支架的底座直接贴合设备安装基面,通过底座上的两个沉头安装孔完成与型材框架或钢板机台的锁附,沉孔设计可以让螺栓头完全没入安装面,不会出现凸起干涉摆臂转动轨迹的问题,底座表面做了网格状的加强筋布局,不是整块实心钢板铣削,在保证底座平面刚性的前提下,能有效降低零件整体重量,减少材料浪费,同时筋条的走向刚好对应上部铰接座的受力传导路径,

  摆臂传递过来的径向载荷会顺着筋条分散到整个底座安装面,不会出现局部应力集中导致的底座变形。上部的两个同轴铰接孔是核心功能位,大直径的主铰接孔用来穿装摆臂的转轴,孔的轴向长度做了加宽处理,能提升转轴配合的接触面积,降低单位面积的承压,减少长期摆动带来的孔壁磨损,下方的小直径铰接孔是辅助限位或者气弹簧、连杆的连接位,两个孔的中心距是设计时的核心尺寸,直接决定了配套摆臂的摆动行程与力臂长度,做建模时需要严格控制两孔的同轴度与中心距公差,否则装配时会出现转轴卡滞、连杆别劲的问题。设计这类支架的时候,首先要确认安装边界:底座的长宽尺寸要匹配安装位置的型材槽距或者机台预留的安装孔位,两个安装孔的中心距要对应标准螺栓的排布间距,

  避免现场安装时出现孔位对不上的问题;上部铰接座的高度要根据摆臂的摆动最低点高度来定,要预留足够的摆动间隙,保证摆臂在全行程转动时不会和底座安装面发生磕碰。材质选用黑色钢材,一般是Q235钢板焊接或者整体铸钢后做发黑处理,表面的黑色氧化层能起到基础的防锈作用,适合车间常规工况使用,不需要额外做喷涂处理就能满足使用要求。从结构受力角度考虑,铰接座与底座连接的过渡位置做了圆弧过渡,没有直角尖角,避免热处理或者受力时出现应力开裂的问题,铰接孔的两端可以根据实际使用需求加装铜套或者滚动轴承,降低转动摩擦阻力,提升部件的使用寿命。做三维建模时,要先从底座安装面开始绘制草图,确定两个安装孔的位置与底座整体轮廓,再向上拉伸筋条与铰接座结构,

  优先保证铰接孔的轴线与底座安装面的垂直度,否则转轴装上去之后会出现倾斜,导致摆臂转动时出现端面摩擦,额外增加驱动负载。这类支架的承载能力主要取决于铰接孔的壁厚与底座筋条的厚度,设计时要根据所支撑摆臂的重量、末端负载的大小来调整壁厚参数,常规轻载工况下,铰接孔壁厚保持在8-12mm即可满足使用要求,如果是重载冲击工况,需要适当加厚壁厚,同时在铰接孔外侧增加加强筋,提升孔座的抗变形能力。实际装配时,要先把支架固定在安装基面上,打表检测铰接孔的轴线水平度或者垂直度,确认位置精度达标之后再穿装转轴与摆臂组件,后续维护时只需要定期检查铰接孔的磨损情况与底座螺栓的紧固状态即可,整体结构简单可靠,没有复杂的异形结构,加工难度低,不管是铣削加工还是铸造成型都能快速实现量产,是机械结构里非常典型的一类支撑衔接零件。
