黑色钢制丝杠支撑固定支架结构

　　在各类直线传动模组、线性滑台、非标自动化输送设备的结构搭建中，丝杠的径向约束与轴向定位精度，直接决定整套传动系统的运行平稳性与重复定位精度，这款黑色钢制丝杠支架，正是针对中载丝杠传动场景设计的专用支撑固定构件。从实际安装适配场景来看，该支架主要承担丝杠端部的径向承载与轴向限位作用，可适配直径区间在20-35mm的常规轧制或研磨丝杠，既可以用在水平布置的直线传动单元中抵消丝杠自重带来的径向挠度，也可在垂直安装的丝杠升降结构中承担轴向载荷传递，避免丝杠运行过程中出现甩动、窜动问题，常见应用场景涵盖小型数控滑台、自动化点胶设备的传动模组、包装机械的进给机构、工装夹具的位移调节单元等，是直线传动系统中不可或缺的基础支撑部件。

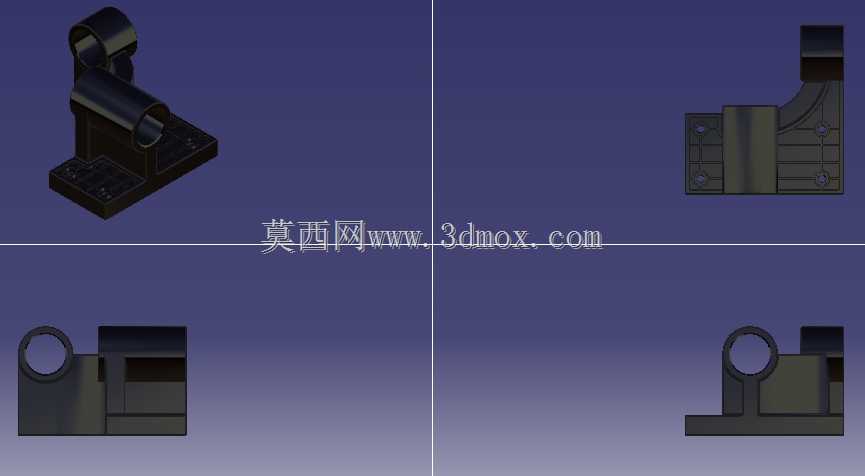

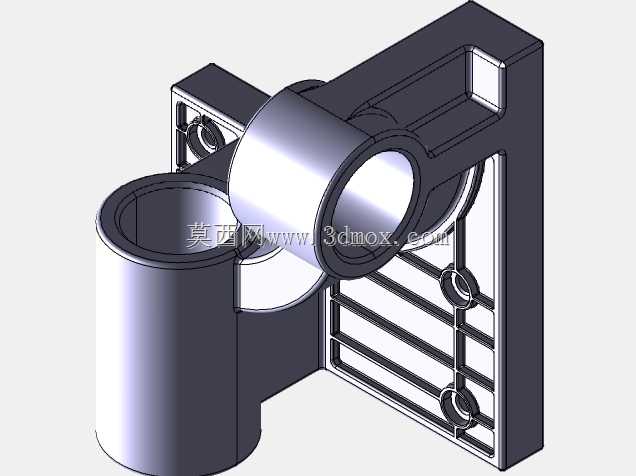

　　从结构设计思路来看，这款支架采用一体化底板加双同轴抱箍的结构形式，没有采用拼接式的分体设计，从根源上避免了拼接装配带来的同轴度误差。底板部分设置了四个沉头安装孔，孔位按照标准安装间距排布，可直接通过内六角螺栓固定在设备的铝型材安装面或者钢制安装平台上，沉头孔的设计可以保证螺栓安装后头部不突出底板平面，不会出现安装干涉问题；底板表面做了加强筋结构设计，在抱箍与底板的连接位置设置了三角加强肋，能够在不增加整体壁厚的前提下大幅提升结构刚性，避免丝杠在承受径向载荷时支架出现形变偏移。上方的两个同轴抱箍为整圆式抱紧结构，相比单侧开口的抱箍结构，整圆结构的抱紧力分布更均匀，对丝杠轴套的约束更稳定，抱箍的内孔加工精度控制在H7级公差范围内，能够与标准丝杠支撑轴承的外圈实现过渡配合，保证装配后轴承不会出现外圈跑圈的问题。

　　从安装边界与尺寸适配角度来说，这款支架的底板长度控制在120mm左右，宽度为80mm，整体安装高度（从底板底面到抱箍中心的高度）为65mm，属于中等规格的丝杠支撑座，在进行设备结构布局时，需要预留出至少130mm*90mm的安装平面空间，同时要保证安装平面的平面度公差不超过0.05mm，避免支架安装后出现倾斜导致抱箍内孔轴线与丝杠运行轴线不同轴，加剧丝杠和轴承的磨损。抱箍的轴向总长度为45mm，两个抱箍之间预留了15mm的间隙，这个间隙可以用来容纳丝杠端部的锁紧螺母或者联轴器的连接端，不需要额外调整支架的安装位置就能完成端部配件的装配，适配性更强。材质选用黑色碳素结构钢加工，整体做了发黑处理，既能够提升表面防锈能力，也不会像喷漆处理那样出现涂层厚度不均影响装配精度的问题，材料本身的抗拉强度和刚性完全能够满足中载传动场景的载荷需求，在额定载荷下长期运行不会出现结构蠕变问题。

　　在实际选型使用过程中，需要注意该支架的抱箍内孔为固定尺寸，选型前需要确认所配丝杠支撑轴承的外圈直径与抱箍内孔尺寸匹配，同时要保证支架安装时两个同轴抱箍的轴线与丝杠的运动轴线重合度误差不超过0.02mm/m，否则会大幅增加丝杠的转动阻力，加剧支撑轴承的磨损，严重时甚至会导致丝杠出现弯曲变形。相比常见的单抱箍丝杠支撑座，这款双抱箍结构的支撑跨距更大，对丝杠的径向约束能力更强，在丝杠转速不超过3000rpm的中低速传动场景下，能够有效降低丝杠运行时的径向跳动量，提升整套传动系统的运行稳定性。支架的底板安装孔采用长圆孔与圆孔组合的形式？不对，仔细看模型的底板安装位是四个定位孔，其中两个孔位预留了微小的调整余量，安装时可以先轻微调整支架的位置，保证同轴度达标后再完全锁紧固定螺栓，降低了现场安装调试的难度。另外，支架的所有棱边都做了倒角处理，没有尖锐的加工毛刺，既能够避免装配过程中划伤操作人员，也不会在安装轴承时因为锐边刮伤轴承外圈的配合面，影响装配精度。
