钢制丝杠支撑固定支架结构设计

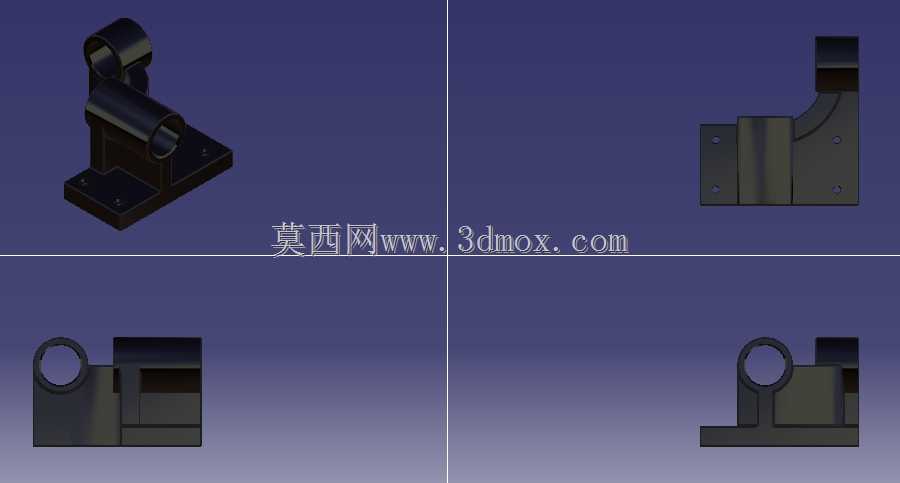

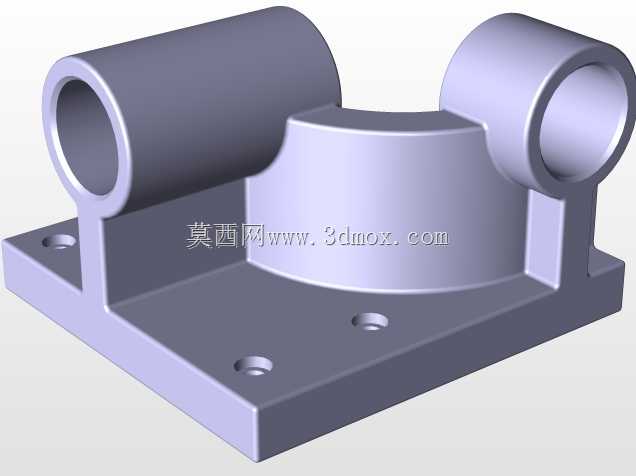

　　在各类直线传动机构的布设场景中，丝杠架是承担丝杠径向支撑、约束传动副窜动的核心基础零件，常见于非标自动化输送线、小型专用加工设备、工装夹具进给单元、包装机械的直线调节模组等场景，但凡用到丝杠传动实现直线位移的工位，基本都需要配套对应的支撑支架来保障传动精度与运行稳定性。这款钢制丝杠支架采用一体化L型基座搭配双同轴套筒支撑的结构形式，底部为带安装沉孔的矩形安装板，沉孔设计可让内六角螺栓安装后头部完全沉入板面，不会突出安装面干涉其他部件运动，四个安装孔的孔位排布遵循常规安装基准的公差要求，孔间距预留了足够的调整余量，适配多数通用安装平台的孔位布局，安装时可通过螺栓将基座牢牢固定在设备的安装基准面上，基座底部做了平面度处理，

　　贴合安装面后不会出现翘曲虚位，保障支撑结构的刚性。上部的两个同轴套筒结构是直接与丝杠配合的部位，套筒内孔的同轴度是设计时的核心管控指标，两个套筒保持同轴布设，可对丝杠形成两点支撑，相比单套筒支撑能大幅降低丝杠运行时的径向跳动，尤其在丝杠行程较长、负载存在径向偏载的场景下，双支撑结构能有效减少丝杠的挠曲变形，延长丝杠副的使用寿命。套筒与基座之间设置了加强筋结构，筋板从套筒外壁一直延伸到基座立板与底板的交接位置，可抵消丝杠传动时传递到支撑部位的倾覆力矩，避免长期受载后套筒与基座连接部位出现应力开裂，筋板的厚度根据常规传动负载做了匹配设计，在保障结构强度的同时不会过度增加零件整体重量，也不会占用过多周边安装空间。从安装边界来看，

　　这款支架的整体外轮廓尺寸适配直径20-30mm区间的常规传动丝杠，套筒内孔可根据实际需求加装铜套或者直线轴承，直接支撑光杠类零件也可直接使用，基座的高度设计让丝杠安装后中心高与多数常规伺服电机、联轴器的输出轴中心高匹配，不需要额外加装调整垫片就能完成传动链的同轴对接，减少现场安装调试的工作量。设计时充分考虑了钢制零件的加工工艺性，整体结构没有过于复杂的异形曲面，采用常规铣削、钻削、镗削工艺即可完成加工，不需要特殊的定制刀具，黑色钢材的表面处理可根据使用场景选择发黑、喷塑或者镀锌，应对不同工况下的防锈、耐磨需求，在有切削液、少量粉尘的车间环境中使用也能保持足够的结构稳定性。实际应用中，这类支架往往成对使用，分别布置在丝杠的两端，

　　一端作为固定端搭配轴承座约束丝杠的轴向窜动，另一端作为支撑端允许丝杠受热后有微量的伸长余量，这款双套筒结构的支架也可单独用在丝杠的中间位置作为辅助支撑，当丝杠长度超过直径的30倍时，增加中间辅助支撑可大幅降低丝杠的临界转速限制，提升传动系统的最高运行速度，避免高速运行时丝杠出现共振。在工装夹具的调节工位中，这款支架也可用来支撑调节螺杆，通过转动螺杆带动夹具的活动夹块实现工件的夹紧与松开，支架的刚性足够承受夹紧时的反作用力，不会因为夹紧力过大出现支架变形导致夹紧失效。结构设计时特意在基座立板与套筒的交接位置做了圆角过渡，避免应力集中，所有外露的棱边都做了倒角处理，安装时不会划伤操作人员，也不会刮破周边布设的线缆、气管等辅件。套筒的长度经过优化，既保证了与丝杠或者配套轴套的接触长度足够提供稳定支撑，又不会过长导致与丝杠螺母的运动行程发生干涉，螺母运行到靠近支架的极限位置时，不会与支架端面发生碰撞，可最大化利用丝杠的有效行程。
