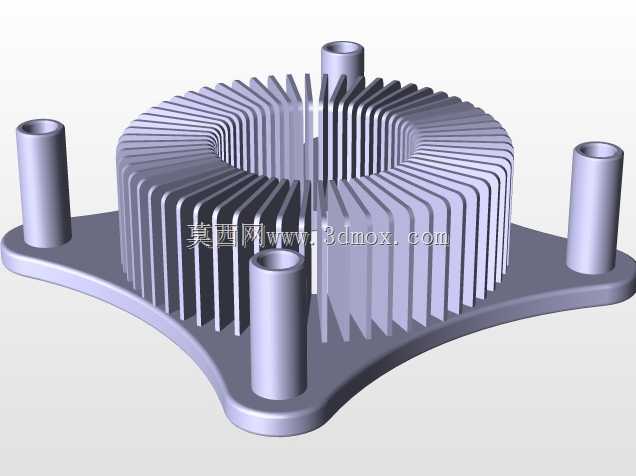

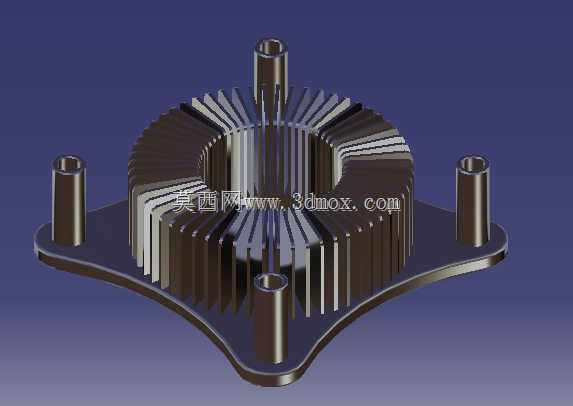

带安装柱铝制环形鳍片散热结构

　　这款铝制散热结构主要面向小功率发热电子元器件的被动散热场景，常见于工控板卡局部散热、小型电源模块散热、车载电子控制单元辅助散热等工况，依靠铝材质本身的高导热特性，搭配环形放射状鳍片结构完成热量的自然对流交换，不需要额外搭配散热风扇即可满足常规工况下的散热需求，能有效降低元器件工作温度，避免因积热导致的性能衰减、寿命缩短问题。从结构设计来看，核心导热区域为中间的环形接触面，这个面会直接贴合发热元器件的表面，接触面做了平整化处理，能减少接触热阻，让发热源的热量快速传导到整个散热基体上。外围的放射状鳍片采用等间距排布设计，每一片鳍片的厚度均匀，相邻鳍片之间的流道没有突兀的弯折结构，能让冷热空气在自然对流过程中顺畅流通，

　　不会出现气流滞止的死角，最大化利用鳍片的散热面积。四个安装柱分布在三角状安装底板的三个端点及侧边位置，安装柱为中空带台阶的结构，既可以通过螺丝穿过柱体完成散热件与PCB板或者设备壳体的固定，中空结构也能在一定程度上减少整体重量，同时安装柱的高度经过匹配设计，固定后核心散热接触面能刚好压合在发热元器件表面，不会出现压合过紧损伤元器件、或者间隙过大增加接触热阻的问题。安装底板的边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员或者周边线路，也能减少应力集中，提升结构的抗形变能力。整个散热件采用一体成型的加工思路，鳍片与基体、安装柱与底板之间没有拼接缝隙，不存在拼接带来的附加热阻，热量传导路径更顺畅。从安装边界来看，

　　三角状的底板轮廓占用的安装空间更小，相比同散热面积的方形散热器，能适配安装空间更局促的板卡布局，四个安装柱的孔位间距符合常规小功率电子元器件的安装孔位标准，不需要额外对安装板进行打孔改造就能直接适配。鳍片的高度经过优化，在保证足够散热面积的前提下，整体高度控制在较低范围，不会和板卡上其他较高的元器件产生干涉，适配紧凑型电子设备的内部空间布局。在实际选型使用时，需要注意核心接触面的平整度公差，安装时可以在接触面之间涂覆薄薄一层导热硅脂，进一步填充微观层面的接触间隙，降低接触热阻；安装螺丝的锁紧扭矩要控制在合理范围，避免扭矩过大导致安装柱断裂、或者底板形变翘曲，影响接触面的贴合效果。这款散热结构的鳍片排布方向没有严格的安装方向要求，

　　不管设备内部的自然对流方向是竖向还是横向，放射状的鳍片都能保证有足够的流道供空气流通，不会因为安装方向问题导致散热效率大幅下降，适配不同安装姿态的设备使用场景。铝材质的选择也兼顾了导热性能和重量控制，相比铜质散热器重量更轻、成本更低，完全能满足小功率发热元器件的散热负荷要求，在常规室温环境下，能将持续工作的发热元器件温度控制在合理工作区间内，保障电子设备长期稳定运行。
