铝制针柱式带安装柱散热结构件

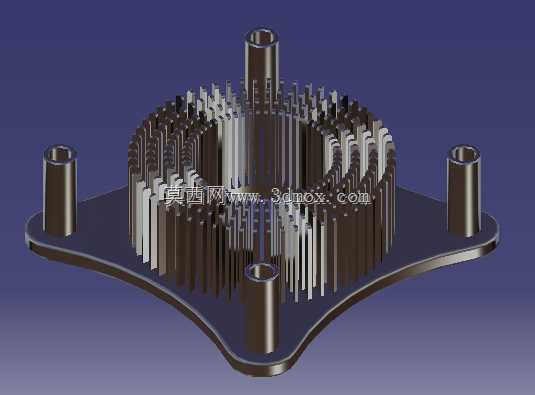

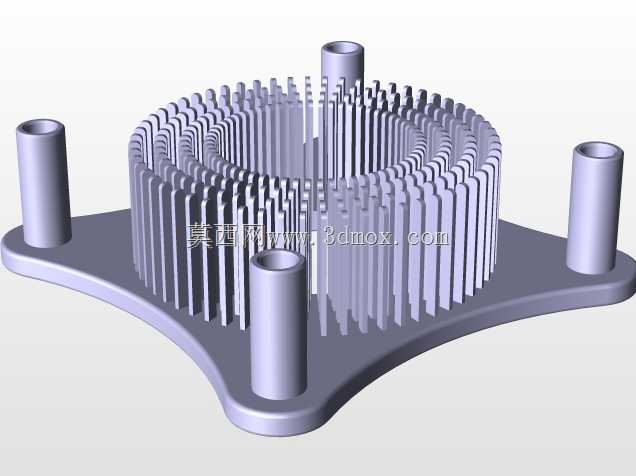

　　这款铝制散热结构件，核心采用针柱式鳍片阵列布局，区别于传统片状鳍片的设计，针柱结构能在有限的立体空间内最大化拓展散热接触面积，同时让流经鳍片间隙的冷却气流形成多维度紊流，避免片状鳍片易出现的气流边界层增厚、换热效率衰减的问题，适配自然对流与强制风冷两类散热场景。底座采用带圆角的四边形安装板设计，四个角位分别设置一体化成型的中空安装柱，安装柱的内孔可直接穿装固定螺丝，柱体高度经过匹配计算，既保证安装时散热底座与发热元件表面的贴合间隙可控，也能避免固定螺丝锁附时压损鳍片阵列，安装板的边缘做了圆弧过渡处理，去除锐边毛刺，既符合装配时的操作安全要求，也能减少应力集中，提升结构件在长期温度循环下的结构稳定性。

　　从实际应用场景来看，这类散热结构件可覆盖中小功率发热电子元件的散热需求，包括工业控制板卡上的功率模块、小型伺服驱动器的发热端、嵌入式工控主机的核心处理器、LED照明模组的热源部位等，铝材质本身的导热系数能保证热量从发热接触面快速传导至整个鳍片阵列，相比铜质散热件，铝材质的重量更轻，加工成型难度更低，批量生产时的成本可控性更强，同时表面无需额外做防锈处理，在常规工业环境下的耐氧化表现足以满足长期使用要求。

　　设计过程中，鳍片的排布密度经过热仿真迭代验证，针柱的直径、相邻针柱的间隙、针柱的高度三者做了参数匹配：间隙过小会导致风阻过大，强制风冷场景下风扇的风压需求陡增，自然对流场景下热空气难以顺利排出形成热堆积；间隙过大则会浪费立体空间，无法在限定安装尺寸内达到目标散热功率。四个安装柱的位置度公差控制在合理范围内，保证与设备端的安装孔位精准适配，安装柱的端面做了平面度处理，锁附时不会出现偏斜导致散热底座与发热面贴合不严的问题。底座与鳍片、安装柱采用一体化成型结构，避免了拼接式散热件存在的接触热阻问题，热量从底座传导至鳍片的路径无额外界面损耗，能最大化发挥材料的导热性能。

　　安装边界方面，这款散热件的整体外轮廓适配多数紧凑型设备的内部安装空间，四边形底座的安装孔距符合通用的电子元件安装孔位规范，不需要额外设计转接板即可直接装配，安装柱的中空内径适配常规规格的机械固定螺丝，锁附扭矩范围经过验证，不会出现柱体开裂或者滑牙的问题。鳍片阵列的高度控制在合理区间，不会与设备内部的其他元器件产生空间干涉，针柱的顶端做了微小的圆角处理，避免装配过程中剐蹭周边的线路或者板卡元件。在实际选型匹配时，可根据发热元件的热功耗、允许的最高温升、设备内部的气流组织形式，评估该散热件的适配性，自然对流场景下，针柱结构的烟囱效应能带动热空气持续从鳍片间隙向上流动，带走热量；强制风冷场景下，多方向的针柱间隙对气流方向的敏感度更低，不管是轴向进风还是侧向进风，都能形成有效的热交换，相比定向排布的片状鳍片，对设备内部风道的适配性更强。

　　从结构可靠性角度看，一体化铝制结构的抗振动性能表现优异，在有振动冲击的工业设备场景下，不会出现鳍片脱落、拼接部位松脱的问题，长期高低温循环工作时，各部位的热膨胀系数一致，不会产生额外的结构内应力，使用寿命更长。底座与发热元件接触的平面经过精加工处理，平面度满足导热介质填充的要求，只需要涂覆薄层导热硅脂或者加装导热垫片，即可保证低热阻的热量传递路径，避免因接触面不平整导致的局部热点问题。
