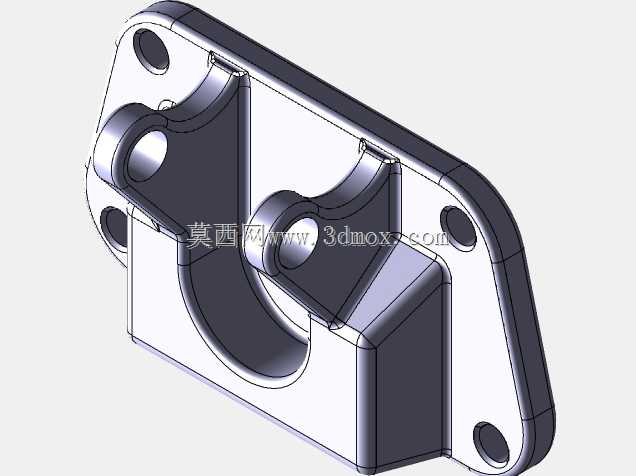

钢制法兰安装式限位支撑支架结构

　　在工业传动、管线布设以及小型功能模组的装配场景里，这类带弧形抱合腔的钢制支架往往承担着核心的定位与承载作用，不同于普通的平板式安装座，它的结构设计完全围绕被支撑件的固定需求展开，没有多余的冗余结构。从实际装配场景来看，这类支架常被用在气动管路的阀组固定、小型液压元件的安装定位，或是输送设备侧边的导向轴支撑工位，安装基面的四个沉头孔完全匹配通用的螺栓安装规格，孔位的分布间距参考了常规设备安装面板的通用孔距标准，不需要额外做安装面的二次打孔适配，能直接通过内六角螺栓固定在设备的型材基座或者钢板安装面上，沉头孔的深度设计刚好能让螺栓头完全没入安装面以下，不会在支架底部形成凸起，保证安装后支架基面和安装面板完全贴合，避免长期受载后出现应力集中导致的支架变形。

　　支架主体的弧形抱合腔是整个结构的功能核心，腔体内壁的弧度完全匹配被支撑圆柱类零件的外轮廓，接触面积能达到被支撑件外圆面的三分之二以上，相比半圆弧的抱箍结构，这种一体式的弧形腔能提供更大的接触摩擦力，同时在腔体两侧设置的内凹卡位结构，能卡住被支撑件上自带的定位凸台，防止被支撑件在轴向出现窜动，也能避免设备运行过程中产生的振动导致被支撑件发生周向转动。很多现场装配的场景里，工人不需要额外加装定位销，只需要通过腔体的卡位结构就能完成预装定位，大幅缩短装配时的对位时间。

　　从结构强度设计的角度来看，支架的底座和上部支撑腔体之间采用了大圆角过渡，没有尖锐的应力集中棱角，材料选用常规的结构钢，完全能满足常规工业场景下的静载与小幅动载需求，不需要做额外的加强筋设计——因为整个支撑腔体和底座是一体式的结构，侧壁的厚度从底座到腔体顶部保持了均匀的壁厚，在保证整体强度的同时，也控制了零件的整体重量，不会给安装基面带来额外的负载。支架的整体安装边界控制得十分紧凑，底座的外轮廓尺寸刚好覆盖四个安装孔的分布范围，上部腔体的高度也刚好满足被支撑件的抱合长度需求，不会占用过多的设备内部安装空间，在空间紧凑的设备阀组岛、小型自动化模组的装配场景里，这种紧凑的尺寸设计能大幅提升空间利用率，避免和周边的管线、其他零件产生装配干涉。

　　实际使用过程中，这类支架的承载方向主要是垂直于安装基面的径向载荷，同时能承受小幅的轴向冲击力，腔体的开口方向可以根据实际安装需求调整朝向，四个安装孔的对称分布设计让支架可以实现90度为间隔的方向调整，不需要重新设计安装孔位就能适配不同的走线或者走管方向。很多现场维护的场景里，更换同规格的被支撑件时，只需要将零件顺着腔体弧度放入卡位即可，不需要完全拆卸支架的固定螺栓，能大幅降低后期维护的拆装工作量。和分体式的抱箍支架相比，这种一体式的钢制支架不存在连接螺栓松动的风险，长期在振动工况下使用也不会出现抱合力度下降的问题，零件的加工工艺也相对简单，通过常规的铣削加工或者精密铸造就能达到设计的尺寸精度，不需要复杂的后续加工工序，表面做发黑处理就能满足常规工业场景的防锈需求，适配绝大多数非腐蚀性的工业作业环境。
