适配3mm圆皮带的钢制U型槽滑轮结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:422645
  • 适配3mm圆皮带的钢制U型槽滑轮结构
  • 适配3mm圆皮带的钢制U型槽滑轮结构
  • 适配3mm圆皮带的钢制U型槽滑轮结构

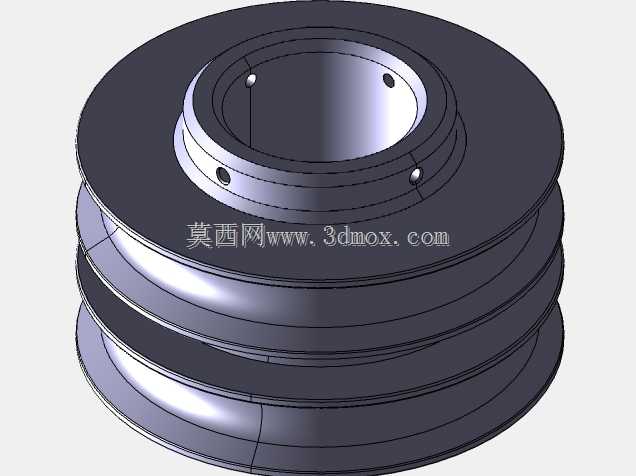

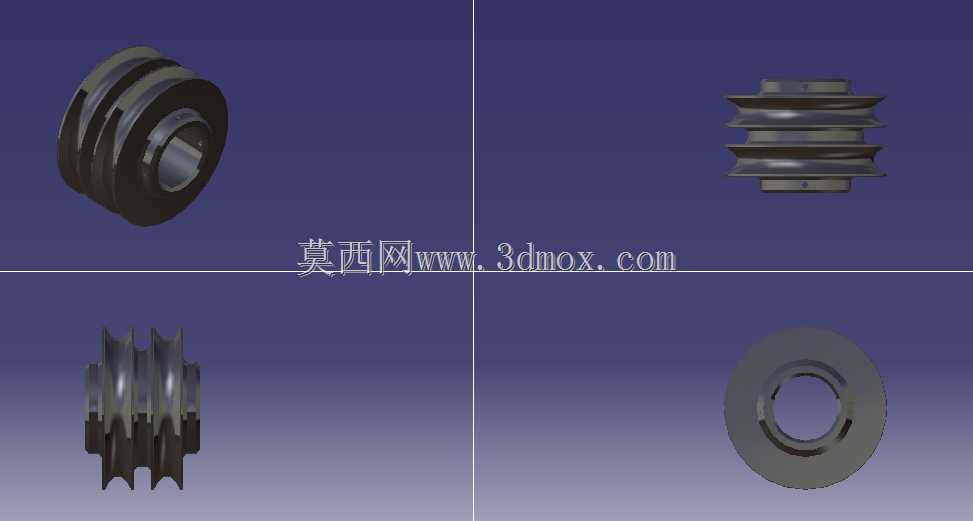

  在轻载动力传输、小型输送线、桌面级自动化工装的传动布局里,适配圆截面皮带的U型槽滑轮是很容易被忽略但直接影响传动稳定性的零件,很多新手做结构设计时随便画个带槽的轮子就装上去,实际跑起来很容易出现皮带跳脱、偏磨、传动打滑的问题,根源就是没摸透这类滑轮的设计逻辑。这款滑轮专门适配直径3mm的圆皮带,基体采用钢材加工,相比常见的塑料、铝合金材质滑轮,钢制基体的耐磨性能更好,长期张紧运行下槽面不会因为皮带的持续挤压出现塑性变形,槽型精度保持性更强,适合连续运行周期长、维护频次低的工位使用。从结构上看,滑轮采用双挡边加中间U型环槽的布局,两侧的挡边高度经过匹配计算,刚好能限制3mm圆皮带在运行过程中的横向窜动,

  不会因为挡边过低导致皮带受侧向力时脱出轮槽,也不会因为挡边过高额外增加轮体的转动惯量,给驱动端增加不必要的负载。中间的U型槽截面弧度和3mm圆皮带的外圆曲率做了匹配,槽底的圆弧半径略大于皮带半径,保证皮带和槽面的接触面积足够,传动时的摩擦力满足扭矩传递要求,同时不会因为槽型过窄夹伤皮带表层,也不会因为槽型过宽导致皮带在槽内扭曲打卷。轮体中心的安装孔采用直孔设计,可根据实际安装轴的直径做配做加工,孔壁和轮毂的同轴度公差控制在合理范围内,避免滑轮高速转动时出现径向跳动,导致皮带运行时产生周期性的张紧力波动,影响整条传动链的稳定性。轮毂部分的厚度经过强度校核,在皮带额定张紧力的作用下,轮毂不会出现开裂或者变形,轮缘部分的厚度做了减重优化,

  在保证整体结构强度的前提下尽可能降低轮体自重,减少转动时的惯量损耗。实际应用场景里,这类滑轮常被用在小型物料分拣线的动力传递、桌面型非标设备的同步传动、轻工机械的轻载输运结构中,比如标签收卷机构、小型工件的平移输送工位、检测设备的样品传送结构,这些场景的传动负载不大,但对传动的平稳性、皮带的使用寿命有一定要求,钢制的U型滑轮刚好能匹配这类需求。设计这类滑轮的时候,首先要明确适配的圆皮带直径,槽型的尺寸必须和皮带直径匹配,不能出现大槽配小带或者小槽配大带的情况,否则会大幅降低皮带的使用寿命;其次要计算传动所需的张紧力,根据张紧力校核轮体的强度,尤其是轮毂和轮缘连接的位置,避免长期受力出现断裂;还要考虑安装边界,

  轮体的总宽度不能超过安装位的空间限制,两侧挡边的外径要和安装周边的结构件留出足够的安全间隙,避免转动时和周边零件发生刮擦。另外,轮体的动平衡也需要做简单处理,尤其是在转速较高的传动场景下,轮体的质量分布不均会导致转动时产生振动,顺着安装轴传递到设备机架上,引发整机的共振问题,钢制零件加工时只要保证各部分的加工余量均匀,简单的去重处理就能满足轻载场景下的动平衡要求。槽面的加工粗糙度也有讲究,不能太光滑否则摩擦力不够容易打滑,也不能太粗糙否则会加速皮带的磨损,一般经过精车加工的槽面就能满足使用要求,不需要额外做表面抛光处理。很多设计人员在选型这类滑轮时,容易忽略槽型的角度和圆弧匹配度,随便选用V型槽的滑轮来搭配圆皮带,实际运行时皮带和槽面是线接触,不仅接触应力大容易磨损皮带,传动时的摩擦力也不足,很容易出现丢转的情况,而专门设计的U型槽和圆皮带是面接触,应力分布更均匀,传动效率也更高。这款滑轮的整体结构没有多余的复杂设计,所有尺寸都围绕3mm圆皮带的传动需求做了匹配,安装时只需要将滑轮固定在对应的传动轴上,调整好两轴的平行度,保证皮带安装后在轮槽内居中,就能实现稳定的动力传递,不需要额外做复杂的调试,适合快速搭建非标传动结构时使用。在长期运行的场景下,钢制轮体的槽面磨损速度很慢,只需要定期检查皮带的张紧度和磨损情况,不需要频繁更换滑轮本身,能降低设备的后期维护成本。
