铝制多鳍片电子设备散热结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:422639
  • 铝制多鳍片电子设备散热结构
  • 铝制多鳍片电子设备散热结构

  这类铝制鳍片式散热结构,在工业控制板卡、中小功率电源模块、嵌入式工控主机、伺服驱动单元这类对连续运行稳定性有要求的电子设备上应用极广,日常做结构选型时,这类被动散热件是优先考虑的方案,不需要额外搭配风扇,没有运动部件就不存在积灰、轴承磨损的故障点,能在粉尘浓度偏高、运维间隔长的工业现场长期稳定工作。

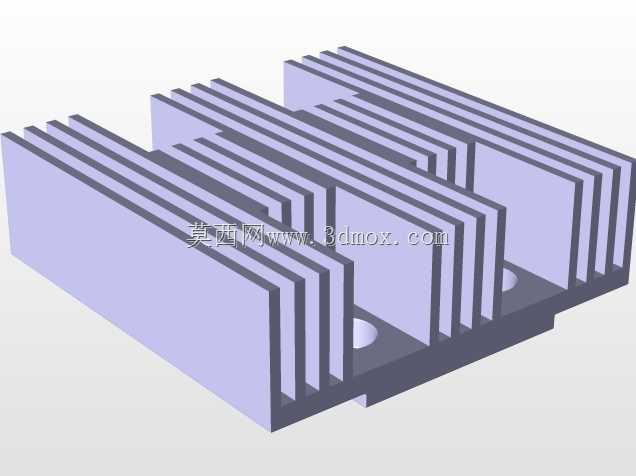

  从结构设计逻辑来看,这款散热件采用等间距平行直鳍片布局,没有做复杂的曲面或者异形切边,核心是在有限的投影面积下最大化拓展散热接触面积,鳍片的厚度、间距都经过热流密度匹配计算:鳍片过薄会提升加工难度,长期受热还容易出现形变翘边,鳍片过厚则会挤占鳍片排布空间,减少总换热面积;鳍片间距如果过小,自然对流的空气流道容易被阻滞,热空气无法顺利排出形成散热死区,间距过大则会浪费安装空间,单位体积的散热效率会明显下降。底座部分做了平整的铣削加工面,和发热功率器件的接触面平面度控制在合理公差范围内,实际装配时只需要涂覆薄薄一层导热硅脂,就能填充微观层面的接触间隙,降低接触热阻,避免因为接触面不平整导致的局部热量堆积。

  安装边界上,这款散热件的底座预留了两个沉头安装孔,孔位间距匹配常规TO封装功率器件、标准尺寸PCB板的安装孔距,装配时可以直接用螺丝锁紧固定,不需要额外设计定制转接支架,能缩短整机结构的开发周期。整体外形采用规整的长方体布局,没有外凸的异形结构,在设备内部排布时,只需要在鳍片上方预留10mm左右的空气流通空间,就能保证自然对流的顺畅,不需要额外预留过多的避让空间,对设备内部的空间利用率提升很明显。

  材质选用纯铝作为基材,没有采用铜铝复合或者更高成本的铜质基材,是因为这款散热件对应的发热功率区间在10W到30W之间,纯铝的导热系数完全能满足热传导需求,同时铝材质的密度更低,整体重量更轻,不会对PCB板造成过大的承重压力,长期使用不会出现板卡弯曲变形的问题;而且铝材质的切削加工性能好,无论是开模挤压还是后期CNC修边,加工成本都能控制在合理区间,适合批量配套使用。

  实际工况下,这类散热件的热量传递路径非常清晰:功率器件工作产生的热量通过接触面传导到散热底座,再通过底座均匀分散到每一片鳍片上,鳍片通过和周围空气的自然对流把热量持续散发到环境中,整个过程没有额外的能耗,也不会产生风扇运转的振动和噪音,在对噪音有要求的办公类电子设备、医疗检测设备的内置功率模块上也能适配使用。设计时没有在鳍片上做额外的氧化着色处理,保留了铝基材的原色,一方面是避免氧化层带来的附加热阻,另一方面也能减少表面处理工序带来的成本提升,对于内置在设备内部、不需要外露装饰的散热件来说,这种处理方式是性价比最高的选择。

  做三维建模的时候,这类结构不需要做过于复杂的曲面特征,先绘制底座的基体草图,拉伸得到底座实体后,通过线性阵列的方式生成所有鳍片特征,再对安装孔做沉头切除,最后对所有锐边做小尺寸的倒角处理,避免装配时割手,也能减少加工过程中的毛刺残留。建模过程中需要特别注意鳍片和底座的连接根部做小圆角过渡,一方面是避免应力集中,在温度循环变化的时候不会因为热应力出现根部断裂的问题,另一方面也符合挤压加工的工艺要求,不会出现模具尖角磨损过快的问题。实际选型验证时,只需要匹配发热器件的总功耗、安装孔位尺寸、设备内部的允许安装高度,就能直接套用这类成熟结构,不需要重新做散热仿真的全流程计算,能大幅缩短产品的开发周期,是中小功率散热场景下非常成熟可靠的结构方案。
