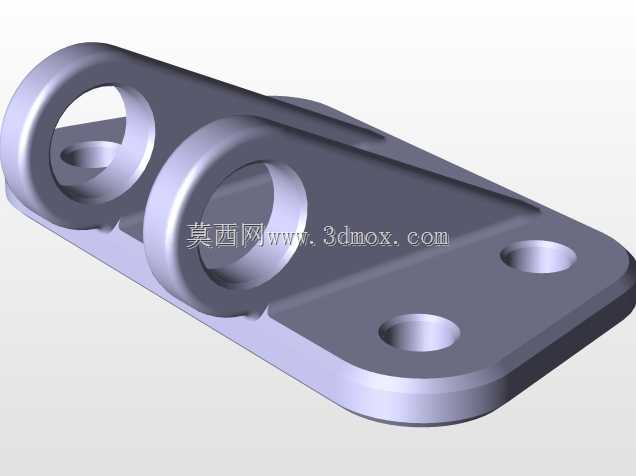

钢制双耳式带加强筋安装固定支座

　　这类带双耳铰接结构的钢制支座，在工业设备的铰接支撑场景中应用十分广泛，常见于工程机械的连杆机构连接、自动化生产线的摆臂支撑座、输送设备的张紧轮安装位、农用机械的杆件铰接点等位置，核心作用是为需要绕固定轴做小幅摆动的杆件、轮组、执行元件提供刚性安装基准，同时承受铰接部位传递的径向载荷与交变冲击力。从结构设计来看，底座采用矩形平板构型，四个角位对称布置沉头安装孔，安装时可通过内六角螺栓将支座整体固定在设备的安装基面之上，沉孔设计能够让螺栓头完全没入底座平面，避免螺栓突出对周边运动部件造成干涉，同时四个安装孔的孔位公差按照H7级精度控制，能够保证安装后支座的位置度符合装配要求，不会出现铰接点偏移导致的杆件运动卡滞问题。

　　底座上方的两个平行耳板是核心的铰接承载部位，耳板上同轴加工铰接通孔，孔的内壁预留了衬套安装余量，实际使用时可压入铜基自润滑衬套或者滚针轴承，降低铰接销轴转动时的磨损，延长支座的整体使用寿命；两个耳板的间距根据配套铰接件的宽度设计，既保证铰接件装入后不会出现轴向窜动，又预留了0.2-0.3mm的装配间隙，避免加工误差导致铰接件无法装入。为了提升耳板与底座连接部位的结构强度，两个耳板与底座之间分别设置了三角形加强筋，筋板从耳板外侧根部一直延伸到底座平面，筋板的厚度根据额定承载载荷计算确定，能够有效分散耳板承受的侧向弯矩，避免设备长期运行过程中耳板与底座的连接位置出现应力集中导致的开裂问题，尤其是在承受交变冲击载荷的工况下，

　　加强筋的结构设计能够大幅提升支座的抗疲劳性能。从材料选择来看，该支座采用钢材加工，可根据实际使用工况选择Q235普通碳素结构钢或者45号优质碳素结构钢，普通轻载工况下采用Q235钢板焊接后去应力处理即可满足使用要求，重载或者冲击载荷较大的工况可采用45号钢整体铸造成型后再进行机加工，关键铰接孔部位可做高频淬火处理提升表面硬度，进一步提升耐磨性能。安装边界方面，底座的平面度要求控制在0.1mm以内，安装时需要保证支座固定基面的平面度与支座底座匹配，避免强行锁紧螺栓导致底座变形，进而影响两个耳板上铰接孔的同轴度；铰接销轴与耳板孔的配合采用间隙配合，装配时需要涂抹润滑脂，降低初始转动的摩擦力。在实际设计过程中，

　　这类支座的建模需要重点关注几个关键尺寸的控制：首先是两个耳板铰接孔的同轴度，建模时需要保证两个孔的轴线重合度公差在0.05mm以内，否则会导致铰接销轴安装后出现别劲的问题，加速销轴和衬套的磨损；其次是加强筋的过渡圆角，筋板与耳板、筋板与底座的连接位置都需要设置R3-R5的过渡圆角，避免直角连接造成的应力集中，提升结构的抗冲击能力；另外四个安装孔的位置需要相对于耳板的对称平面对称布置，保证安装后支座的受力均匀，不会出现单侧受力过大的问题。这类支座相比一体式铸造的固定座，结构更加紧凑，加工工艺性更好，焊接结构的支座可通过下料、折弯、焊接、机加工的工序快速制作，适合小批量定制化的设备改造场景使用，整体铸造成型的支座则适合大批量量产的标准设备使用，能够保证零件的一致性和结构强度。在实际选型应用时，需要根据铰接部位的最大径向载荷、摆角范围、运动频率来确定耳板的厚度、铰接孔的直径以及加强筋的尺寸，避免选型过小导致支座变形断裂，也无需过度设计造成材料浪费。
