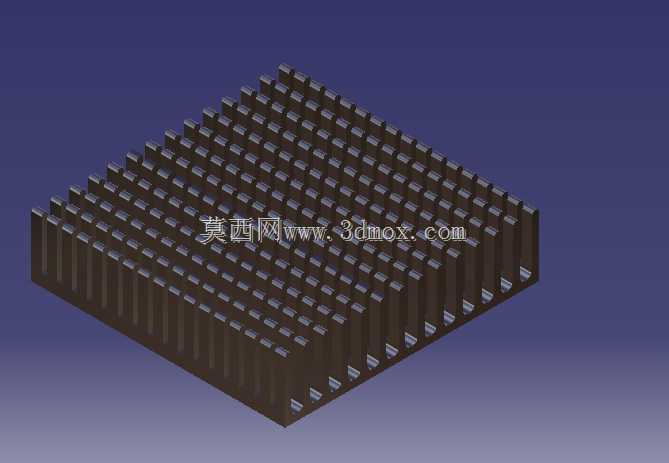

这类密齿铝制散热结构,日常多配套在高功率工控板卡、LED大功率照明模组、小型逆变电源模块这类持续发热的电子器件上,核心作用是把发热元件工作时产生的热量通过热传导带到鳍片表面,再借助自然对流或者强制风冷把热量散到周边空气里,避免器件结温过高触发降频、寿命衰减甚至烧毁的问题。做这个结构设计的时候,首先要匹配发热源的热流密度,鳍片的间距不能做太窄,不然自然对流工况下空气流通阻力太大,热空气闷在鳍片缝隙里散不出去,反而会让热阻飙升;但鳍片间距也不能做太宽,不然相同底座面积下能排布的鳍片总散热面积不够,达不到需要的散热功率。这次的结构采用一体铝挤成型的工艺思路,底座部分做了平整的贴合面,安装时可以在发热源和底座之间涂覆导热硅脂或者垫导热垫片,

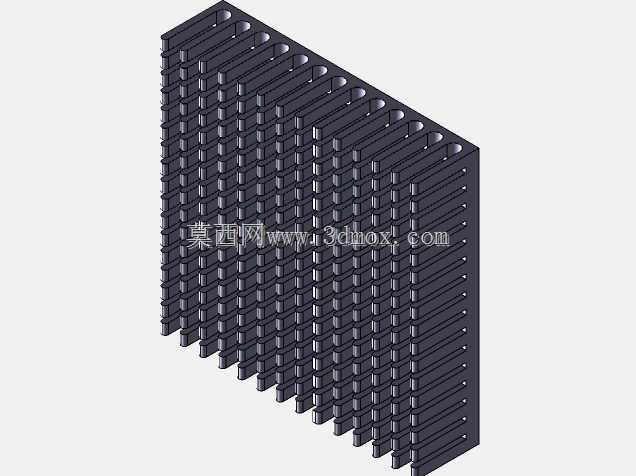

填充两个接触面之间的微观空隙,降低接触热阻。鳍片采用等厚直齿排布,沿着底座的两个垂直方向均匀阵列,每一片鳍片的厚度控制在兼顾结构强度和散热效率的区间,太薄的话铝挤成型的时候容易出现歪齿、断齿的问题,后续安装运输过程中也容易磕碰变形,太厚的话会挤占鳍片排布空间,减少总散热面积,还会增加不必要的材料重量和成本。从安装边界来看,整个散热件是方正的方形轮廓,底座的四个角可以预留安装孔位,配合螺丝或者卡扣固定在PCB板或者设备壳体上,安装的时候要注意鳍片的朝向要顺着设备内部的风道方向,让气流可以顺着鳍片间隙顺畅流过,最大化带走鳍片表面的热量。设计的时候还要考虑铝挤工艺的拔模斜度,鳍片从根部到顶端要做微小的斜度,方便挤出后脱模,
也能减少生产过程中的模具损耗。底座的厚度要根据发热源的尺寸来匹配,足够的底座厚度可以让热量在底座平面充分扩散,避免热量集中在发热源正对的小区域,让所有鳍片都能参与到热交换过程里,不会出现靠近热源的鳍片温度过高、远离热源的鳍片几乎没温升的热量分布不均问题。另外鳍片的高度也不是越高越好,太高的话鳍片顶端的温度会和底座温差过大,顶端部分的散热效率会大幅下降,同时过高的鳍片也会增加整体结构的高度,占用设备内部更多的安装空间,对很多紧凑型的电子设备来说反而不适用。这类纯铝材质的散热件,本身铝的导热系数足够满足中低功率发热场景的需求,相比铜质散热件重量更轻、加工成本更低,通过阳极氧化表面处理之后,还能提升表面的辐射散热能力,
同时提升表面的抗腐蚀、抗磕碰能力,适配更多复杂的工业使用场景。在实际选型匹配的时候,要先核算发热器件的稳态发热功率,再结合允许的最高温升、设备内部的通风条件,核算需要的总散热面积,再反推需要的鳍片数量、高度、间距参数,避免出现散热能力冗余造成成本浪费,或者散热能力不足导致器件过热的问题。安装过程中还要注意底座和发热源的贴合压力要控制在合理区间,压力太小的话接触间隙大,接触热阻高,压力太大的话可能会压坏脆弱的陶瓷封装器件,或者导致PCB板变形引发焊接点开裂的问题。
