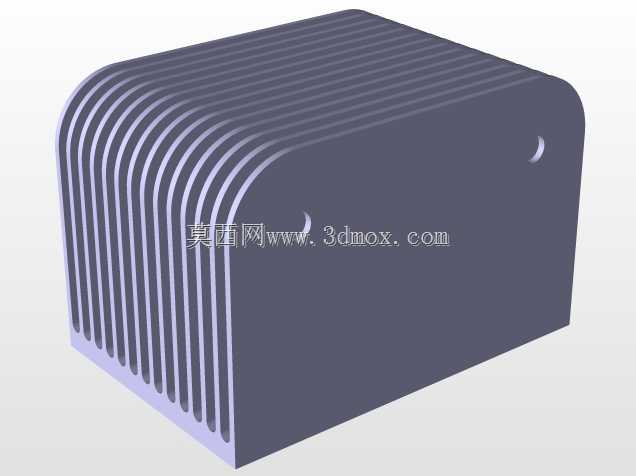

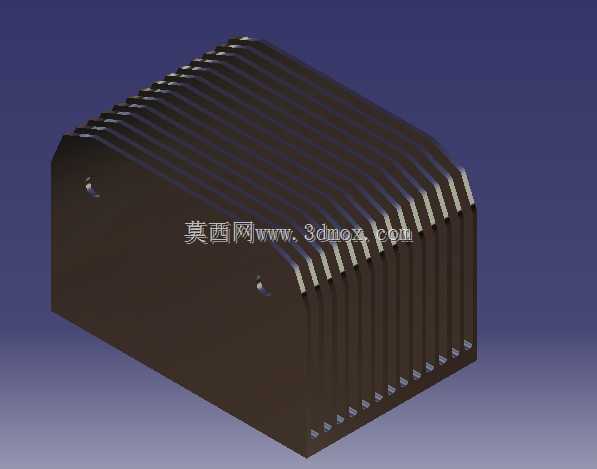

铝制插片式散热结构三维设计

　　这款铝制散热结构主要面向中小功率电子器件、工控板卡、小型电源模块的被动散热场景，在无强制风冷的密闭工控机箱、户外通讯终端、小功率驱动模块安装位中，能够依靠自身铝基体的高导热特性，将发热元件表面的热量快速传导至整个散热基体，再通过密集排布的散热鳍片增大与空气的接触面积，依靠自然对流完成热量交换，避免器件因结温过高出现性能衰减、寿命缩短的问题。从结构设计逻辑来看，整体采用一体化挤压成型的铝基体搭配等间距插片的鳍片布局，没有采用额外的焊接或铆接结构，减少了不同部件之间的接触热阻，热量从底部安装面传导至鳍片末端的路径更短，热传导效率更稳定。鳍片采用等厚平直设计，相邻鳍片之间的间距经过自然对流场景的优化，

　　既不会因为间距过小导致空气流通阻力增大、热量在鳍片间隙淤积，也不会因为间距过大浪费安装空间、减少有效散热面积，鳍片端部做了小角度的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在一定程度上引导空气沿鳍片间隙流动，提升自然对流的换热效率。基体侧面预留了两个沉头安装孔，孔位深度与沉头尺寸适配常用的十字盘头螺丝，安装时可以直接将散热结构的底面贴合在发热器件的导热垫表面，通过螺丝锁紧即可完成固定，不需要额外设计复杂的安装支架，适配大多数标准板卡的安装孔位布局。底部安装面的平面度控制在合理范围内，能够保证与发热元件表面的贴合度，减少接触面之间的空气间隙，降低接触热阻，不需要额外涂抹过厚的导热硅脂即可实现稳定的热传导。

　　整体外形的长宽高尺寸适配常见的TO封装功率器件、小型DC-DC电源模块、工控主板南桥芯片的安装边界，不会超出板卡周边元件的安全距离，安装后不会与周边的电容、接插件等元件产生结构干涉，鳍片的高度经过机箱内部空间的适配，在1U高度的标准工控机箱内也能完成安装，不会出现顶到机箱盖板的问题。在实际选型应用中，这款散热结构能够覆盖热功耗在15W以内的发热元件散热需求，在环境温度40℃的工况下，能够将发热元件的表面温度控制在70℃以内，满足工业级器件的长期运行温度要求。不同于带风扇的主动散热结构，这款纯被动的铝制散热结构没有运动部件，不存在风扇轴承磨损、积灰停转的风险，在多粉尘、高湿度的工业现场环境中，长期运行的可靠性更高，

　　不需要定期维护清理风扇，能够降低设备的后期运维成本。设计过程中没有采用复杂的曲面鳍片或者异形结构，所有结构特征都适配铝挤压工艺的生产要求，开模成本低，批量生产的良率高，能够有效控制零部件的采购成本，适合大批量应用在量产的工控设备、通讯终端产品中。鳍片的排布方向与设备安装后的自然空气流动方向保持一致，当设备竖直安装时，热空气能够顺着鳍片间隙自然向上流动，形成稳定的烟囱效应，进一步提升自然对流的散热效果，不需要额外调整安装方向即可发挥最优散热性能。基体的厚度经过刚度校核，在螺丝锁紧的安装力作用下不会出现弯曲变形，能够保证底面与发热元件的紧密贴合，长期使用后也不会因为应力松弛出现贴合间隙增大、热阻升高的问题。
