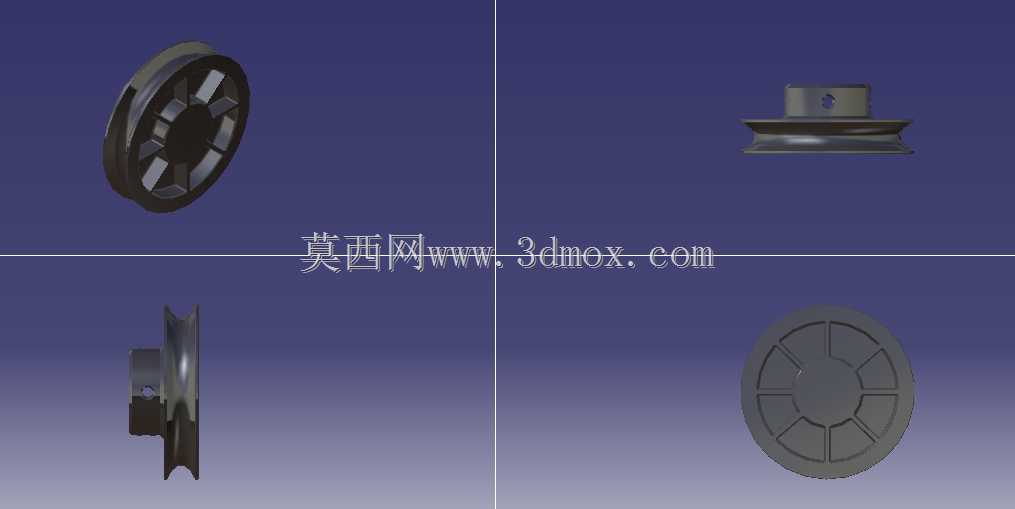

钢制U型槽带轮毂安装式滑轮结构

　　日常做输送线、小型起重机构的改向设计时，U型槽滑轮是绕不开的基础部件，这次的钢制U V1滑轮，核心适配圆截面的钢丝绳、尼龙绳类柔性牵引件，槽型的弧度做了贴合绳径的匹配设计，能避免绳索在轮槽内出现偏磨、卡滞甚至脱槽的问题，相比平槽或者V型尖角槽的轮体，U型圆弧槽和绳索的接触面积更大，单位面积的接触应力更低，不管是长期静载支撑还是往复动载牵引，都能有效延长绳索的使用寿命，减少频繁换绳的维护成本。

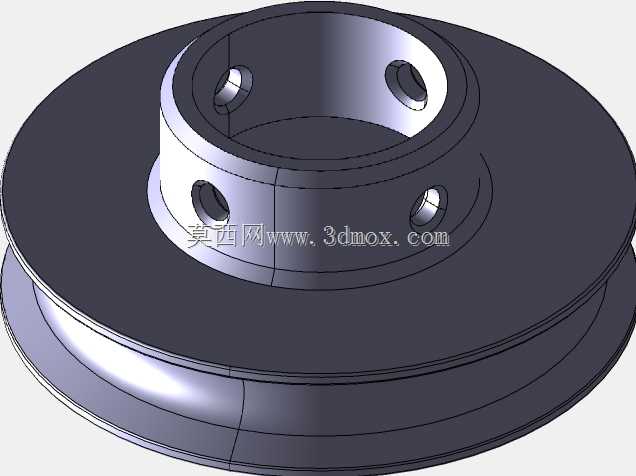

　　从结构设计来看，这个滑轮采用了轮毂与轮缘一体化的钢制结构，轮毂部分做了通孔设计，孔壁预留了均匀分布的紧定螺钉安装位，安装时可以直接将滑轮穿装在固定心轴上，通过紧定螺钉实现周向和轴向的定位，不需要额外加工复杂的键槽或者轴肩定位结构，对于一些轻载、安装空间紧凑的场景，这种安装方式能大幅简化装配流程，降低配套轴系的加工精度要求。轮缘部分的槽深经过校核，在绳索出现±3°的偏角时，依然能完全容纳在槽内，不会出现爬槽的情况，适合用在牵引方向存在小幅摆动的工况，比如小型龙门吊的导向端、自动化仓储的提升机构、健身器材的阻力传动端，甚至是农业小型机具的绳索牵引部位都能适配。

　　在实际选型匹配时，首先要确认安装边界：轮毂的内孔直径要和配套心轴的直径做公差配合，一般轻载场景选H8/h7的间隙配合即可，方便拆装；如果是载荷稍大、存在冲击的工况，可以选H7/k6的过渡配合，配合紧定螺钉的锁紧力，避免滑轮在轴上出现窜动。轮缘的外径决定了绳索的最小弯曲半径，选型时要保证轮径不小于绳索直径的18倍，尤其是选用钢丝绳作为牵引件时，弯曲半径过小会导致钢丝绳内部的钢丝出现疲劳断裂，大幅降低绳索的破断拉力，这点在做结构校核时很容易被新手忽略。轮槽的宽度要比适配绳索的直径大1-2mm，槽面的粗糙度控制在Ra3.2左右，既不能太粗糙磨损绳索，也不需要过高的光洁度增加不必要的加工成本。

　　从材质选择的角度，这个滑轮采用钢材加工，相比铸铁滑轮，钢制滑轮的韧性更好，在受到冲击载荷时不会出现脆裂的问题，适合在有一定振动、户外作业的场景使用，比如工地的小型物料提升架、户外索道的辅助导向轮。轮槽表面不需要做额外的淬火处理，因为和绳索接触的过程属于软质件对硬质件的摩擦，过高的表面硬度反而会加速绳索的磨损，只要做好表面的防锈处理即可，比如发黑或者喷防锈漆，应对日常的潮湿工况完全足够。

　　在装配调试阶段，要注意两个安装基准：一是滑轮的径向跳动要控制在0.1mm以内，避免转动时出现绳索的周期性张紧波动，导致牵引端出现抖动；二是轮槽的中心平面要和绳索的牵引方向重合，偏角不能超过之前提到的3°阈值，否则会出现绳索和轮槽侧壁的持续摩擦，不仅会磨坏轮缘，还会把绳索的侧丝磨断，留下安全隐患。如果是用在多滑轮组的场景，还要注意相邻滑轮的中心距要预留出绳索的摆动空间，避免绳索在运动过程中相互干涉。

　　很多新手在设计这类滑轮时，容易忽略轮毂的长度设计，这个滑轮的轮毂长度比轮缘的厚度要大，目的是增加和心轴的接触面积，降低心轴的比压，避免心轴在长期载荷下出现局部磨损，轮毂两端没有做突出的挡边，是为了在安装时可以根据实际的支架间距调整滑轮的轴向位置，适配不同宽度的安装支架，不用额外加装轴套来调整位置，通用性更强。另外轮体的腹板部分做了等厚度的设计，没有做减重孔，是因为这类小尺寸的滑轮本身重量不大，实心腹板的结构刚性更好，加工工艺更简单，直接用圆钢车削即可成型，不需要额外的焊接或者铸造工序，生产周期短，成本也更低，适合小批量的设备配套使用。

　　在日常维护方面，这种带紧定螺钉安装的滑轮，只需要定期检查紧定螺钉是否松动，在心轴和轮毂的配合面加注少量润滑脂，就能保证转动顺畅，不需要复杂的维护流程，相比带轴承的滑轮结构，虽然转动阻力稍大，但结构更简单，故障率更低，在一些转速不高、载荷不大的场景下，可靠性反而更高，不会出现轴承进灰、卡滞的问题，尤其适合粉尘较多的车间、户外露天的工况使用。
