钢制GT型正时传动带轮结构设计

　　在各类需要精准同步传动的机械系统中，正时皮带轮是保障传动相位精度的核心部件，这款GT型钢制正时带轮，主要适配齿形同步正时皮带，常见于中小功率的精密传动工位，比如小型内燃机的配气传动端、自动化生产线的同步输送工位、纺织机械的罗拉同步驱动单元、办公自动化设备的走纸传动结构，甚至部分小型精密机床的进给同步传动链路中，都能见到这类带轮的应用。区别于普通平带轮或者V带轮，正时带轮的核心作用是通过轮齿与皮带齿槽的啮合，实现无滑差的同步传动，保证主动端与从动端的转速比恒定、相位匹配准确，不会出现普通摩擦传动的打滑丢转问题，这也是它在需要精准相位匹配的传动场景中不可替代的原因。从结构设计来看，这款带轮整体采用筒式同轴结构，主体为等外径的带齿筒体，

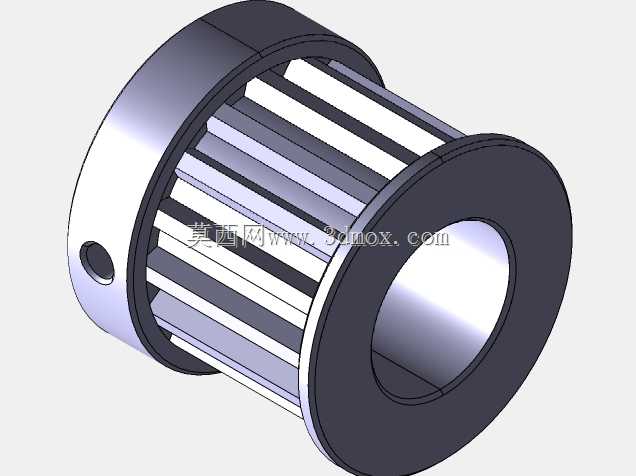

　　两端设置有挡边结构，挡边的外径略大于带齿的齿顶圆直径，这个设计的核心作用是限制正时皮带在运转过程中的轴向窜动，避免皮带在高速运转时从带轮上滑脱，尤其是在传动中心距较长、皮带存在一定横向振动的工况下，双侧挡边的限位作用直接决定了传动系统的运行可靠性。带轮中心为通孔安装结构，孔壁加工有键槽或者顶丝孔位，从模型上可以看到轮缘一侧设置有径向的顶丝安装孔，这类安装结构主要适配光轴安装场景，通过顶丝锁紧轴与带轮的周向与轴向位置，相比键连接的结构，顶丝锁紧的安装方式更适合小扭矩、轻负载的传动场景，安装拆卸更加便捷，不需要额外加工轴上的键槽，降低了配套轴的加工成本。带轮的轮齿部分采用GT型齿形设计，这类齿形属于圆弧齿同步带轮的范畴，

　　相比传统的梯形齿，GT齿形的齿廓曲线更贴合皮带齿的受力变形形态，啮合过程中齿面的接触应力更小，传动噪音更低，同时承载能力比同规格梯形齿带轮高出30%左右，在高速运转时的多边形效应也更弱，传动平稳性更优。选材上采用钢材作为基体材料，相比铝合金或者工程塑料材质的带轮，钢制带轮的齿面耐磨性更好，结构强度更高，能够承受更大的传动扭矩，适合在负载波动较大、连续运转时长较长的工业工况下使用，同时钢制基体的加工精度更容易保证，齿形的形位公差可以控制在更小的范围内，进一步提升传动的同步精度。从安装边界来看，这类带轮的轴向安装尺寸需要匹配皮带的宽度，带轮的齿面宽度要比配套皮带的宽度宽出2-3mm，给皮带的少量轴向窜动留出余量，避免皮带边缘与挡边产生持续摩擦导致皮带过早磨损；安装时需要保证主动轮与从动轮的端面平行度，否则会导致皮带单侧受力，加剧齿面磨损甚至出现爬齿问题；径向安装时，带轮的内孔与配合轴的公差一般选用H7/h6的间隙配合，既保证安装时的便捷性，又不会因为配合间隙过大导致运转时出现偏心振动，顶丝的锁紧位置需要对应轴上的平面坑位，避免顶丝直接顶在光轴表面造成轴面损伤，同时保证锁紧后的周向固定可靠性。在实际选型应用中，这类带轮的齿数直接决定了传动比，搭配不同齿数的从动轮可以实现不同的转速匹配，而齿形的匹配是选型的第一要素，必须保证带轮齿形与所用正时皮带的齿形完全一致，否则会出现啮合不良、跳齿、异常磨损等问题。

　　另外带轮的动平衡精度也是高速应用场景下需要关注的指标，一般转速超过3000rpm的工况下，带轮需要做动平衡校正，避免高速运转时产生过大的振动，影响整个传动系统的稳定性。从建模逻辑来看，这款带轮的三维建模首先通过旋转特征生成带轮的基体轮廓，包括筒体、两端挡边、中心内孔的基础形态，之后通过齿形的参数化草图生成单个齿的轮廓，通过圆周阵列生成全部轮齿结构，再通过拉伸切除特征加工出径向的顶丝安装孔，最后对所有锐边进行倒角处理，避免安装和运转过程中锐边割伤皮带或者操作人员。整个建模过程需要严格控制齿形的参数精度，包括齿距、齿高、齿顶圆弧、齿根圆弧的尺寸，这些参数直接决定了带轮与皮带的啮合质量，任何参数的偏差都会导致传动过程中出现干涉或者啮合间隙过大的问题。在实际生产加工中，这类钢制带轮一般采用圆钢下料，经过车削加工完成基体的内外圆、端面、挡边的加工，之后通过滚齿或者插齿工艺加工轮齿，再进行钻孔、攻丝完成顶丝孔的加工，最后根据使用需求进行表面发黑或者镀锌处理，提升带轮的防锈能力，部分对齿面硬度要求较高的场景，还会对齿面进行高频淬火处理，提升齿面的耐磨性，延长带轮的使用寿命。
