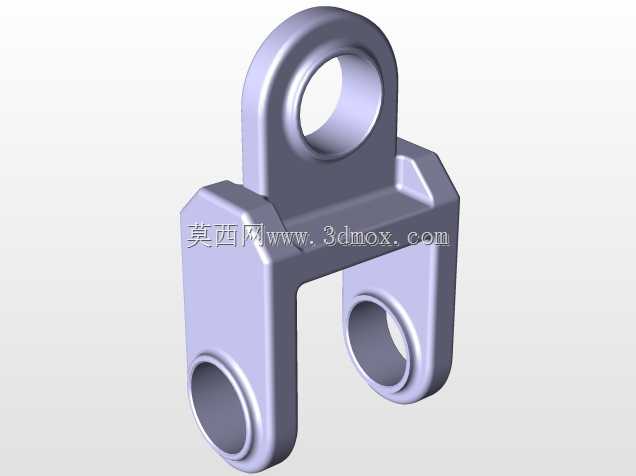

钢制双铰耳滑轮支撑结构件

　　在起重吊装、物料输送、索道导向以及各类需要柔性索具换向的机械场景中，这类带双安装铰位的滑轮支撑结构是核心受力承载件，区别于单耳悬臂式滑轮座，该结构采用双侧对称支撑布局，能有效抵消滑轮受载时产生的侧向倾覆力矩，避免单侧板受力变形导致的滑轮卡滞、索具脱槽问题。从结构设计逻辑来看，顶部单铰孔用于与设备机架的固定吊点或调整臂铰接，可实现整个滑轮组件在一定角度范围内的自适应摆动，适配索具工作时的角度偏移，减少索具与滑轮槽边缘的硬摩擦；下部两个同轴铰孔用于安装滑轮轴，双支点支撑的轴系布局大幅提升了轴的抗弯刚度，即便在大吨位载荷下，轴的挠度也能控制在允许范围内，保证滑轮转动的同轴度，不会出现偏磨。零件整体采用钢材加工，

　　从结构形态看属于一体式铸钢或焊接后精加工成型的结构件，三个铰孔内均预留了轴承安装位，可根据载荷等级选配滑动轴承或滚动轴承，降低滑轮转动时的摩擦阻力，提升传动效率。安装边界方面，顶部铰孔与下部两铰孔的中心距、下部两铰孔的同轴度是核心安装公差要求，设计时需保证顶部铰孔轴线与下部两铰孔轴线平行，否则会导致滑轮安装后出现偏斜，索具运行时产生侧向力加剧磨损；三个铰孔的孔径需与配套销轴、轴承外径匹配，孔端面需加工平整，保证安装后轴肩与端面贴合无间隙，避免受载时产生窜动。实际工况中，这类结构件常应用在桥式起重机的吊钩组导向、电梯曳引系统的导向轮支架、矿山输送设备的张紧轮座以及工程机械的变幅机构滑轮组中，工作时不仅要承受索具传递的垂直载荷，

　　还要承受设备启停、索具摆动带来的冲击载荷，因此结构的转角处均做了圆弧过渡处理，避免应力集中导致的疲劳开裂，两侧支撑板的厚度经过载荷校核，能满足额定载荷下的强度与刚度要求，不会出现侧板外张变形的问题。设计建模时，需重点保证三个铰孔的位置度公差，以及下部两铰孔的同轴度，建模过程中先绘制对称中心面的截面轮廓，通过拉伸生成主体结构后，对铰孔位置进行切除，再对各棱边做倒角与圆角处理，还原加工工艺要求，同时预留出轴承安装的止口尺寸，保证后续装配时轴承能顺利压装到位，不会出现干涉。在设备选型匹配时，需根据索具的直径、额定工作载荷、滑轮的安装空间来确认该支撑件的铰孔中心距、侧板间距，确保滑轮安装后两侧与支撑板之间留有合适的间隙，既不会出现轴向窜动过大，也不会因间隙过小导致转动卡滞，同时顶部铰孔的连接销轴需配置防松脱结构，避免工作过程中销轴脱出引发安全事故。
