钢制法兰式轮缘连接结构

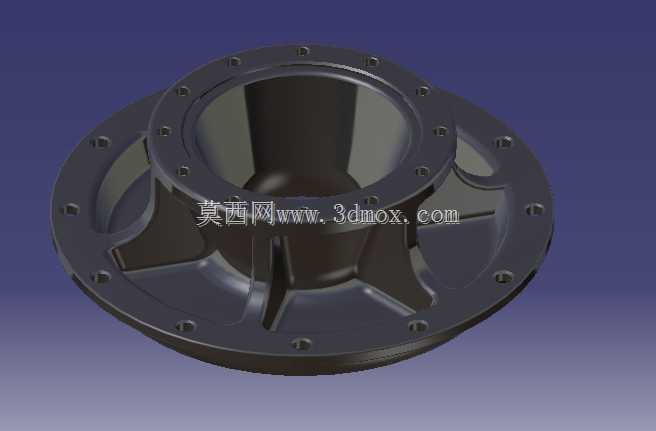

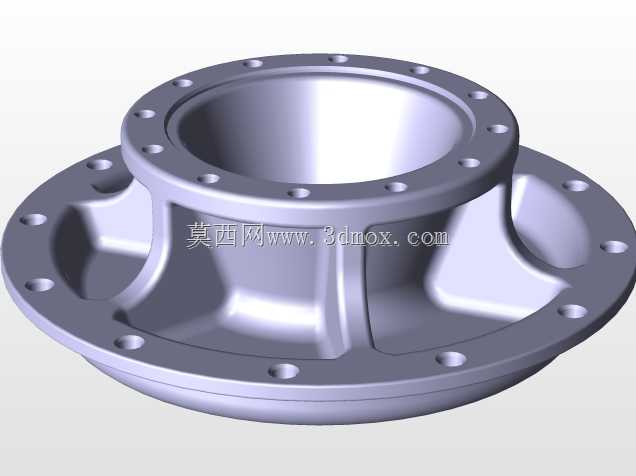

　　这类带法兰安装边的轮缘结构，常见于重载传动系统的轮毂连接部位，在商用车驱动桥轮端、工程机械回转支承连接、重型输送机辊筒端盖等场景中应用广泛，核心作用是实现回转部件与固定支撑结构的可靠连接，同时传递工作过程中的径向载荷、轴向载荷与扭矩载荷。从结构细节来看，该零件采用一体化铸钢成型后机加工的工艺路线，主体为带锥度过渡的回转腔体结构，外侧法兰边均匀分布多组螺栓安装孔，孔位采用节圆等分设计，保证连接时各螺栓受力均匀，避免局部应力集中导致的连接失效。腔体内部设置多道径向加强筋，筋板沿圆周方向均匀排布，连接内侧轮毂段与外侧法兰边，在不额外增加零件整体壁厚的前提下，大幅提升结构的抗扭刚度与抗弯能力，适配重载工况下的交变载荷冲击。

　　设计过程中首先需要匹配对应安装位置的边界尺寸，法兰边的外径尺寸需要避开周边的制动部件、密封组件的安装空间，内侧腔体的锥面角度需要适配轮毂轴的安装配合面，保证装配后同轴度公差控制在合理范围内，避免回转过程中出现偏摆振动。螺栓孔的孔径与节圆直径严格匹配对应规格的高强度连接螺栓，孔位的位置度公差需要满足装配要求，避免现场安装时出现螺栓无法穿入的问题，同时法兰密封面的平面度需要控制在机加工精度范围内，保证配合面压紧后不会出现渗漏或者连接松动的问题。零件的材料选用优质碳素结构钢，经过调质处理后获得良好的综合力学性能，既具备足够的强度承受重载冲击，又有合适的韧性避免脆性断裂，表面经过发黑防锈处理，适配户外或者多粉尘的工作环境，

　　减少日常维护的成本。实际选型使用时，需要先核算对应工况下的载荷谱，确认该结构的静强度、疲劳强度是否满足设备的全生命周期使用要求，安装时需要按照对角线顺序分次拧紧法兰螺栓，保证各螺栓预紧力一致，避免法兰面受力不均导致的变形。这类轮缘结构的设计难点在于平衡结构刚度与零件自重，过重的轮缘会增加回转部件的转动惯量，导致设备启动、制动过程中的能耗升高，刚度过低则会在重载工况下出现法兰变形、螺栓断裂等失效问题，因此加强筋的厚度、排布角度，法兰边的厚度，锥面的壁厚都需要经过有限元仿真校核，在满足强度要求的前提下尽可能去除冗余材料。在回转类设备的装配环节，该轮缘的安装精度直接影响整个回转系统的运行稳定性，如果同轴度超差，会导致相连的轴承、密封件出现偏磨，大幅缩短易损件的更换周期，严重时还会引发设备振动超标、异响等故障，因此零件加工时的基准选择尤为重要，需要以中心锥孔为定位基准加工法兰端面与螺栓孔，保证各配合面的形位公差符合设计要求。
