铝制有机玻璃太空舱承载框架结构设计

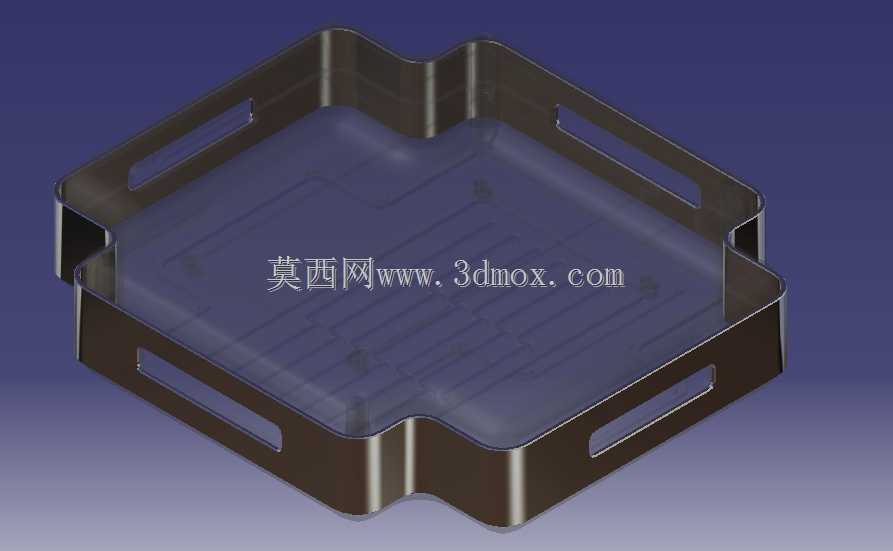

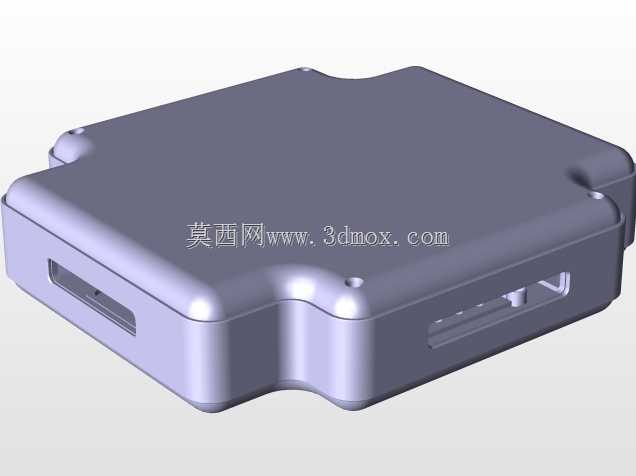

　　该结构件主要面向航天模拟训练、小型空间实验载荷搭载场景设计，作为舱内核心承载与防护单元，需要同时兼顾轻量化要求、结构刚性与内部可视需求，因此主体承载部分选用铝合金材质做折弯焊接成型，顶面覆盖有机玻璃面板，既能够降低整体结构重量，满足载荷重量限制要求，也可以让操作人员从外部直接观察舱内搭载的实验元件、模拟设备的运行状态，无需频繁拆解舱体结构。

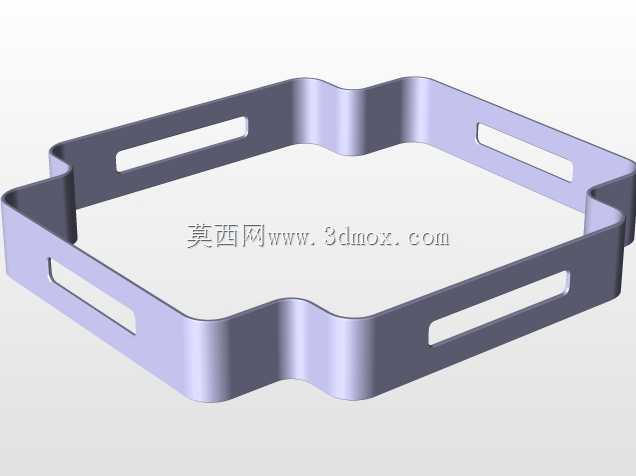

　　从实际使用场景来看，这类框架结构既可以用于地面航天环境模拟试验台的舱段搭建，作为小型实验样品的承载围护结构，也可适配民用沉浸式太空体验设备的舱体骨架，承担外部防护、内部元器件安装固定的作用。框架整体采用带圆角的近似方形轮廓，四个侧边均开设长条形镂空槽，一方面是进一步降低结构自重，减少不必要的材料冗余，另一方面这些槽位可以作为走线通道、散热通道，或是作为快装卡扣的定位位，方便舱段之间的快速拼接、内部线缆的规整排布，避免线缆外露影响舱内整洁与设备运行安全。

　　设计过程中首先考虑的是安装边界的适配性，框架的外轮廓尺寸需要匹配对应舱段的安装接口，四个边角的折弯圆角做了等半径处理，既避免尖锐边角在装配、使用过程中造成磕碰损伤，也能让应力在边角位置均匀分散，避免铝合金焊接位置出现应力集中导致的结构变形。框架的折边高度经过反复校核，既要保证足够的结构刚性，在承受顶部有机玻璃面板重量、内部搭载设备载荷时不会出现弯折变形，也要控制整体高度尺寸，避免占用过多舱内有效空间，折边内侧预留了有机玻璃面板的安装台阶，面板装配后可以与框架顶面保持齐平，不会出现凸起或凹陷，保证舱内平面的平整度，方便后续在面板上固定实验支架、操作元件等配件。

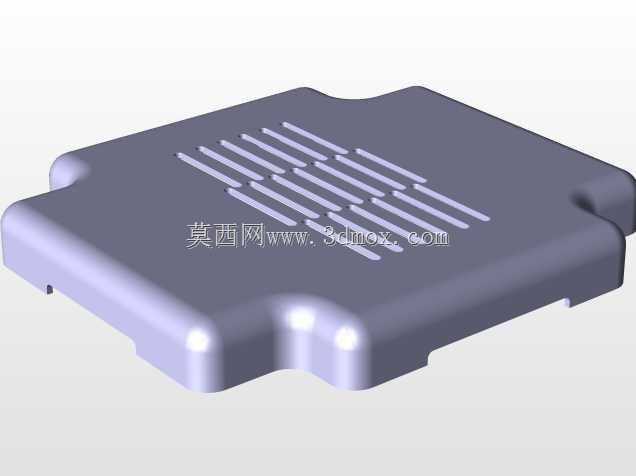

　　侧边的长条形镂空槽在设计时做了边缘倒钝处理，避免穿线时割破线缆绝缘层，槽位的长度、宽度尺寸根据常用线缆的束径、快装连接件的尺寸做了匹配，同时槽位的排布位置避开了框架的主要受力路径，不会因为开槽导致框架整体的抗扭、抗弯刚性出现大幅下降。铝合金框架的焊接位置全部做了打磨平整处理，表面做阳极氧化处理，提升抗腐蚀能力与表面耐磨性能，适应试验环境下可能存在的温湿度变化，延长结构的使用寿命。有机玻璃面板选用高透光率的工业级材质，装配时采用嵌入式安装加密封胶条固定的方式，既保证面板固定牢靠，不会在振动环境下出现松动移位，也能起到一定的密封作用，减少灰尘进入框架内部，保护内部搭载的精密元件。

　　在结构校核阶段，针对框架的承载能力做了有限元分析，模拟在额定载荷下的形变情况，调整折边的厚度、开槽的位置与尺寸，将最大形变量控制在允许范围内，保证搭载精密实验设备时不会因为结构形变影响设备的安装精度。框架的底部预留了统一规格的安装孔位，可以直接与下方的支撑平台、相邻舱段的连接结构做固定，不需要额外做转接件，提升装配效率，安装孔的位置公差按照精密装配要求做了管控，保证多段舱体拼接时的同轴度与贴合度，避免出现拼接缝隙过大、装配错位的问题。

　　这类结构设计没有采用复杂的异形曲面，全部采用规则的折弯结构与平面组合，加工工艺性好，铝合金部分可以通过钣金折弯、焊接、机加工的常规工艺完成制作，不需要开模，适合小批量定制化的生产需求，能够根据不同的搭载需求快速调整尺寸参数，适配不同规格的舱体使用要求。有机玻璃面板也可以通过常规的切割、铣削工艺完成加工，加工成本可控，后期维护更换也十分方便，若面板出现刮花、破损情况，可以快速拆卸更换，不需要整体更换框架结构，降低后期的维护成本。

　　在实际装配使用时，框架的折边内侧还可以根据需求加装安装导轨，用来固定内部的实验模块、电控元件，让内部元件的排布更加规整，也方便后续的元件更换与线路调整。镂空槽位除了走线、散热之外，也可以作为操作窗口，在不拆解顶部面板的情况下，完成部分线缆插拔、小型元件调整的操作，提升日常使用的便捷性。整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求，在满足刚性、承载、安装要求的前提下，最大限度控制结构重量与加工成本，适配航天模拟、小型空间实验装置的实际使用需求。
