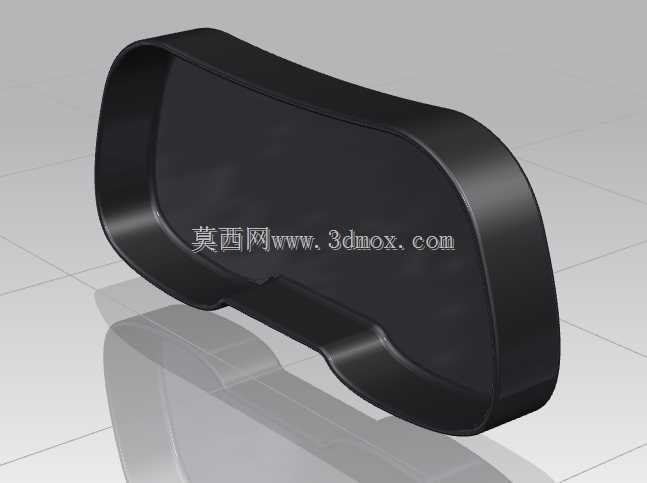

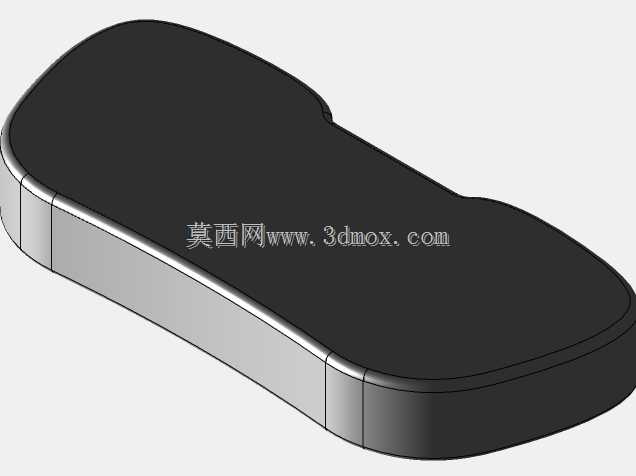

光泽塑料VR头显数字集群外壳结构

　　这款光泽塑料材质的穿戴式显示设备外壳，主要面向消费级VR头显的数字集群配套场景，在实际应用中承担内部光学组件、显示模组、电路板与佩戴结构的承载防护功能，是头戴显示设备直接接触用户、衔接内部核心元件的外部结构件。从实际使用场景来看，这类外壳需要适配日常家用、线下VR体验店、虚拟实训场景下的长时间佩戴需求，既要保证内部元件的安装定位精度，也要兼顾佩戴时的面部贴合度，避免出现漏光、硌脸、结构松动等影响使用体验的问题。

　　设计过程中首先要考虑的是安装边界的适配，外壳整体采用一体化曲面成型结构，轮廓完全贴合人体面部的额部、颧骨区域的曲线，边缘做了连续的圆角过渡，没有尖锐棱角，避免佩戴时产生压痕。壳体的壁厚经过均匀化处理，整体壁厚保持在2mm左右，既保证注塑成型时的材料流动性，避免出现缩痕、缺胶等成型缺陷，也能控制整体重量，降低长时间佩戴的头部负重感。外壳内侧预留了光学镜片的安装卡槽、显示面板的定位柱位，还有电路板的固定螺柱，所有安装位的公差都控制在±0.1mm范围内，保证内部元件装配后不会出现偏移，避免影响光学成像的对焦效果。

　　从功能特性来看，这款外壳采用高光泽ABS塑料材质，表面做了高光抛光处理，一方面提升外观质感，另一方面光滑的表面更容易擦拭清洁，适配公共体验场景下多人轮换使用的卫生需求。壳体的曲面弧度经过多次调整，在保证内部有足够空间容纳显示模组与散热间隙的同时，尽可能压缩壳体的整体厚度，减少设备的突兀感。外壳下部的内凹结构是为了适配鼻梁区域的避让，避免佩戴时压迫鼻梁，同时这个内凹结构也能提升佩戴时的贴合度，减少外部光线从下方缝隙进入显示区域，提升沉浸式使用的体验。

　　结构设计上，外壳的边缘做了加厚的翻边结构，既提升壳体的整体刚性，避免日常使用中磕碰导致壳体变形，也为后续粘贴面部泡棉提供足够的粘接面，泡棉粘贴后不会出现边缘翘起的问题。壳体两侧预留了绑带连接的安装位，安装位做了局部加厚处理，内置金属嵌件的安装槽，避免绑带反复拉扯导致塑料连接位断裂，提升结构的耐用性。壳体内部的筋位设计采用了交错式的布局，既可以提升壳体的抗形变能力，也能为内部的走线提供导向槽，让线束可以沿着筋位的间隙规整布置，避免线束挤压光学元件或者在内部晃动产生异响。

　　在实际装配验证中，这款外壳的安装边界需要和面部泡棉、绑带组件、内部光学模组做适配，所有的配合面都做了拔模处理，拔模角度控制在1.5度，既方便注塑生产时的脱模，也能保证装配时的顺畅度，不会出现卡滞或者装配间隙过大的问题。外壳的整体轮廓尺寸适配主流的双目光学显示方案，左右两个显示区域的位置完全匹配人眼的瞳距范围，壳体的曲面弧度不会对显示光路产生遮挡，保证用户的可视角度达到设计要求。考虑到使用过程中的散热需求，壳体在对应电路板发热区域的位置预留了隐蔽的通风间隙，间隙宽度控制在1mm以内，既可以让内部的热量顺着间隙散出，也不会让外部光线从通风间隙进入显示区域，兼顾散热与遮光的双重需求。
