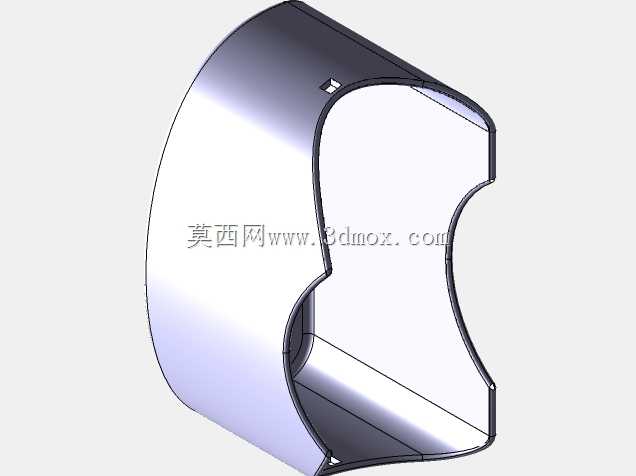

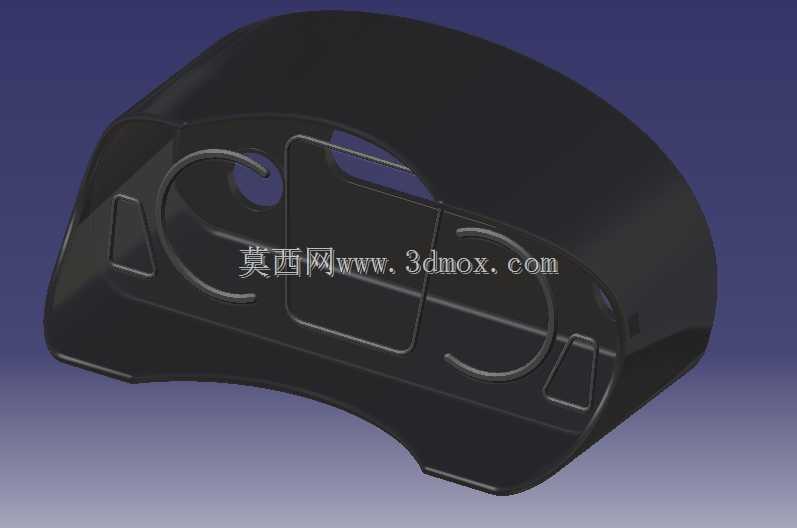

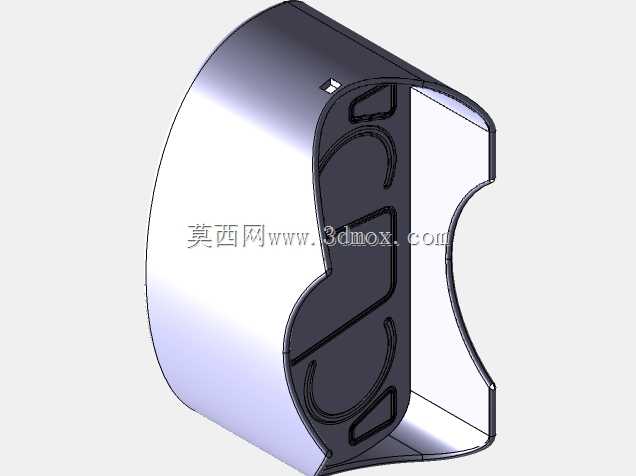

有机玻璃塑料材质弧形曲面壳体结构设计

　　这款弧形曲面壳体结构，在中小功率台式检测设备、桌面型实验仪器的外装防护场景中适配性极强，日常做设备结构方案时，这类半包裹式护罩的设计逻辑，核心是在防护性能、装配便捷性、外观辨识度三者间找到平衡，而非单纯追求曲面造型的视觉效果。从实际使用场景出发，这类壳体主要承担三个核心功能：一是隔绝设备内部运动组件、电路模块与操作人员的直接接触，避免日常操作时的误触风险，同时阻挡日常环境中的浮尘、少量飞溅液体侵入设备内部，降低内部精密组件的污损概率；二是作为设备的外观承载结构，一体化的弧形曲面没有生硬的直角转折，日常清洁时不存在积灰死角，擦拭维护的效率远高于多块平板拼接的外壳结构；三是预留的功能安装位，可以直接嵌装操作按键、状态指示灯、小型显示窗口，不需要额外在壳体上二次加工安装孔位，减少总装环节的加工工序。

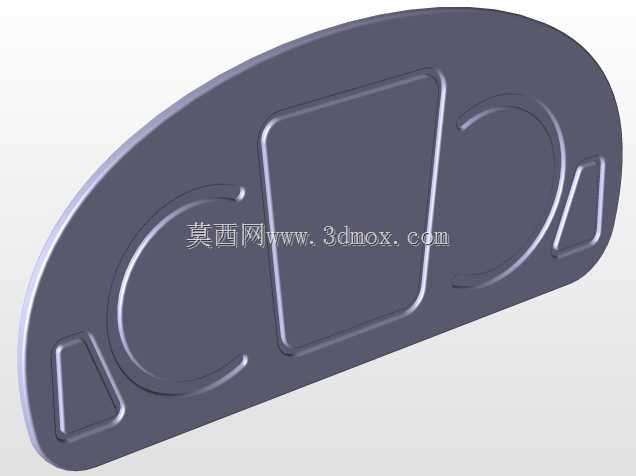

　　设计思路上，壳体选用有机玻璃与塑料两种材料搭配，并非随意选择：主体承载结构采用ABS类工程塑料注塑成型，材料本身的抗冲击韧性足够应对日常使用中的轻微磕碰，不会像纯有机玻璃材质那样受外力冲击易出现脆裂；表面可视区域搭配有机玻璃面板，既可以保留局部透视的观察需求，也能通过有机玻璃的表面质感提升设备整体的精致度，两种材料通过壳体上预设的卡扣结构配合少量密封胶条完成装配，不需要额外设计复杂的连接支架，能有效控制整体的物料与装配成本。壳体的曲面弧度经过反复调整，曲率变化完全贴合内部组件的排布轮廓，没有多余的冗余空间，能在保证内部组件安装间隙的前提下，尽可能压缩设备的整体占用体积，适配桌面场景下有限的摆放空间。

　　从安装边界的尺寸逻辑来看，壳体整体采用半包裹式结构，下边缘预留了与设备底座配合的定位止口，止口的配合公差控制在0.2mm以内，装配时可以直接卡入底座的定位槽，配合3-4个隐藏式螺丝完成固定，装配后壳体与底座的拼接缝隙均匀，不会出现高低差错位的问题。壳体两侧预留的内凹弧形结构，一方面是作为设备搬运时的手持位，内凹的深度刚好符合成年人手指的握持弧度，搬运时不需要额外设计外置提手，进一步简化整体结构；另一方面，这两处内凹结构也作为壳体的加强筋结构存在，弧形的内凹造型能大幅提升薄壳结构的整体刚性，避免大尺寸曲面壳体出现注塑后的翘曲变形，日常使用中按压壳体表面也不会出现明显的形变异响。壳体表面预设的两处矩形安装位，尺寸按照常规的船型开关、小型状态指示灯的通用安装规格设计，不需要针对特定品牌的开关做定制化调整，选型时可以直接选用市场通用的标准件，降低物料采购的周期与成本；两侧的三角形凸起标识位，是为了对应设备的操作方向提示，不需要后续额外粘贴标识标签，注塑时可以直接一体成型标识轮廓，减少后期的丝印或贴标工序。

　　实际做结构验证时，这类曲面壳体的壁厚控制在2.5mm，既可以保证注塑时的熔体流动顺畅，避免出现缺胶、缩痕的注塑缺陷，也能将整体重量控制在合理范围，单块壳体的重量不会超过300g，总装时单人即可完成装配操作，不需要额外的辅助工装。壳体的内表面预留了均匀的卡扣柱，位置与内部电路板、传感器组件的安装孔位一一对应，内部组件可以直接通过螺丝固定在壳体的卡扣柱上，不需要额外设计内部安装支架，进一步压缩内部的结构占用空间。考虑到有机玻璃面板与塑料主体的膨胀系数差异，两者的配合位置预留了0.15mm的热胀间隙，避免在高低温环境下使用时，两种材料变形量不一致导致的面板开裂或者起翘问题。壳体的边缘全部做了R2的圆角倒钝处理，没有尖锐的毛边棱角，装配和日常维护时不会划伤操作人员的手部，符合常规电气设备的外壳安全设计要求。
