车载数字集群终端塑料外壳结构设计

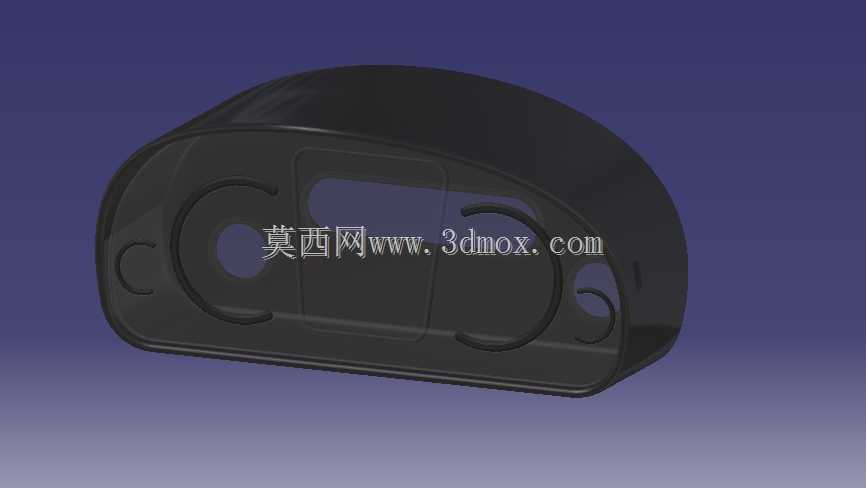

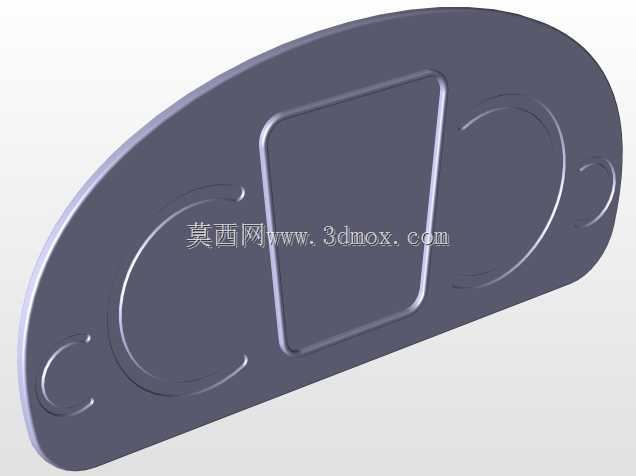

　　这款壳体主要面向车载通讯终端的集成安装场景，适配营运车辆、工程作业车辆的中控台嵌入式安装需求，作为数字集群通讯设备的外部防护与承载结构，承担内部电路板、通讯模块、操作按键的固定防护功能，同时为驾乘人员提供清晰的数显观察与操作界面。从实际装车的工况出发，设计阶段优先考虑了车载环境下的抗振动需求，壳体边缘做了加厚的止口结构，安装点位预留了嵌装金属衬套的位置，避免长期路面颠簸导致塑料安装柱开裂失效。壳体整体采用半包围弧形轮廓，正面预留了大尺寸的矩形视窗开口，视窗边缘设计有阶梯式沉台，用于嵌装有机玻璃面板，沉台深度与有机玻璃厚度匹配，装配后可保证外表面齐平无凸起，既减少行车过程中的积灰死角，也能避免尖锐边角对驾乘人员造成磕碰。

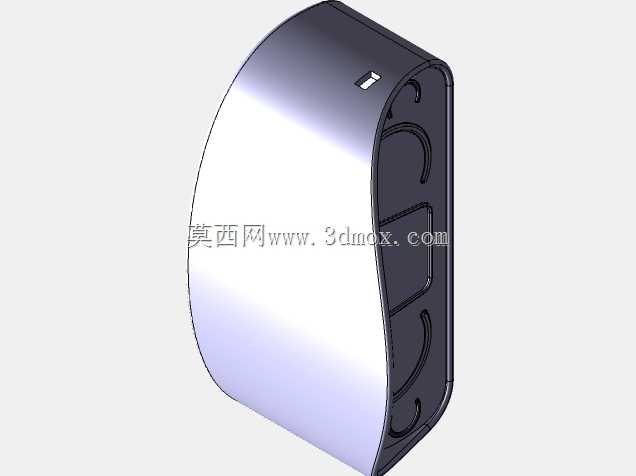

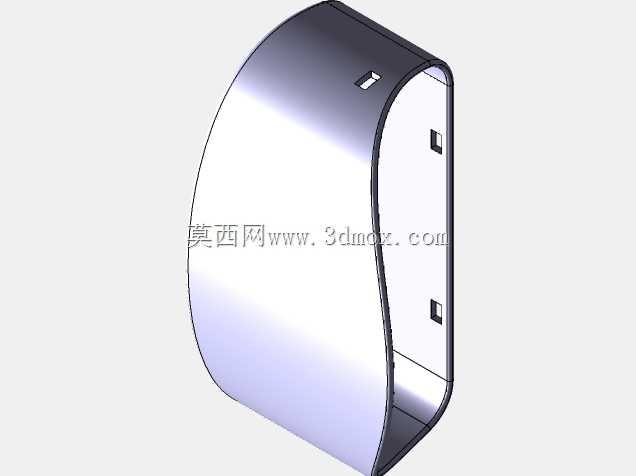

　　视窗两侧设计有对称的弧形卡扣位，用于固定内部的显示模块与按键电路板，卡扣的悬臂长度与壁厚经过反复校核，既保证装配时的卡扣弹性足够，方便产线工人快速组装，也能在长期高低温循环工况下保持足够的扣合压力，避免电路板松动移位。壳体两侧的内凹弧形结构并非单纯的造型设计，一方面是为了匹配中控台安装位的弧形内凹轮廓，减少装配间隙，另一方面也作为内部走线的避让空间，方便通讯天线、电源接线的排布，避免线束被壳体边缘挤压破损。壳体的材质选用上，主体结构采用耐候性ABS塑料，满足车载环境-40℃到85℃的工作温度范围，表面做细咬纹处理，减少日常使用中的指纹残留与划痕显现，视窗部分采用高透光有机玻璃，表面做防眩光处理，避免阳光直射下显示内容反光看不清。

　　安装边界方面，壳体整体外轮廓适配标准单锭车载设备的安装尺寸，背部预留了标准的接插件避让空间，可直接适配市面主流的车载数字集群模块的接口布局，不需要额外做转接结构。在结构细节上，壳体内部设计了多道纵横交错的加强筋，既提升了壳体整体的抗冲击强度，也将内部分隔成多个独立的腔体，分别放置电源模块、通讯主板、显示单元，减少模块之间的电磁干扰，同时加强筋的高度经过精确计算，刚好抵靠在电路板的非元件区域，装配后不会挤压到板上的贴片元件，也能对电路板形成有效支撑，避免车辆振动时电路板产生过大形变导致元件虚焊。壳体的上下盖配合采用止口加卡扣的组合方式，止口处设计有密封胶条的安装槽，可根据使用需求加装胶条实现IP54级的防尘防水能力，

　　适配户外作业车辆的恶劣使用环境，侧面预留的扬声器出声孔做了向内的倾斜导向，既保证声音传出的清晰度，也能避免液体直接从出声孔流入壳体内部。从建模的细节来看，所有的转角位置都做了R角过渡，没有尖锐的直角结构，一方面是塑料注塑成型的工艺需求，减少应力集中导致的注塑件开裂，另一方面也避免装配过程中划伤操作人员与内部线束。视窗周围的环形凸起结构，是为了贴合操作面板的防水胶圈，装配后胶圈被均匀压缩，保证视窗位置的密封性能。整个壳体的壁厚保持均匀，基本控制在2.5mm左右，卡扣、加强筋等位置的壁厚做了减半处理，避免注塑过程中出现缩痕、翘曲等成型缺陷，保证量产时的成品率。
