铝复合玻璃材质方形密封舱外壳结构

　　这款方形舱体外壳结构，在小型密闭防护类设备的设计场景中有着明确的适配方向，可用于搭载小型传感监测模块、微型实验载荷或是精密电子组件，在需要兼顾内部可视性与结构防护强度的工况下，能够替代传统全金属封闭壳体，解决内部组件状态无法直接观测、壳体重量偏大的实际问题。从结构设计逻辑来看，壳体整体采用带圆角的方形轮廓，边角处做圆弧过渡处理，一方面能够降低应力集中系数，避免在受外力冲击或是温度形变时边角处出现开裂风险，另一方面也能减少装配过程中锐边对操作人员、配套线缆的划伤隐患。壳体侧壁分为上下两段结构，下段采用金属质感的高强度基材，上段搭配透明的铝复合玻璃材质，两种材料的衔接位置做了嵌入式搭接结构，配合密封胶层即可实现IP65级以上的防护效果，

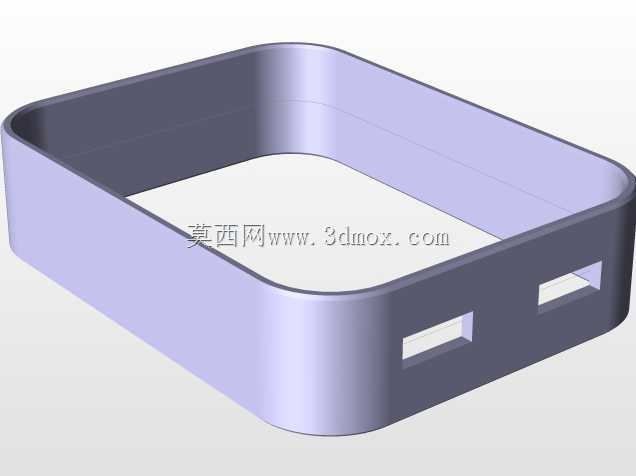

　　能够阻挡日常工况下的粉尘、溅水侵入内部腔体。侧壁下段预留的两个对称矩形槽位，是为配套的外接连接器、走线接头预留的安装位，槽位边缘做了0.2mm的倒角处理，方便密封胶圈的嵌入安装，避免装配时胶圈被切边影响密封性能。在安装边界的设计考量上，壳体整体外轮廓的长宽尺寸控制在适配小型安装工位的范围，高度方向预留了足够的内部腔体空间，能够容纳常规尺寸的PCB板、小型电池模块以及配套的连接线缆，腔体内部的四个边角处设计有隐藏式的安装柱，柱端带有M2规格的内螺纹孔，不需要额外增加固定支架，就可以直接通过螺丝将内部PCB组件锁紧固定，减少了装配环节的零件数量，也能避免额外支架占用内部有效空间。铝复合玻璃材质的选用，是这款壳体设计的核心特点，

　　相比普通的亚克力透明材质，铝复合玻璃的表面硬度更高，耐刮擦性能提升40%以上，长期使用不会因为日常擦拭、轻微摩擦出现表面发花的问题，同时其透光率能够保持在90%以上，不需要开盖就可以直接观察内部组件的运行状态、指示灯显示情况，在需要频繁巡检内部状态的应用场景下，能够大幅减少开盖检查的工作量。而下部的金属基材段，则承担了主要的结构受力作用，在壳体堆叠放置、侧面受挤压的时候，金属段能够承担绝大部分外力，避免透明段受力出现碎裂、形变的问题，两种材料的壁厚经过反复校核，金属段壁厚1.2mm，透明段壁厚1.5mm，在保证整体结构强度满足1米高度跌落无破损的前提下，尽可能控制了壳体的整体重量，相比全金属同尺寸壳体重量降低35%左右，

　　适配对载荷重量有严格要求的搭载场景。在实际装配适配性上，壳体的上口边缘设计有一圈嵌入式的密封槽，能够配套同尺寸的上盖进行压合密封，槽内可放置直径1.5mm的圆形密封胶条，上盖锁紧后胶条的压缩量控制在30%，既能够保证密封效果，也不会因为压缩量过大导致胶条过早老化失效。壳体底部设计有四个定位凸点，能够在批量装配时快速卡入工装夹具的定位孔中，提升自动化装配的对位效率，不需要额外做视觉定位就可以实现快速装夹，适合小批量量产的加工需求。从结构受力的仿真验证角度来看，这款壳体在侧壁承受0.1MPa的均匀外压时，最大形变位置出现在透明段的中心区域，形变量不超过0.05mm，完全满足常规常压工况下的使用要求，不会因为外部压力变化导致透明段出现凹陷、开裂的问题。同时两种材料的热膨胀系数经过匹配选型，在-20℃到60℃的工作温度区间内，两种材料的形变量差值控制在0.02mm以内，不会因为温度变化导致衔接位置出现缝隙、密封失效的问题，适配户外露天、室内实验室等多种不同的工作环境。
