PCB铝壳复合玻璃密封防护舱结构设计

　　这款PCB铝壳复合玻璃防护结构，主要面向嵌入式工业控制板卡、户外传感采集模块这类需要兼顾结构防护与可视观测需求的应用场景，在户外环境监测终端、小型机载电控单元、工业现场边缘计算节点这类部署场景中，能够同时满足电路板物理防护、内部状态可视、电磁屏蔽的多重需求。从实际使用角度出发，这类防护舱的核心作用是将核心PCB板与外部复杂工况环境隔离开，避免粉尘、凝露、轻度外力磕碰对板卡上的贴片元件、接线端子造成损伤，同时复合玻璃面板可以在不拆解舱体的前提下，直接观察板载状态指示灯、显示屏的运行情况，大幅降低现场运维的排查成本。

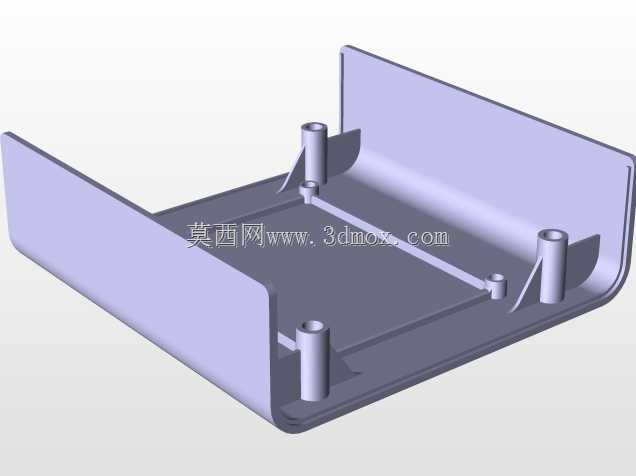

　　设计过程中首先考虑的是安装边界的适配性，舱体采用下沉式内腔结构，内腔预留的安装柱高度完全匹配常规1.6mm板厚PCB的安装间隙，四角的安装柱内嵌铜嵌件，避免铝制螺纹多次拆装后滑牙，安装柱的位置按照通用PCB安装孔位的标准间距排布，能够兼容绝大多数尺寸在舱体内部边界内的板卡安装，不需要额外做转接板设计。舱体的侧壁做了等厚的加强筋布局，筋条沿着侧壁竖向排布，在不增加整体壁厚的前提下提升侧壁的抗形变能力，避免安装过程中夹持力过大导致舱体变形挤压内部板卡元件。

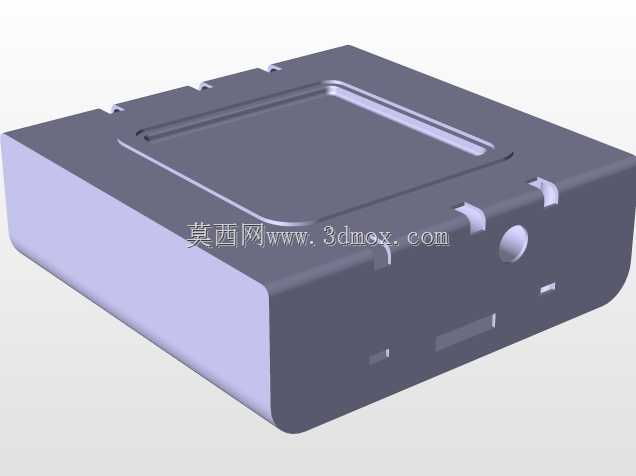

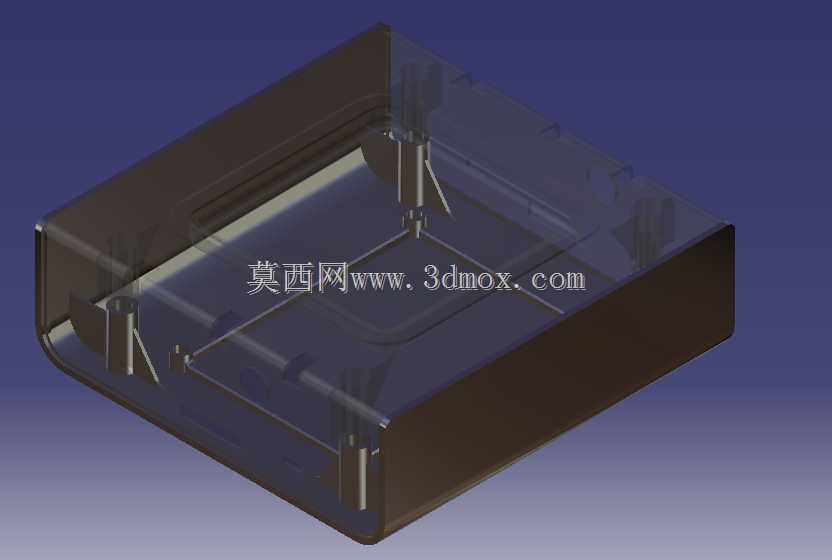

　　外壳主体采用铝合金材质，一方面是利用铝材质的轻量化特性，降低整体结构重量，适配机载、便携类设备的载重要求，另一方面铝材质本身的导热性能可以将PCB板上功率元件散发的热量通过壳体传导出去，配合内壁与PCB之间预留的1.5mm空气对流间隙，形成被动散热的风道，不需要额外加装散热风扇就能满足常规工业级板卡的散热需求。顶部的复合玻璃面板采用阶梯式嵌装结构，玻璃与铝壳的接触位置预留密封胶槽，装配时填充硅橡胶密封胶后压合，能够达到IP65级别的密封防护效果，玻璃表面做了防眩光硬化处理，既避免户外强光下观察内部状态时出现反光，也能防止日常擦拭、飞石磕碰造成玻璃表面刮花。

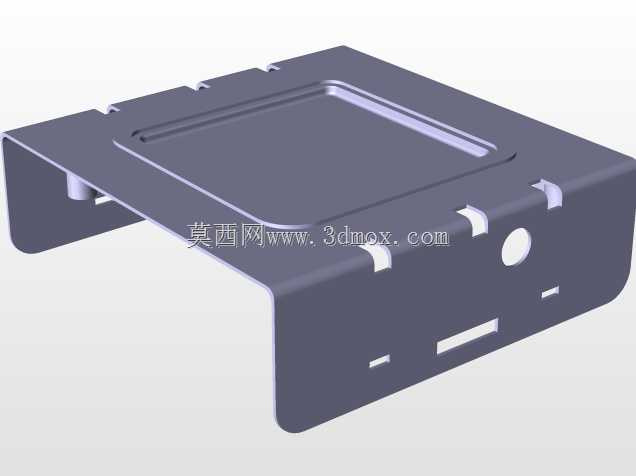

　　舱体的开合结构采用侧边隐藏式卡扣配合端面螺丝固定的方式，日常运维只需要拧开端面的两颗固定螺丝就能掀开上盖，不需要完全拆解整个舱体的安装固定结构，卡扣的定位精度控制在0.1mm以内，合盖时能够自动对齐密封胶条的位置，避免人工装配错位导致的密封失效。舱体的外侧底部预留了通用的安装固定孔位，既可以通过螺丝直接固定在设备安装平面上，也可以搭配标准导轨卡扣适配DIN导轨安装场景，覆盖现场不同的安装条件。在细节设计上，舱体的边角全部做了R3圆角过渡，避免尖锐边角在装配、运维过程中划伤操作人员，同时也能降低应力集中，提升壳体在受冲击时的结构强度。线缆进出的位置预留了标准的格兰头安装螺纹，可以根据实际接线需求选配不同孔径的防水格兰头，兼顾进线的密封效果与接线的便利性。

　　从结构建模的角度来看，整个舱体的所有配合面都做了公差匹配设计，铝壳与玻璃嵌装的配合公差控制在H7/g6级别，既保证装配时的顺畅度，也不会因为间隙过大导致密封胶填充不均匀。内部安装柱的端面平面度控制在0.05mm以内，保证PCB安装后不会出现翘曲，避免板卡因为安装应力导致焊盘脱焊、元件虚接的问题。整个结构没有采用复杂的异形曲面，所有特征都可以通过常规的CNC铣削加工完成，不需要特殊的工装夹具，加工成本可控，同时也适合小批量定制化生产的需求。在电磁兼容设计上，铝制壳体本身形成连续的导电屏蔽层，上盖与下壳的接触位置预留了导电泡棉的安装槽，合盖后导电泡棉被压缩形成连续的导电通路，能够有效屏蔽外部电磁干扰对内部PCB信号的影响，同时也避免板卡自身的电磁信号向外辐射，满足工业现场的电磁兼容要求。
