长圆形壳体内部加强肋结构设计方案

　　在轻量化壳体类零部件的结构设计中，内部加强肋的排布直接决定了构件的整体刚性、抗形变能力与材料利用率，本次展示的长圆形截面壳体肋结构，正是针对薄壁壳体易出现的侧壁凹陷、受力翘曲、共振形变等常见工程问题给出的落地化设计方案。这类带内部肋的长圆形壳体，常被用作小型传动组件的防护外罩、狭长型电控模块的安装腔体、或是线性运动部件的封装外壳，在轻工自动化设备、小型输送模组、桌面级工业装置中有着极高的应用覆盖率，区别于普通方形或纯圆形壳体，长圆形截面的结构天然存在直边段与圆弧段衔接处应力集中的问题，若仅靠增加壁厚提升刚性，不仅会大幅提升材料成本，还会导致构件整体重量超标，注塑或机加工环节也容易出现壁厚不均导致的缩痕、变形缺陷。

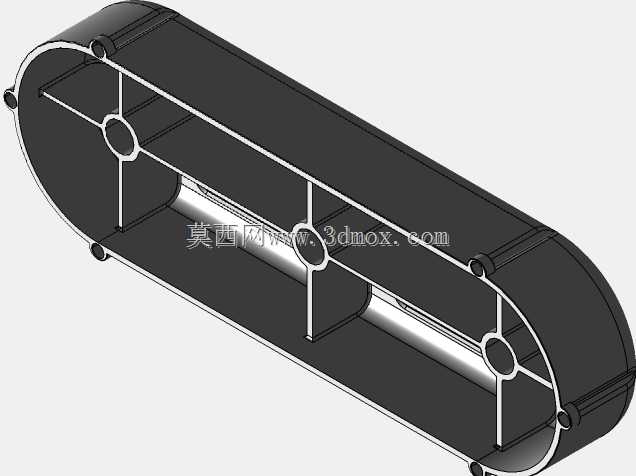

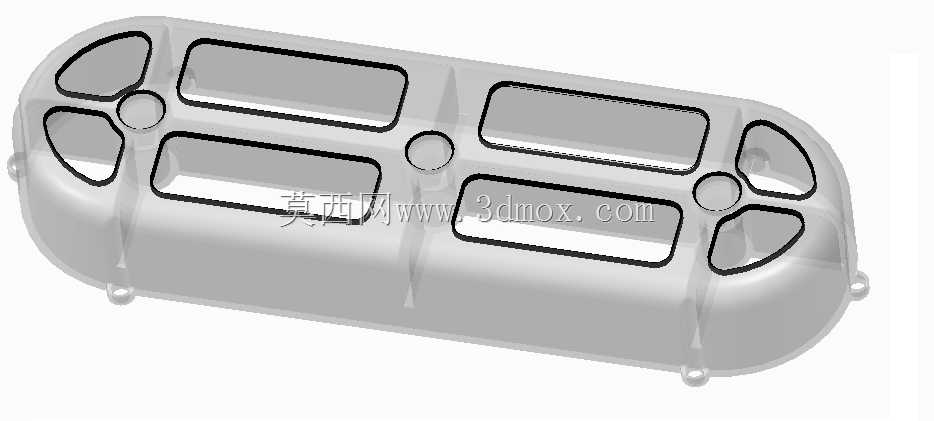

　　从结构功能层面看，这套肋结构的排布完全贴合壳体的受力传导路径：沿壳体长度方向均匀分布的环形肋板，首先将长直的壳体侧壁分割为多个短跨度受力段，大幅降低直边段在外部挤压、内部组件支撑力作用下的形变量，每道环形肋板上预留的中心过孔，可满足内部贯穿式轴类部件、线束或是传动杆的穿行需求，不会因增设加强结构影响腔体内部的功能空间利用率；连接环形肋与壳体内壁的径向肋条，则将壳体侧壁承受的外部载荷快速传导至环形肋的刚性框架上，避免局部受力直接作用在薄壁壳壁造成凹陷，尤其是在圆弧端与直边的衔接位置，径向肋的设置直接打散了转角处的集中应力，即便壳体受到垂直于端面的冲击载荷，力也能顺着肋条快速分散到整个壳体框架上，不会出现转角处开裂的问题。

　　设计过程中需要重点把控的尺寸边界包含几个核心维度：首先是肋板的厚度取值，这类加强肋的厚度通常设置为壳体主壁厚的0.6-0.8倍，过厚会导致壳体成型时肋根位置出现缩印，影响壳体外表面的平整度，过薄则会导致肋板自身刚性不足，无法起到有效支撑作用；其次是肋板的排布间距，需要结合壳体的总长度、侧壁厚度以及实际使用场景的载荷大小计算，对于需要承受一定侧向压力的应用场景，肋板间距通常控制在壳体截面宽度的1.2-1.5倍区间，间距过大则支撑效果不足，间距过小则会无谓增加结构重量，还会挤占内部安装空间；再者是壳体两端安装孔位与肋板的位置匹配，从结构上可以看到端面的安装凸台位置，正好对应内部径向肋的延伸端点，安装时螺栓施加的锁紧力可以顺着肋板直接传导到整个壳体结构上，避免锁紧力直接作用在薄壁端面上造成端面变形，保证安装后的密封面贴合度。

　　在实际装配场景中，这类带肋壳体的安装边界需要提前在建模阶段做好校核：壳体两端的安装孔位同轴度需要控制在合理公差范围内，内部环形肋的中心孔同轴度要与两端安装基准保持一致，避免内部穿行的部件与肋板发生干涉；肋板与壳体内壁的衔接位置全部采用圆角过渡，既可以消除应力集中点，提升结构的抗疲劳强度，也能在注塑成型时改善材料的流动路径，减少填充缺陷；对于需要在壳体内壁固定PCB板、小型传感器或是导轨组件的场景，环形肋的平面还可以直接作为内部组件的安装基准面，无需额外在壳体内壁增设凸台，进一步简化加工工序。

　　很多初级设计人员在做这类壳体加强结构时，容易陷入“肋越多越厚结构越好”的误区，实际上合理的肋排布应该是顺着力的传导路径设置，在保证刚性的前提下尽可能减少材料冗余，这套肋结构的设计就很好平衡了刚性、重量、加工难度三者的关系：没有多余的冗余结构，每一道肋都承担着对应的载荷传导功能，既保证了长条形壳体在长度方向上的直线度，不会因长期使用出现弯曲变形，也控制了整体重量，满足便携类或移动类设备对构件重量的要求。在做模态分析时可以发现，增设这套肋结构后，壳体的固有频率相比同壁厚的无肋壳体提升了近一倍，可有效避开设备运行时电机、传动部件产生的共振频段，减少设备运行时的结构震颤与噪音传递。
