带视窗嵌入式设备弧形塑料外罩结构

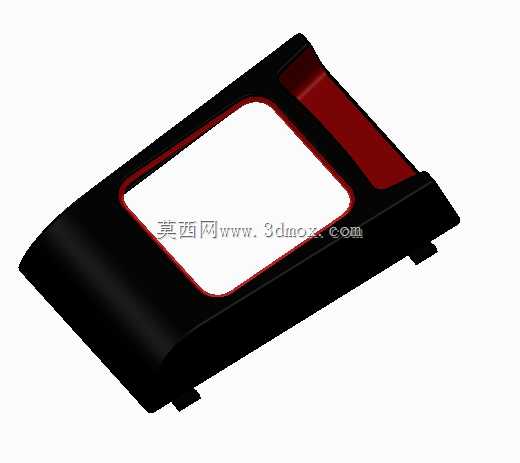

　　这款弧形塑料外罩多用于小型嵌入式工业检测设备、手持终端或者桌面式传感装置的外部防护，日常在生产线工位的检测工位、小型工控终端的外露部位很常见，核心作用是包裹内部的电路板、传感模组与显示组件，隔绝车间内的切削液飞溅、粉尘附着，同时预留的透明视窗可以直接观察内部显示屏的读数或者指示灯状态，不需要额外掀开罩体，减少日常运维的操作步骤。从结构设计来看，整体采用大弧度曲面过渡，没有尖锐的棱角，一方面是避免安装和使用过程中剐蹭操作人员的手部，另一方面曲面结构相比纯平面壳体，抗挤压和抗冲击的形变能力更强，在受到侧面外力碰撞时，弧形面可以将应力分散到整个侧壁，不容易出现局部开裂的情况。视窗区域做了内凹的台阶边框，边框边缘做了0.8mm的凸起限位，

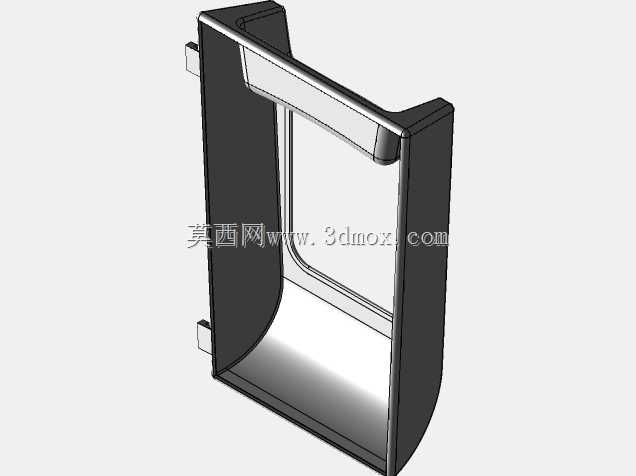

　　安装透明视窗面板的时候可以直接卡在台阶位，打胶或者超声焊接的时候不需要额外做定位治具，能减少装配工序的定位误差，边框边缘做了R0.5的圆角处理，避免视窗面板安装时被硬边硌裂。壳体侧边的红色嵌条区域是预留的功能按键或者状态指示灯的透光位，做了半薄壁的减胶处理，壁厚比主体壳体薄0.6mm，内部LED灯光可以透过薄壁均匀透出，不需要额外加装导光件，能压缩内部的装配空间。壳体底部延伸出两个带卡扣的固定支脚，支脚的安装孔位间距匹配常规小型工控盒的标准安装尺寸，安装时可以直接卡在设备主体的卡槽内，不需要额外打螺丝固定，日常拆卸维护的时候直接撬动支脚卡扣就能取下外罩，维护效率更高。设计过程中壳体主体壁厚保持均匀的2mm厚度，

　　所有转角位置都做了均匀的圆角过渡，避免注塑成型的时候出现缩痕、缺胶的问题，视窗边框和支脚位置的壁厚差控制在0.3mm以内，减少注塑过程中的内应力集中，降低成品翘曲变形的概率。安装边界上，外罩的整体外轮廓尺寸适配内部100*80mm规格的显示模组，内部预留的空间可以容纳厚度不超过15mm的电路板组件，支脚的卡扣突出量为1.2mm，和设备主体卡槽的配合间隙控制在0.1mm，安装后不会出现松动晃荡的情况，同时多次拆卸也不会出现卡扣断裂的问题。外罩表面做了细磨砂的蚀纹处理，日常使用中不容易残留指纹和划痕，车间环境下长时间使用也能保持外观整洁，不需要频繁做表面清洁。在实际应用场景中，这类外罩也常被用在小型数据采集终端、工位呼叫装置的外部防护，

　　因为弧形的外观相比方正的壳体更贴合安装面的弧度，在一些有弧形安装面的设备上也能贴合安装，不会出现明显的装配缝隙，避免粉尘从缝隙进入设备内部。结构设计时还在视窗的内侧边缘做了一圈0.5mm的密封胶条安装槽，装配时可以嵌入薄型泡棉胶条，视窗面板安装后可以达到基础的防尘防水效果，适配车间多粉尘、偶尔有液体飞溅的使用环境，不需要额外做密封结构就能满足IP54左右的防护等级，压缩整体的结构成本。
