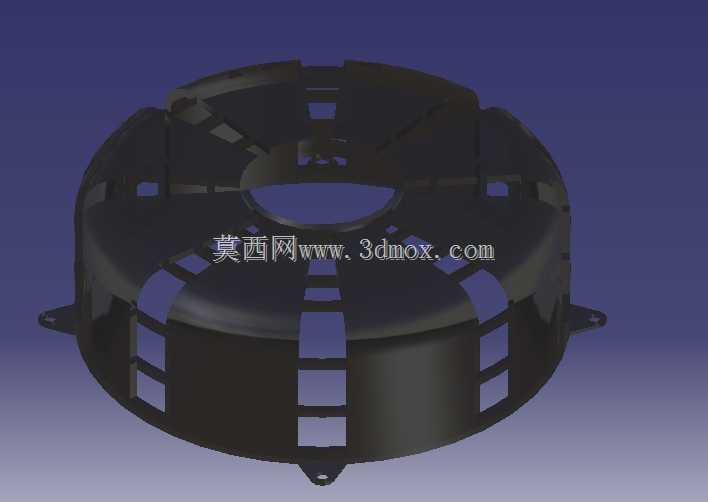

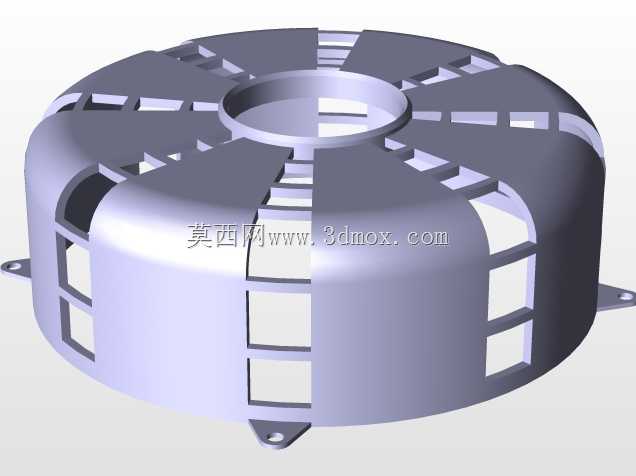

轴流风机防护用圆形塑料外罩结构

　　这款圆形塑料外罩主要适配小功率轴流散热风机的外露端防护，常见于工业控制柜散热风口、小型风冷设备通风端、商用电器散热模块等场景，核心作用是阻隔异物触碰高速旋转的风叶，同时保证通风路径的顺畅，避免杂物卷入风叶造成卡滞、叶片破损甚至电路短路的问题。从结构设计来看，罩体采用周向均匀分布的格栅式镂空，格栅的筋条宽度经过受力校核，既不会因为筋条过宽遮挡通风面积造成风阻增大，也不会因为筋条过窄导致结构强度不足，在受到常规外力磕碰时不会出现轻易碎裂的情况。罩体的中心预留了圆形避让孔，对应风机的中心转轴端盖位置，安装后不会和风机转轴、轴端固定件产生运动干涉，周向的格栅沿径向呈放射状排布，和轴流风机的出风方向匹配，气流穿过格栅时不会产生额外的紊流噪音，

　　这一点在对噪音控制有要求的柜式设备上尤为重要。安装边界方面，罩体底部均匀分布三个带安装孔的固定耳，三个固定耳的中心连线构成正三角形，对应常规小尺寸轴流风机的外壳安装孔位，安装时不需要额外制作转接支架，直接通过自攻螺丝或者卡扣就能完成固定，固定耳的厚度比罩体主体壁厚略厚，能分散螺丝锁紧时的应力，避免安装时耳位出现开裂。罩体的侧壁做了微锥度设计，脱模时的拔模斜度控制在合理范围，注塑生产时不会出现粘模、侧壁拉伤的问题，同时侧壁的高度刚好覆盖风叶的轴向伸出长度，安装后风叶完全处于罩体的包覆范围内，即使从侧面触碰也不会接触到旋转的叶片，防护等级能满足常规工业设备的外露旋转件防护要求。设计过程中针对塑料件的成型特性做了多处优化，

　　所有筋条的交接位置都做了圆角过渡，避免注塑时出现应力集中导致的翘曲变形，格栅的镂空宽度控制在安全范围内，成年人的手指无法穿过格栅接触到内部风叶，同时镂空的总面积占罩体迎风面的六成以上，保证通风量不会因为加装护罩出现明显衰减。罩体的边缘做了卷边加厚处理，既提升了整体的结构刚性，也避免了边缘锐边划伤装配人员的问题，在实际装配场景中，这类护罩的安装不需要特殊工具，单人就能完成对位和锁紧，后期维护清理积尘时，拆卸也十分便捷，不需要拆解风机主体就能完成护罩的清洁或者更换。从材料适配角度，这类结构采用常规阻燃PP或者ABS注塑就能满足使用要求，结构本身的壁厚均匀，不会出现壁厚差异过大导致的缩痕、气泡等注塑缺陷，量产时的成型良率较高，

　　不需要复杂的模具抽芯结构，模具加工成本也相对可控。在不同的应用场景下，这类护罩还可以根据适配风机的尺寸调整整体直径、固定耳的孔距以及格栅的疏密，比如用在粉尘较多的工况时，可以适当加密格栅，阻挡大颗粒粉尘被吸入风机，用在通风要求更高的场景时，可以在保证防护安全的前提下适当加大镂空面积，平衡防护性能和通风效率。
