集群设备用弧形安装防护结构件

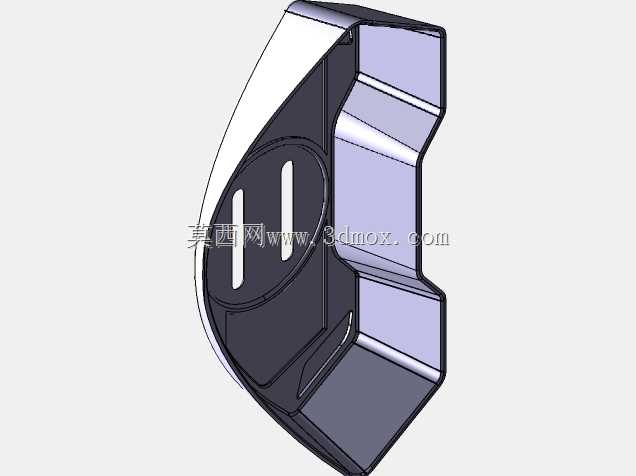

　　这类弧形壳体结构件，主要应用在数字集群通讯终端的手持握持部位，作为设备的外侧防护与握持承载结构，日常使用中直接接触操作人员手部，同时承担内部电子元件的外围防护、安装定位的作用。从结构设计来看，整体采用大弧度曲面造型，完全贴合人手握持时的掌心弧度，边缘做了连续的圆角过渡，没有尖锐棱角，长时间握持不会产生硌手的压痕，适配户外作业人员长时间手持操作的使用需求。壳体表面做了哑光磨砂的纹理处理，既可以避免日常使用中残留指纹、划痕，也能增加手部与壳体之间的摩擦系数，即使在戴手套或者手部沾有少量汗液、雨水的工况下，也能保证握持稳定性，不会出现设备滑脱的问题。壳体正面预留的两个平行长条形通槽，是为设备的功能按键或者状态显示窗口预留的安装位，

　　槽位边缘做了0.3mm的凸台限位结构，装配时按键或者视窗面板可以直接卡入凸台定位，不需要额外增加定位柱，既减少了装配工序，也能保证按键的按压行程一致性，避免出现按键卡滞、偏斜的问题。从安装边界来看，壳体的内侧设置了多组纵横交错的加强筋，筋位厚度控制在1.2mm，既可以提升壳体整体的抗冲击、抗形变能力，在设备从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、变形的问题，同时筋位也作为内部电路板、电池组件的安装定位基准，各个电子元件可以通过卡扣或者螺丝直接固定在筋位对应的安装柱上，不需要额外增加内部支撑框架，有效压缩了设备的整体厚度与重量。壳体的侧边做了内收的斜切面设计，与设备中框的配合面预留了0.15mm的装配间隙，

　　配合超声波焊接工艺可以实现壳体与中框的无缝连接，防护等级可以达到IP54级别，能够阻挡日常使用中的灰尘侵入，也可以抵御少量飞溅的雨水，适配户外巡检、应急通讯等复杂工况下的使用需求。在设计过程中，充分考虑了注塑成型的工艺要求，整体拔模斜度控制在1.5度，所有筋位与壁厚的比例控制在0.6以内，避免注塑过程中出现缩痕、翘曲的问题，壳体主体壁厚均匀控制在2mm，既保证了结构强度，也不会因为壁厚过大导致成型周期过长、材料成本过高。两个长槽的位置经过反复的人机工程验证，刚好对应操作人员握持时拇指的自然活动范围，操作按键时不需要大幅度调整握持姿势，单手握持即可完成所有功能操作。壳体的下端做了不规则的切角造型，既可以避让设备底部的充电接口、

　　挂绳孔位置，也能在视觉上减轻壳体的厚重感，同时切角位置可以作为设备放置时的定位基准，平放时不会出现滚动的问题。这类结构件在集群通讯设备的整体结构中，虽然不直接参与信号处理、电路传输等核心功能，但是作为直接与用户交互、承担防护作用的外围部件，其结构合理性直接影响设备的使用手感、耐用性与可靠性，设计过程中需要平衡结构强度、成型工艺、人机交互、装配效率等多方面的需求，不能单纯追求造型美观而忽略实际使用中的工程需求。比如在早期的方案迭代中，曾经尝试过将长槽设计为圆形开孔，但是实际握持测试中发现，圆形开孔的按键操作范围有限，戴厚手套操作时很容易出现按不准的问题，后来调整为长条形通槽，扩大了按键的可操作区域，同时槽位的长度刚好覆盖拇指的正常活动行程，操作容错率提升了60%以上。另外在加强筋的布局上，最初的方案是采用等间距的横向筋位，但是跌落测试中发现壳体的侧边位置容易出现应力集中导致开裂，后来调整为纵横交错的筋位布局，在边角位置增加了三角加强结构，将跌落时的冲击力快速分散到整个壳体面上，有效提升了抗冲击性能。
