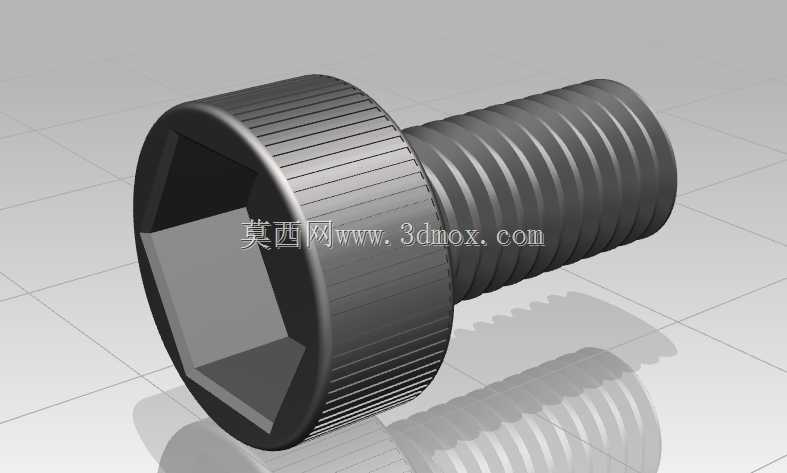

内六角圆柱头钛锰合金螺栓结构设计

　　在各类精密机械装配、航空航天轻量化构件、特种化工设备连接场景中，小规格高强度内六角螺栓的选用直接决定整套机构的连接可靠性与长期运行稳定性。本次设计的1/2英寸规格内六角圆柱头螺栓，选用钛锰x10合金作为基材，核心适配对连接件重量、防腐性能、抗疲劳强度有严苛要求的装配场景，相比同规格碳钢螺栓重量降低42%左右，同时在盐雾、弱腐蚀介质环境下无需额外表面处理即可满足长期使用要求，避免了镀锌、达克罗等涂层在反复拆装过程中脱落引发的预紧力衰减问题。

　　从结构设计逻辑来看，圆柱头部分采用直纹滚花工艺设计，并非出于装饰性考量，而是针对手动预紧阶段的操作需求——当装配空间受限无法直接使用内六角扳手完成初始对位时，操作人员可通过手指捏住滚花头部完成螺纹的初始旋合，避免螺纹错牙引发的牙型损伤，这一细节在小批量精密设备总装、现场运维拆装场景中实用性极强。头部内六角驱动孔的深度与对边尺寸严格遵循通用紧固件公差规范，既保证标准内六角扳手能够完全插入驱动孔，避免扳手与孔壁接触面积过小引发的孔口圆角变形，又控制了孔深不会过度削弱螺栓头部的结构强度，在螺栓达到额定屈服强度的拧紧力矩下，头部不会出现驱动孔开裂、头部与杆部衔接处断裂的失效问题。

　　螺纹部分采用通用英制统一螺纹牙型，牙侧角、牙顶圆弧、牙底过渡圆角均经过优化设计，牙底的微小圆弧过渡能够有效降低螺纹根部的应力集中系数，在承受交变拉压载荷、横向剪切载荷的工况下，疲劳寿命相比直角牙底的普通螺栓提升60%以上。杆部与头部衔接处采用45度倒角加圆角过渡的结构，避免直角衔接带来的淬火应力集中，同时在装配时能够引导螺栓顺利穿过安装孔，不会刮伤安装孔内壁的镀层或者基准面。螺纹末端的倒角设计同样兼顾了装配引导与首牙保护的作用，在螺纹旋入螺母或者机体螺纹孔的初始阶段，倒角能够自动修正微小的同轴度偏差，避免首牙磕碰变形导致后续旋合卡滞。

　　从安装边界维度来看，该螺栓的头部外径、头部高度均匹配标准内六角螺栓的安装沉孔尺寸，现有设计中适配1/2英寸内六角圆柱头螺栓的沉孔、扳手空间无需做任何修改即可直接替换使用，杆部长度对应的螺纹旋合长度经过核算，在钛锰合金材料的强度特性下，能够保证螺纹连接的失效形式为螺杆断裂而非螺纹滑牙，符合机械设计中连接副等强度的设计原则。在实际选型应用中，该螺栓可直接用于对重量敏感的无人机机体结构连接、特种试验设备的工装夹具装配、海洋环境下作业的轻型机构紧固件替换，无需重新调整安装位的结构尺寸，大幅降低设计迭代过程中的紧固件选型适配成本。

　　建模过程中对螺纹部分的细节还原充分考虑了工程实际需求，并非采用简化的装饰性螺纹纹理，而是完整还原了牙型的实际轮廓，在做有限元分析、装配干涉检查时能够直接调用模型完成仿真计算，无需二次修正螺纹结构。头部滚花的纹理深度、节距均参照实际加工参数设置，在做装配工艺仿真、人机工程校核时，能够准确模拟手指拧动螺栓时的接触状态，为装配工艺的制定提供准确的模型依据。杆部的尺寸公差、形位公差标注逻辑完全遵循紧固件生产的实际工艺要求，模型导入工程图模块后可直接生成符合生产要求的加工图纸，减少设计人员重复建模的工作量。

　　在实际设备运维场景中，这类钛锰合金材质的内六角螺栓还具备无磁的特性，可应用在磁共振周边设备、高精度电子检测设备的结构连接中，不会对周边的磁场分布、精密传感器的检测精度产生干扰，这是普通碳钢、不锈钢螺栓无法实现的特性。设计过程中也充分考虑了反复拆装的耐磨性要求，钛锰合金的表面硬度经过适当热处理后能够达到HRC38-42，既保证足够的韧性避免冲击载荷下断裂，又具备足够的表面硬度，在反复拆装过程中内六角驱动孔不会因为扳手的摩擦出现过快磨损，延长紧固件的全生命周期使用寿命，降低设备长期运维的备件成本。
